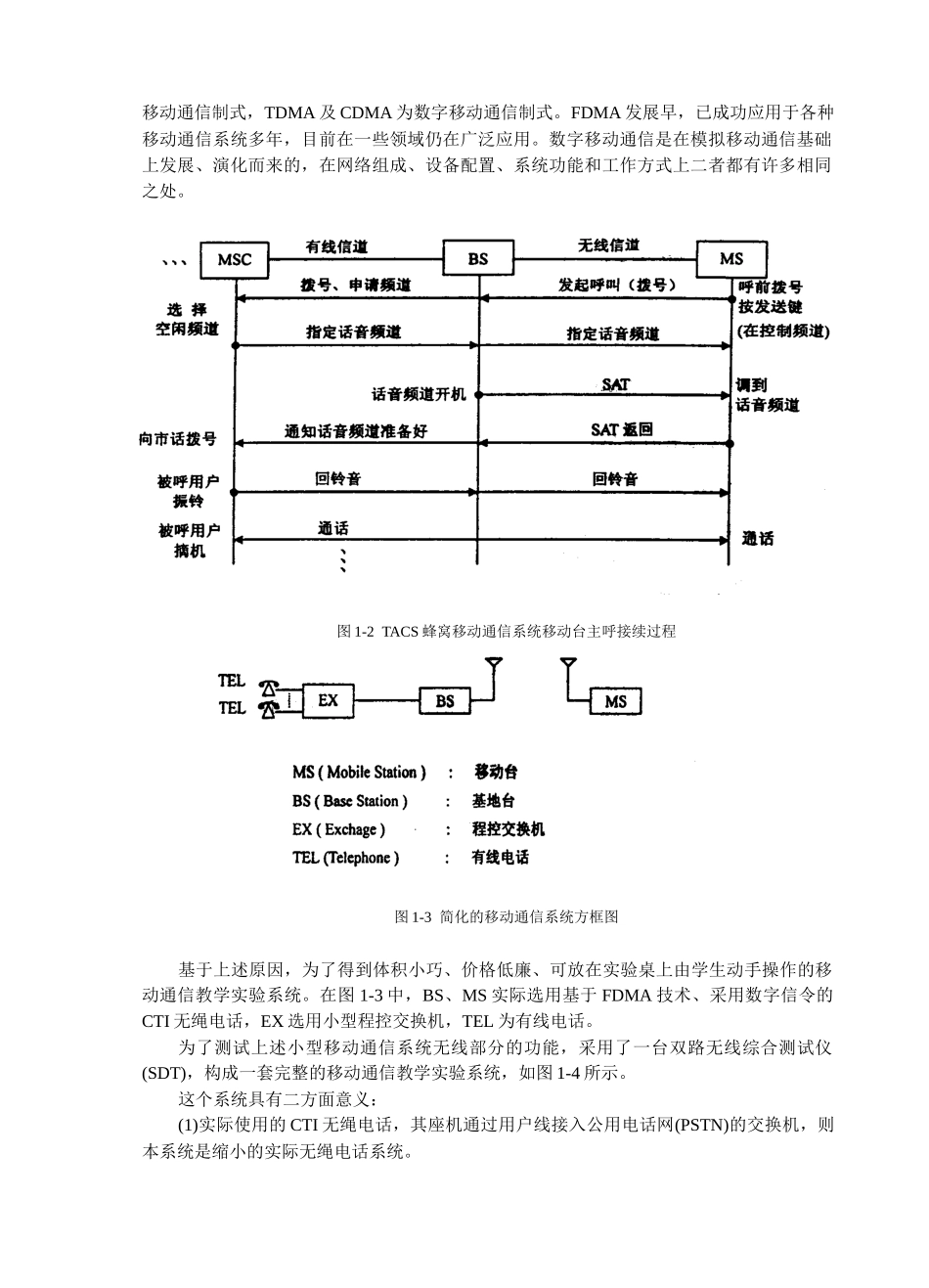

实验一 移动通信系统组成及功能一、实验目的1．了解移动通信系统的组成。2．了解移动通信系统的基本功能。3．了解基带话音的基本特点。二、实验内容1．按网络结构连接各设备，构成移动通信实验系统。2．完成有线→有线、有线→无线及无线→有线呼叫接续，观察呼叫接续过程，熟悉移动通信系统的基本功能。3．用双路无线综合测试仪(以下简称综测仪)及示波器观测空中传输的话音波形。三、基本原理图 1-1 是与公用电话网(PSTN)相连的移动电话网方框图。各模块之间的信道，包括MS--BS 的无线信道，到 BS--MSC、MSC--EX、EX--TEL 的有线信道都包含信令通道及话音通道。各段信令通道互连，逐段传输、转发信令，才能完成一次呼叫接续，最后在主、被呼用户间分配，建立一条逐段互连而成的话务信道，实现双方通话 (以传输话音为例，亦可传数据等信息)。TACS 模拟蜂窝移动通信系统移动台主呼接续过程如图 1-2 所示。GSM数字蜂窝移动通信系统的呼叫接续虽然复杂一些，但总体上是类似的。图 1-1 移动通信系统方框图这样庞大复杂的系统无法放在实验桌上由同学自己动手做实验。将系统合理简化得到图 1-3，它与图 1-1 实际系统在上述系统网络结构及功能等基本特征方面是完全一样的。常用的移动通信系统主要有四类：蜂窝移动通信系统、集群移动通信系统、无绳电话系统及无线寻呼系统，它们的功能及应用场合各不相同，但它们的基本原理及技术是相同的。 移动通信的多址方式主要有 FDMA、TDMA、CDMA 三大类。FDMA 系统一般为模拟移动通信制式，TDMA 及 CDMA 为数字移动通信制式。FDMA 发展早，已成功应用于各种移动通信系统多年，目前在一些领域仍在广泛应用。数字移动通信是在模拟移动通信基础上发展、演化而来的，在网络组成、设备配置、系统功能和工作方式上二者都有许多相同之处。图 1-2 TACS 蜂窝移动通信系统移动台主呼接续过程图 1-3 简化的移动通信系统方框图基于上述原因，为了得到体积小巧、价格低廉、可放在实验桌上由学生动手操作的移动通信教学实验系统。在图 1-3 中，BS、MS 实际选用基于 FDMA 技术、采用数字信令的CTI 无绳电话，EX 选用小型程控交换机，TEL 为有线电话。为了测试上述小型移动通信系统无线部分的功能，采用了一台双路无线综合测试仪(SDT)，构成一套完整的移动通信教学实验系统，如图 1-4 所示。这个系统具有二方面意义：(1)实际使用的 CTI 无绳电话，其座机通过用户线接入公用电话网(PSTN)的...
