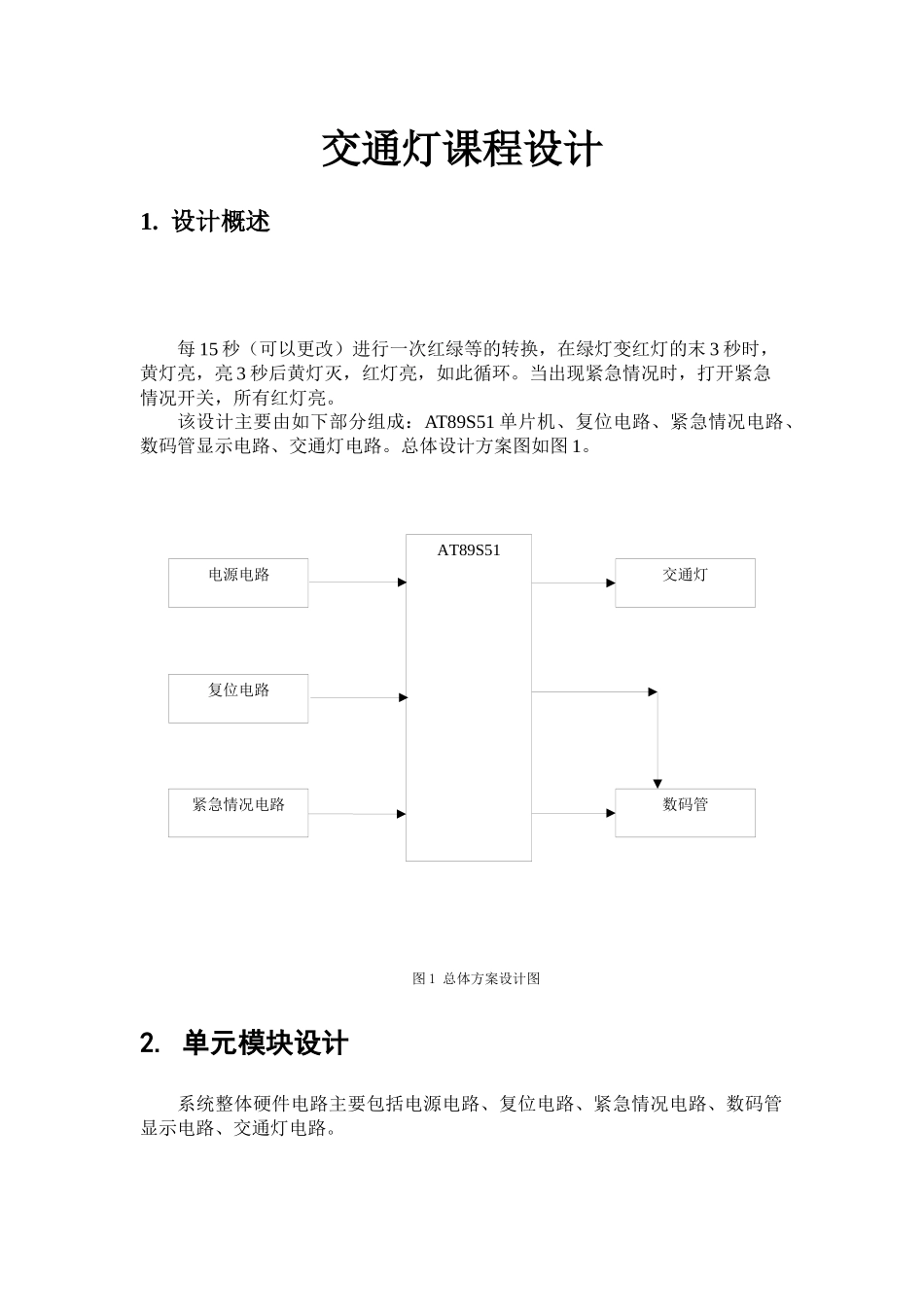

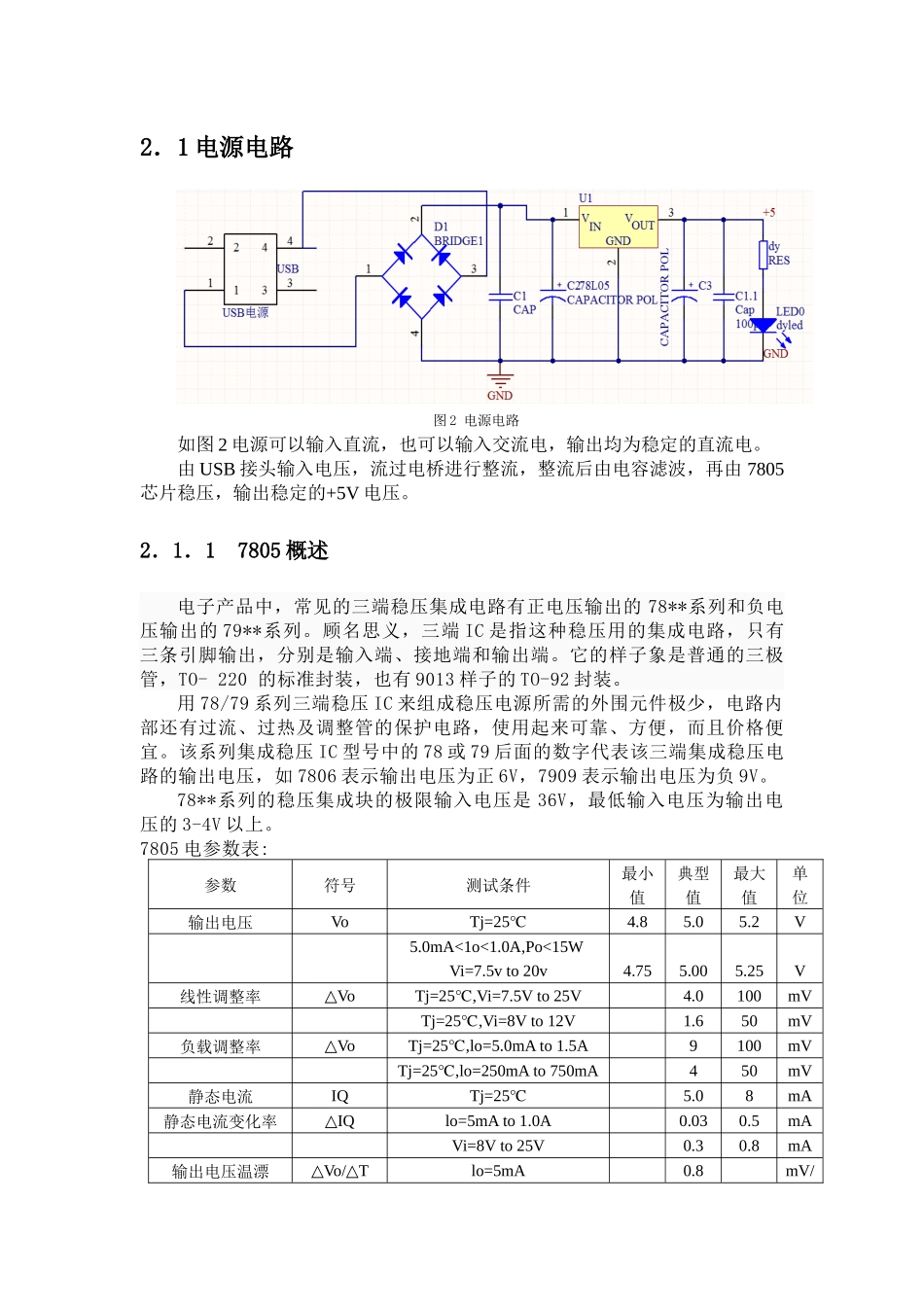

AT89S51电源电路复位电路紧急情况电路交通灯数码管交通灯课程设计1. 设计概述每 15 秒（可以更改）进行一次红绿等的转换，在绿灯变红灯的末 3 秒时，黄灯亮，亮 3 秒后黄灯灭，红灯亮，如此循环。当出现紧急情况时，打开紧急情况开关，所有红灯亮。该设计主要由如下部分组成：AT89S51 单片机、复位电路、紧急情况电路、数码管显示电路、交通灯电路。总体设计方案图如图 1。图 1 总体方案设计图2. 单元模块设计系统整体硬件电路主要包括电源电路、复位电路、紧急情况电路、数码管显示电路、交通灯电路。2．1 电源电路图 2 电源电路如图 2 电源可以输入直流，也可以输入交流电，输出均为稳定的直流电。由 USB 接头输入电压，流过电桥进行整流，整流后由电容滤波，再由 7805芯片稳压，输出稳定的+5V 电压。2．1．1 7805 概述 电子产品中，常见的三端稳压集成电路有正电压输出的 78**系列和负电压输出的 79**系列。顾名思义，三端 IC 是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO- 220 的标准封装，也有 9013 样子的 TO-92 封装。 用 78/79 系列三端稳压 IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压 IC 型号中的 78 或 79 后面的数字代表该三端集成稳压电路的输出电压，如 7806 表示输出电压为正 6V，7909 表示输出电压为负 9V。78**系列的稳压集成块的极限输入电压是 36V，最低输入电压为输出电压的 3-4V 以上。7805 电参数表:参数符号测试条件最小值典型值最大值单位输出电压VoTj=25℃4.85.05.2V5.0mA<1o<1.0A,Po<15W Vi=7.5v to 20v4.755.005.25V线性调整率Vo△Tj=25,Vi=7.5V to 25V℃4.0100mVTj=25,Vi=8V to 12V℃1.650mV负载调整率Vo△Tj=25,lo=5.0mA to 1.5A℃9100mVTj=25,lo=250mA to 750mA℃450mV静态电流IQTj=25℃5.08mA静态电流变化率IQ△lo=5mA to 1.0A0.030.5mAVi=8V to 25V0.30.8mA输出电压温漂Vo/ T△△lo=5mA0.8mV/ ℃输出噪音电压VNf=10Hz to 100KHz,Ta=25℃42μV纹波抑制比RRf=120Hz,Vi=8V to 18V6273dB输入输出电压差Volo=1.0A,Tj=25℃2V输出阻抗Rof=1KHz15mΩ短路电流1SCVi=35V,Ta=25℃230mA峰值电流1PKTj=25℃2.2A2．2 复位电路图 3 按钮复位电路按钮复位电路（如图 3）是上电复位加手动复...
