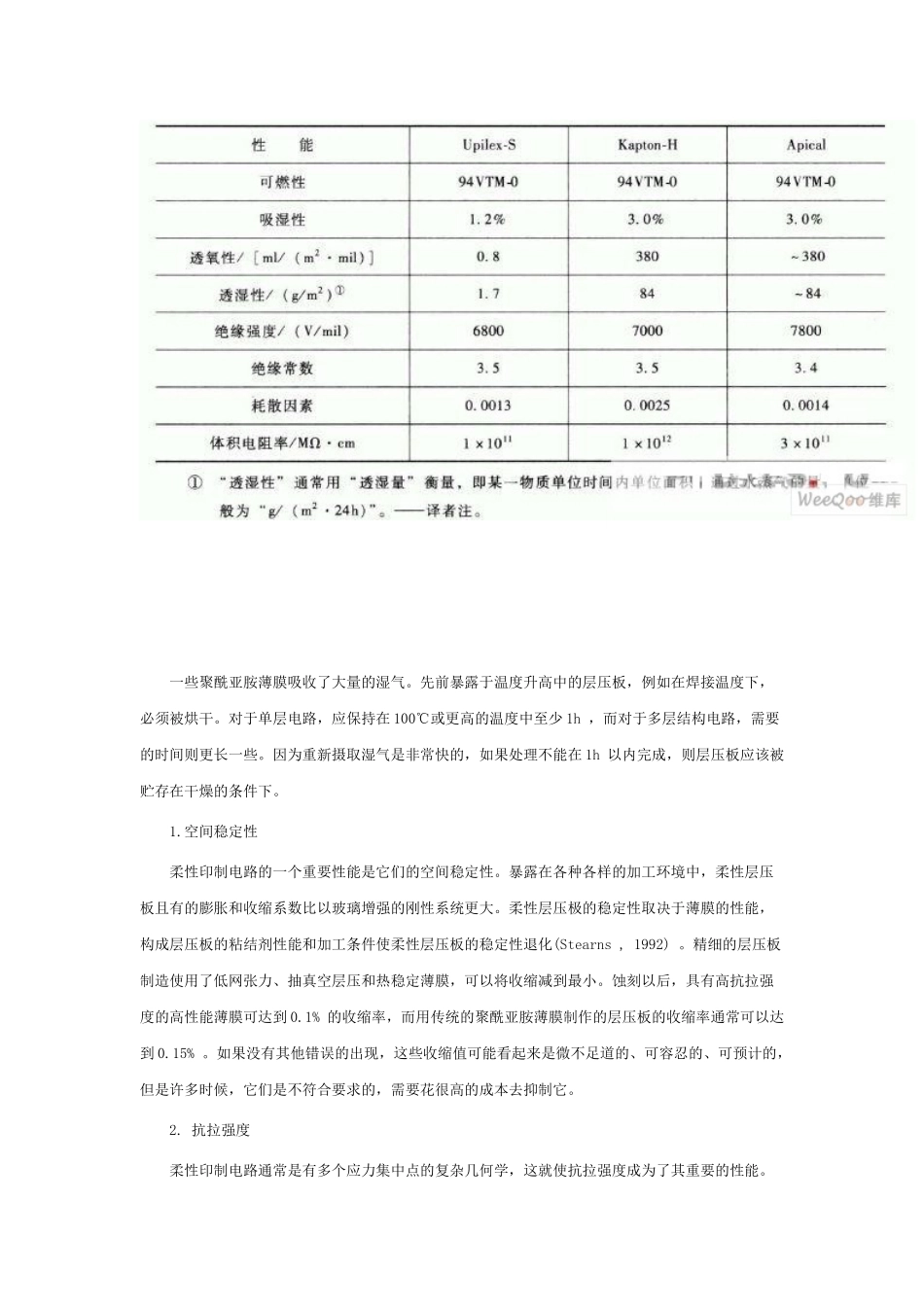

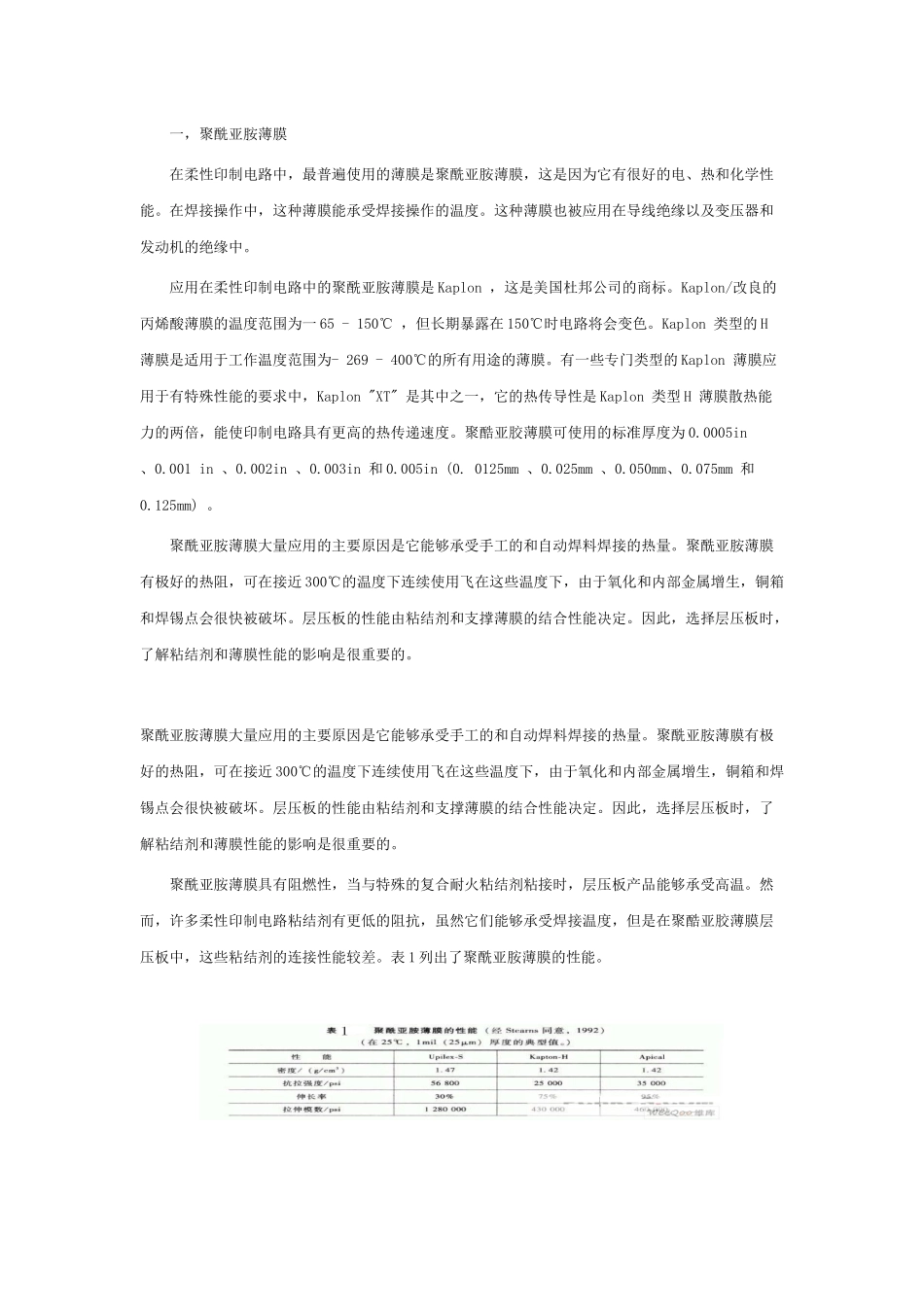

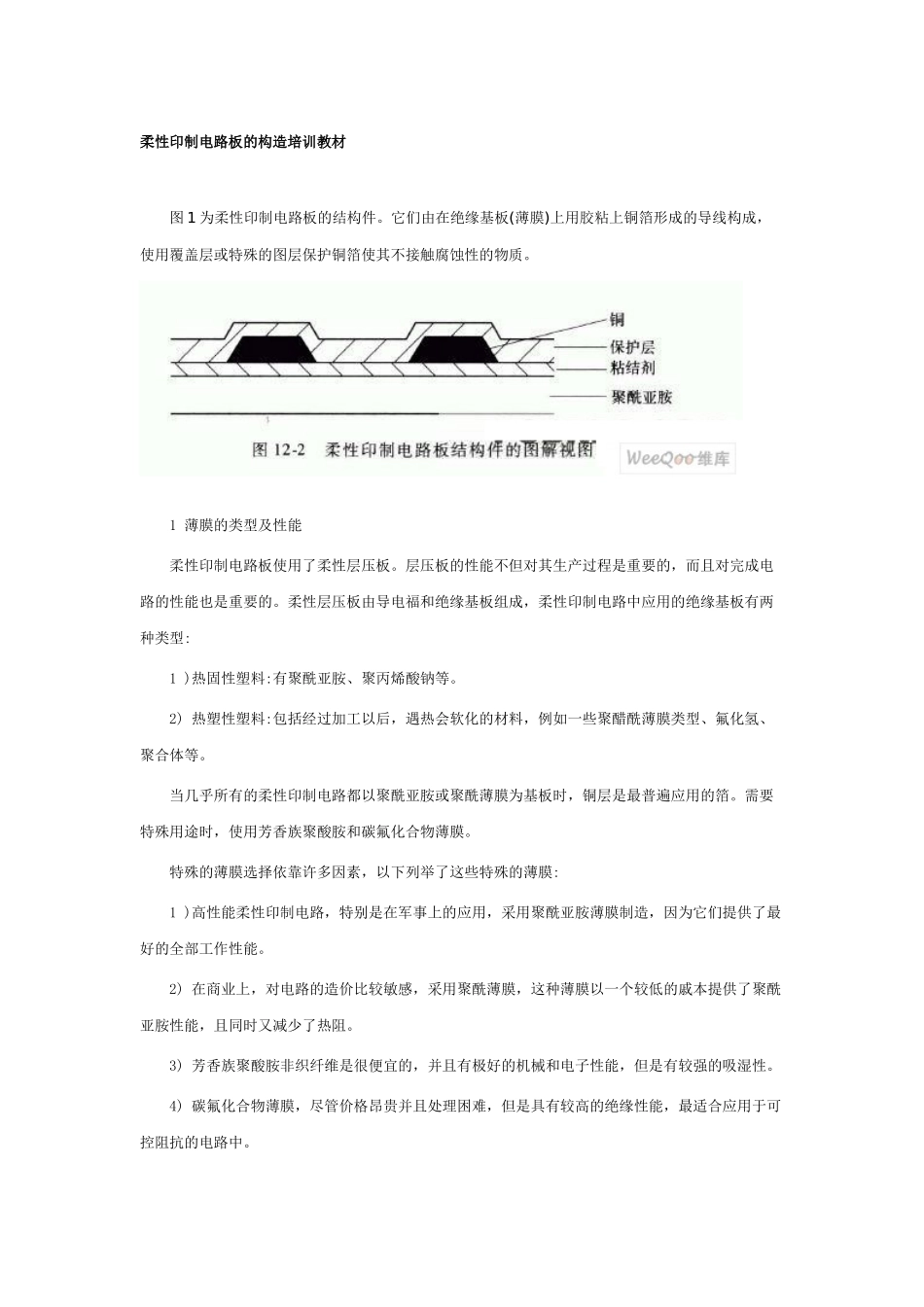

柔性印制电路板的构造培训教材 图 1 为柔性印制电路板的结构件。它们由在绝缘基板(薄膜)上用胶粘上铜箔形成的导线构成，使用覆盖层或特殊的图层保护铜箔使其不接触腐蚀性的物质。 1 薄膜的类型及性能 柔性印制电路板使用了柔性层压板。层压板的性能不但对其生产过程是重要的，而且对完成电路的性能也是重要的。柔性层压板由导电福和绝缘基板组成，柔性印制电路中应用的绝缘基板有两种类型: 1 )热固性塑料:有聚酰亚胺、聚丙烯酸钠等。 2) 热塑性塑料:包括经过加工以后，遇热会软化的材料，例如一些聚醋酰薄膜类型、氟化氢、聚合体等。 当几乎所有的柔性印制电路都以聚酰亚胺或聚酰薄膜为基板时，铜层是最普遍应用的箔。需要特殊用途时，使用芳香族聚酸胺和碳氟化合物薄膜。 特殊的薄膜选择依靠许多因素，以下列举了这些特殊的薄膜: 1 )高性能柔性印制电路，特别是在军事上的应用，采用聚酰亚胺薄膜制造，因为它们提供了最好的全部工作性能。 2) 在商业上，对电路的造价比较敏感，采用聚酰薄膜，这种薄膜以一个较低的戚本提供了聚酰亚胺性能，且同时又减少了热阻。 3) 芳香族聚酸胺非织纤维是很便宜的，并且有极好的机械和电子性能，但是有较强的吸湿性。 4) 碳氟化合物薄膜，尽管价格昂贵并且处理困难，但是具有较高的绝缘性能，最适合应用于可控阻抗的电路中。 一，聚酰亚胺薄膜 在柔性印制电路中，最普遍使用的薄膜是聚酰亚胺薄膜，这是因为它有很好的电、热和化学性能。在焊接操作中，这种薄膜能承受焊接操作的温度。这种薄膜也被应用在导线绝缘以及变压器和发动机的绝缘中。 应用在柔性印制电路中的聚酰亚胺薄膜是 Kaplon ，这是美国杜邦公司的商标。Kaplon/改良的丙烯酸薄膜的温度范围为一 65 - 150℃ ，但长期暴露在 150℃时电路将会变色。Kaplon 类型的 H薄膜是适用于工作温度范围为- 269 - 400℃的所有用途的薄膜。有一些专门类型的 Kaplon 薄膜应用于有特殊性能的要求中，Kaplon "XT" 是其中之一，它的热传导性是 Kaplon 类型 H 薄膜散热能力的两倍，能使印制电路具有更高的热传递速度。聚酷亚胶薄膜可使用的标准厚度为 0.0005in 、0.001 in 、0.002in 、0.003in 和 0.005in (0. 0125mm 、0.025mm 、0.050mm、0.075mm 和0.125mm) 。 聚酰亚胺薄膜大量应用的主要原因是它能够承受手工的和自动焊料焊接的热量。聚酰亚胺薄膜有极好的热阻，可在接近 300℃的温度下连续使用飞在这些...
