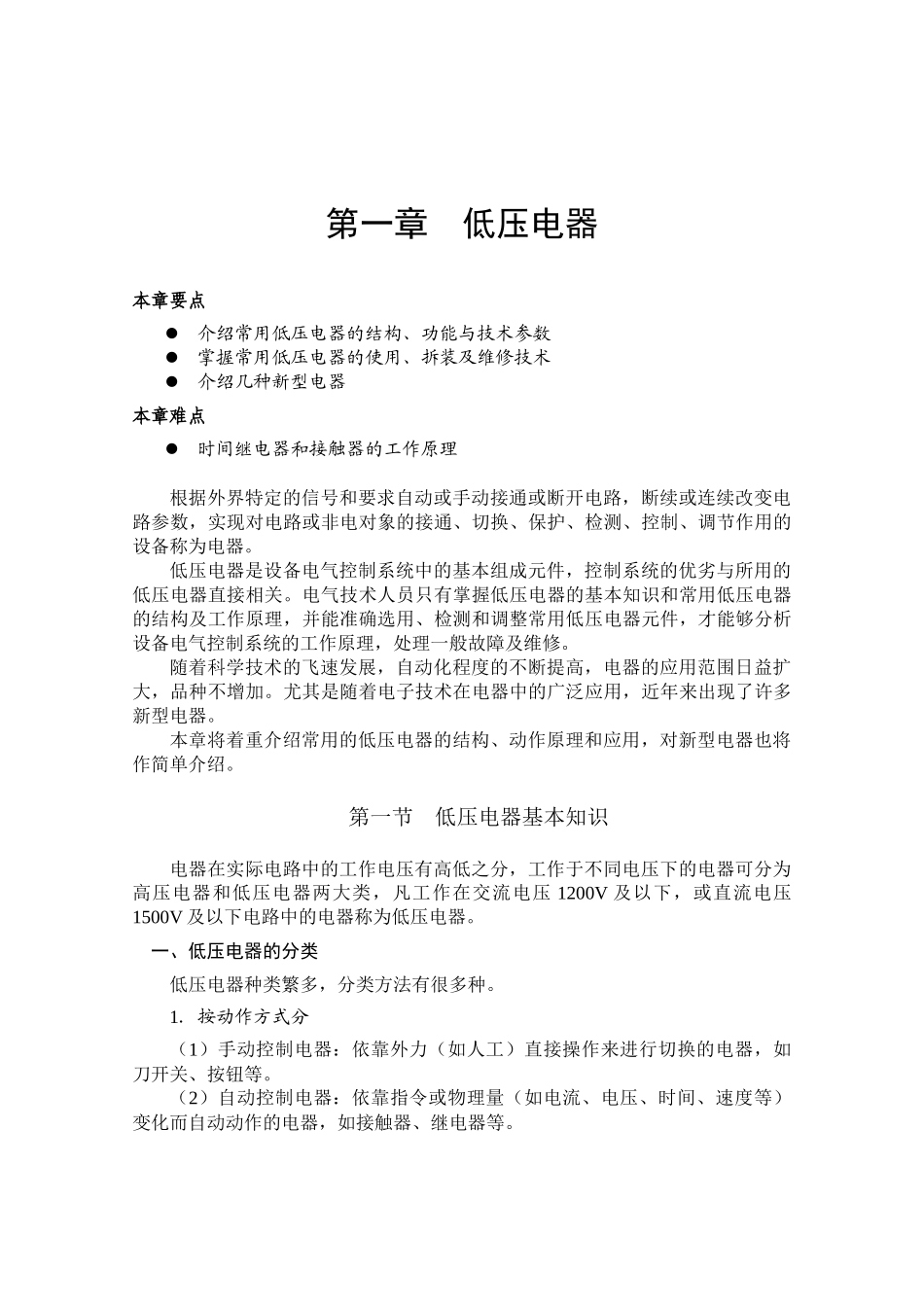

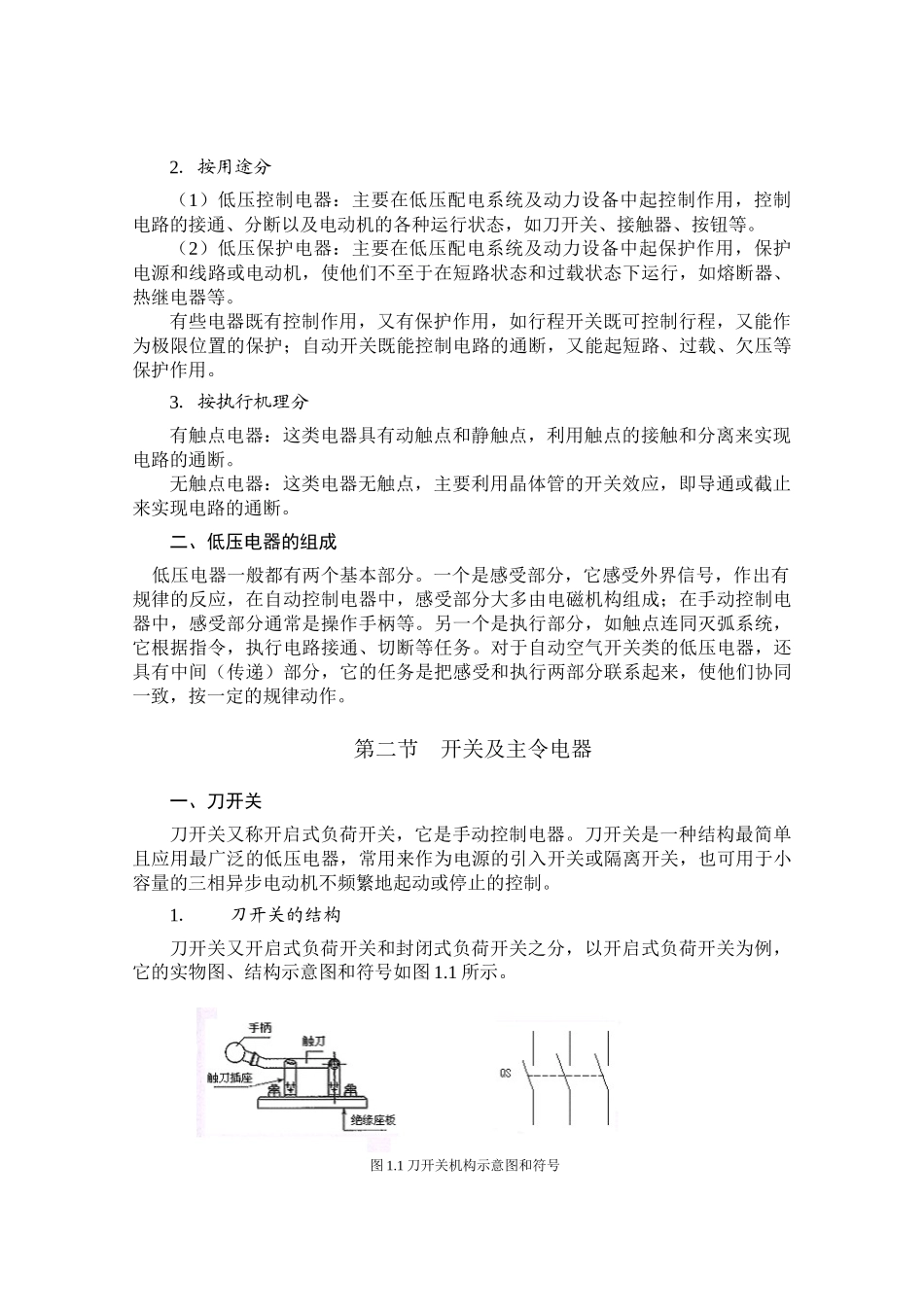

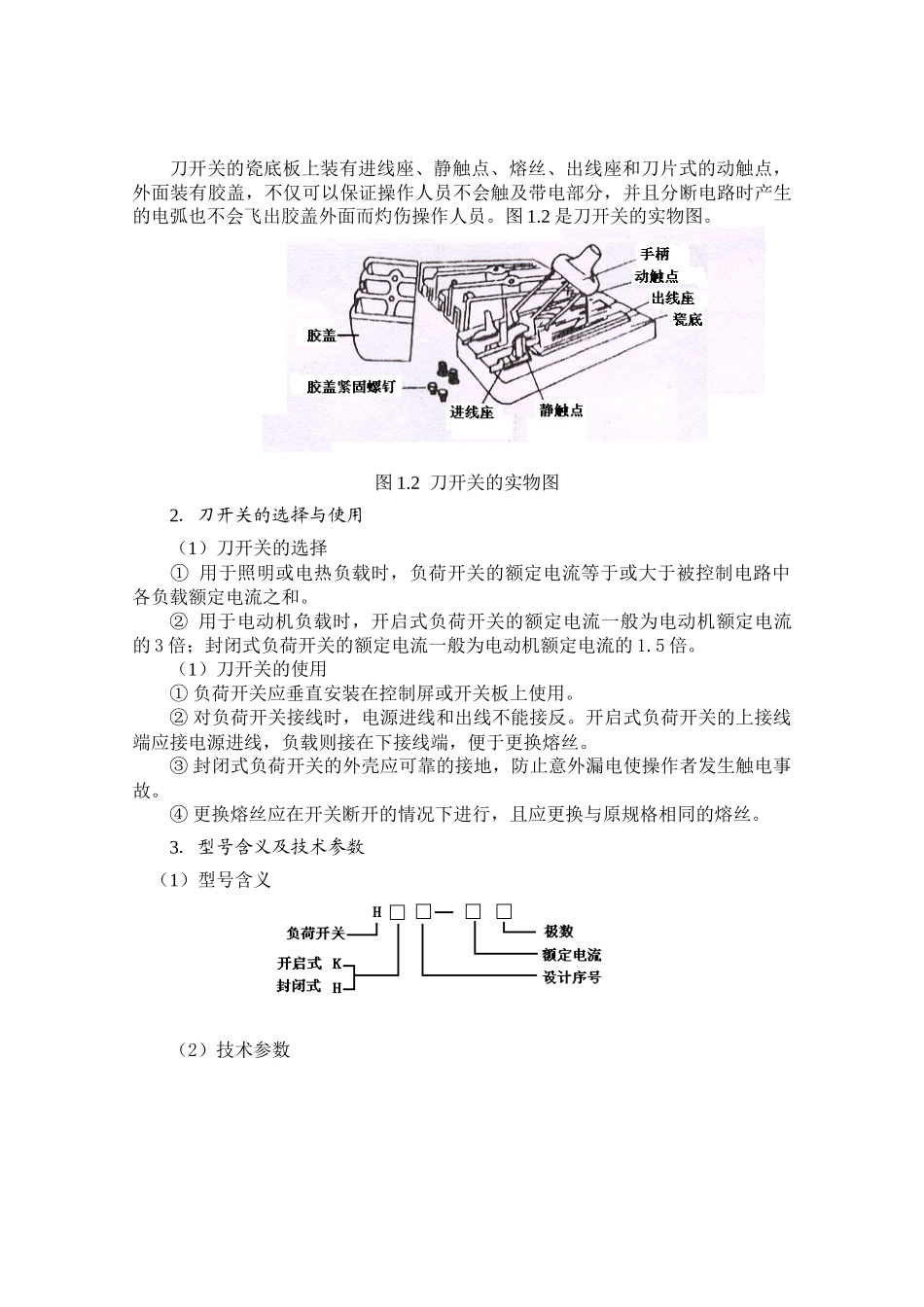

第一章 低压电器本章要点介绍常用低压电器的结构、功能与技术参数掌握常用低压电器的使用、拆装及维修技术介绍几种新型电器本章难点时间继电器和接触器的工作原理根据外界特定的信号和要求自动或手动接通或断开电路,断续或连续改变电路参数,实现对电路或非电对象的接通、切换、保护、检测、控制、调节作用的设备称为电器。低压电器是设备电气控制系统中的基本组成元件,控制系统的优劣与所用的低压电器直接相关。电气技术人员只有掌握低压电器的基本知识和常用低压电器的结构及工作原理,并能准确选用、检测和调整常用低压电器元件,才能够分析设备电气控制系统的工作原理,处理一般故障及维修。随着科学技术的飞速发展,自动化程度的不断提高,电器的应用范围日益扩大,品种不增加。尤其是随着电子技术在电器中的广泛应用,近年来出现了许多新型电器。本章将着重介绍常用的低压电器的结构、动作原理和应用,对新型电器也将作简单介绍。第一节低压电器基本知识电器在实际电路中的工作电压有高低之分,工作于不同电压下的电器可分为高压电器和低压电器两大类,凡工作在交流电压 1200V 及以下,或直流电压1500V 及以下电路中的电器称为低压电器。 一、低压电器的分类低压电器种类繁多,分类方法有很多种。1.按动作方式分(1)手动控制电器:依靠外力(如人工)直接操作来进行切换的电器,如刀开关、按钮等。(2)自动控制电器:依靠指令或物理量(如电流、电压、时间、速度等)变化而自动动作的电器,如接触器、继电器等。2.按用途分(1)低压控制电器:主要在低压配电系统及动力设备中起控制作用,控制电路的接通、分断以及电动机的各种运行状态,如刀开关、接触器、按钮等。(2)低压保护电器:主要在低压配电系统及动力设备中起保护作用,保护电源和线路或电动机,使他们不至于在短路状态和过载状态下运行,如熔断器、热继电器等。有些电器既有控制作用,又有保护作用,如行程开关既可控制行程,又能作为极限位置的保护;自动开关既能控制电路的通断,又能起短路、过载、欠压等保护作用。3.按执行机理分有触点电器:这类电器具有动触点和静触点,利用触点的接触和分离来实现电路的通断。无触点电器:这类电器无触点,主要利用晶体管的开关效应,即导通或截止来实现电路的通断。二、低压电器的组成 低压电器一般都有两个基本部分。一个是感受部分,它感受外界信号,作出有规律的反应,在自动控制电器中,感受部分大多由电磁机构...
