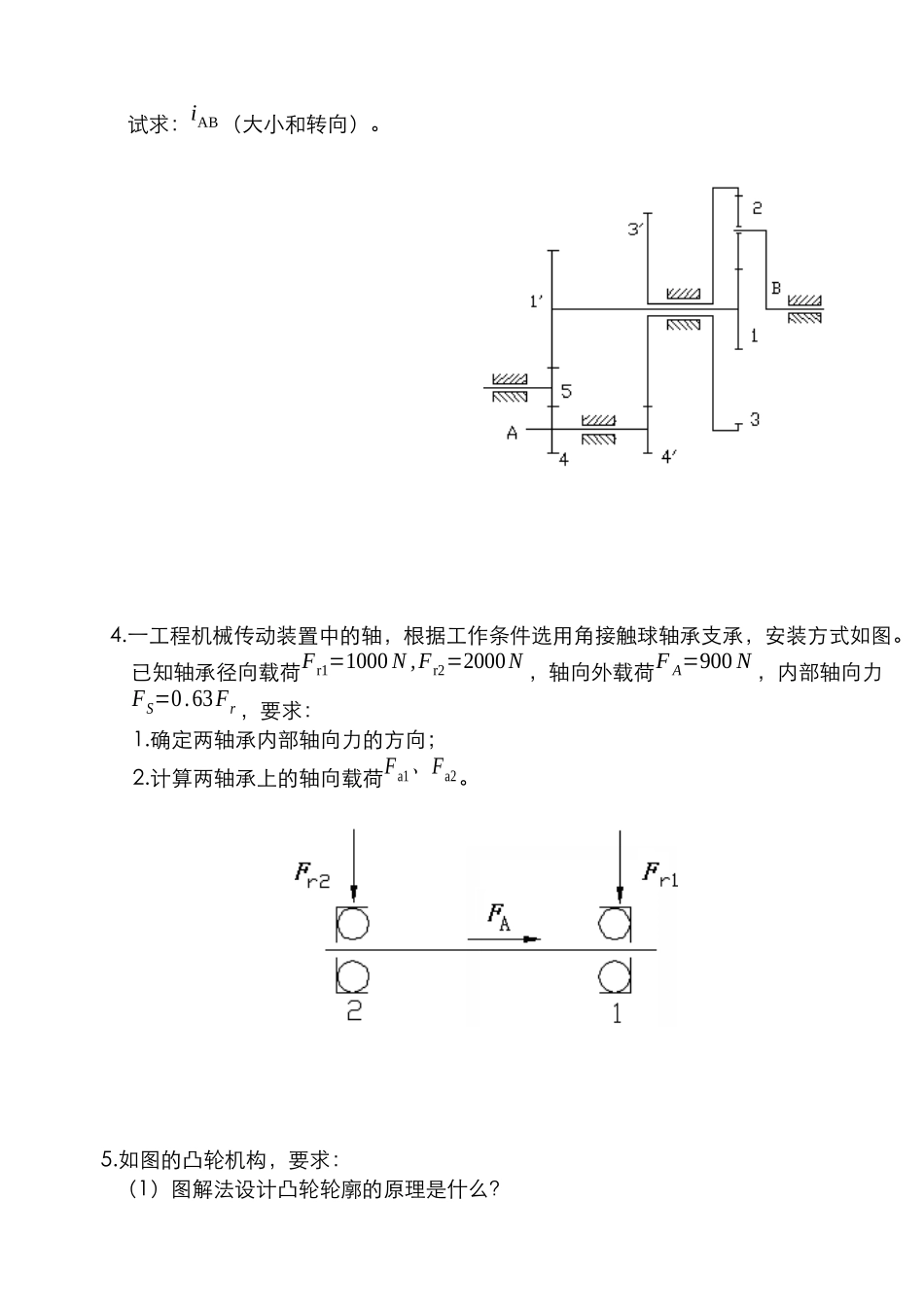

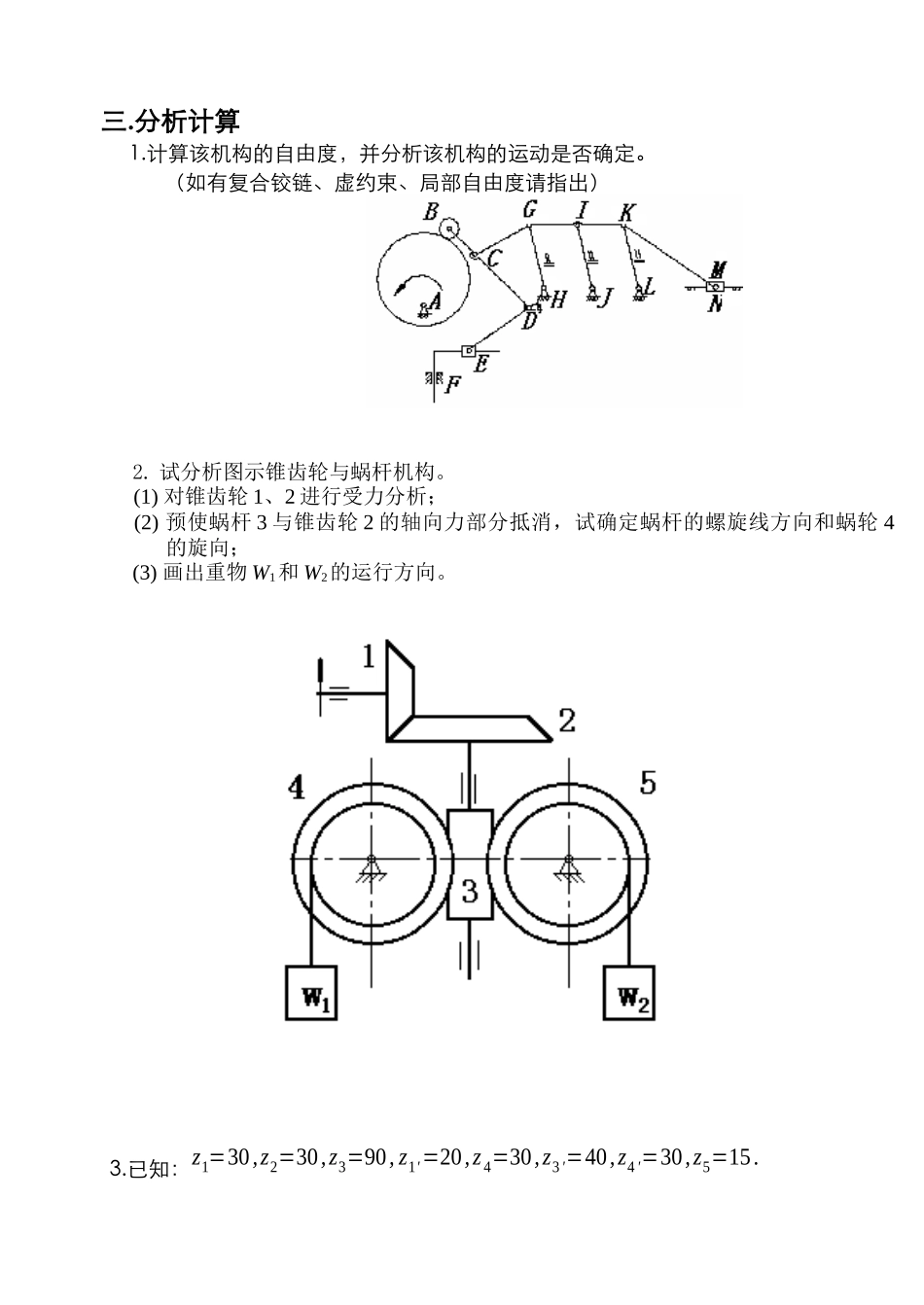

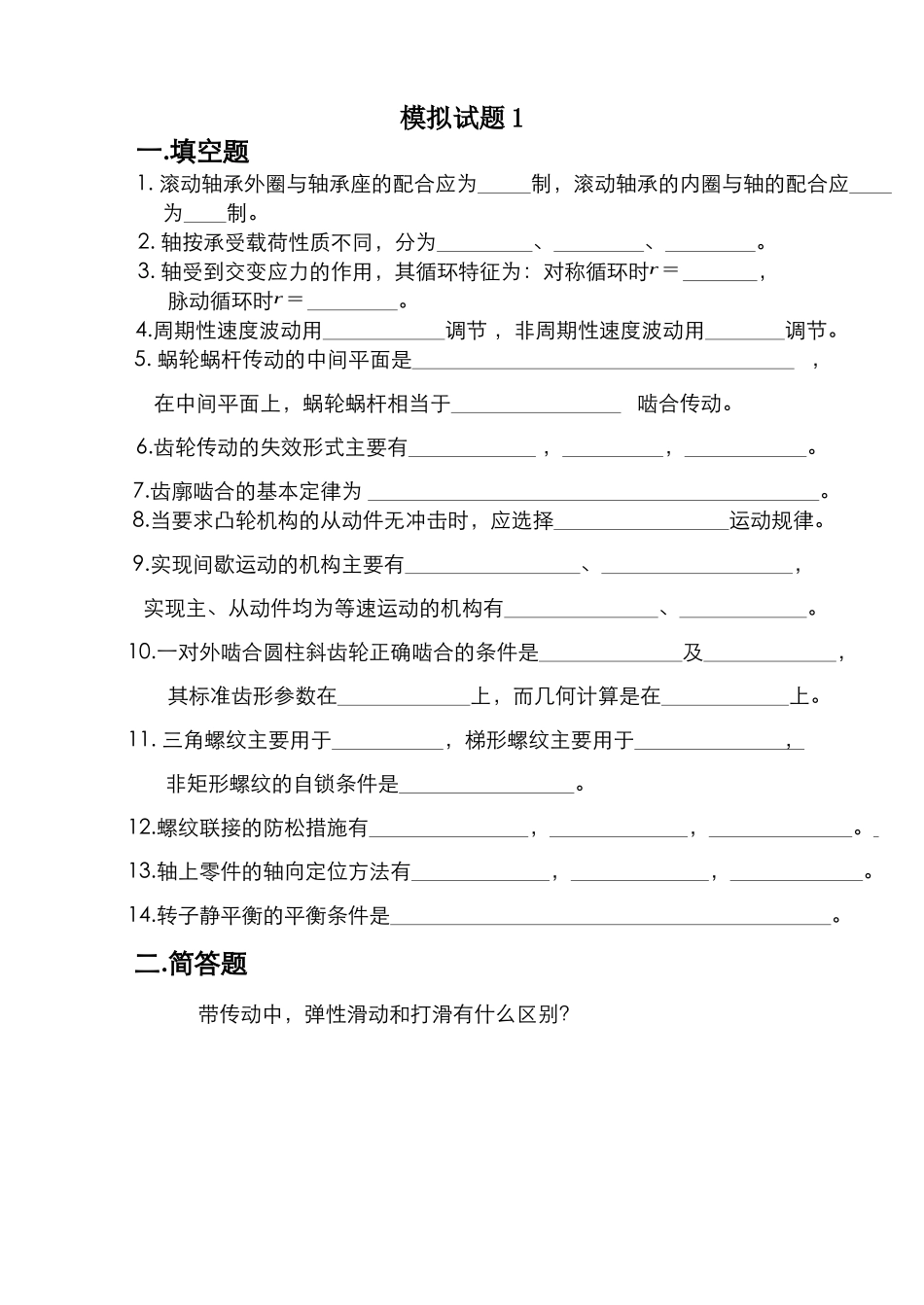

模拟试题 1 一.填空题 1. 滚动轴承外圈与轴承座的配合应为 制，滚动轴承的内圈与轴的配合应 为 制。 2. 轴按承受载荷性质不同，分为 、 、 。 3. 轴受到交变应力的作用，其循环特征为：对称循环时r= ，脉动循环时r= 。 4.周期性速度波动用 调节 ，非周期性速度波动用 调节。 5. 蜗轮蜗杆传动的中间平面是 ， 在中间平面上，蜗轮蜗杆相当于 啮合传动。6.齿轮传动的失效形式主要有 ， ， 。 7.齿廓啮合的基本定律为 。8.当要求凸轮机构的从动件无冲击时，应选择 运动规律。9.实现间歇运动的机构主要有 、 ，实现主、从动件均为等速运动的机构有 、 。 10.一对外啮合圆柱斜齿轮正确啮合的条件是 及 ，其标准齿形参数在 上，而几何计算是在 上。 11. 三角螺纹主要用于 ，梯形螺纹主要用于 ，非矩形螺纹的自锁条件是 。 12.螺纹联接的防松措施有 ， ， 。 13.轴上零件的轴向定位方法有 ， ， 。 14.转子静平衡的平衡条件是 。 二.简答题 带传动中，弹性滑动和打滑有什么区别？三.分析计算 1.计算该机构的自由度，并分析该机构的运动是否确定。（如有复合铰链、虚约束、局部自由度请指出）2. 试分析图示锥齿轮与蜗杆机构。(1) 对锥齿轮 1、2 进行受力分析；(2) 预使蜗杆 3 与锥齿轮 2 的轴向力部分抵消，试确定蜗杆的螺旋线方向和蜗轮 4的旋向；(3) 画出重物 W1和 W2的运行方向。 3.已知：z1=30,z2=30,z3=90, z1'=20,z 4=30,z3'=40,z4'=30,z5=15.试求：iAB（大小和转向）。 4.一工程机械传动装置中的轴，根据工作条件选用角接触球轴承支承，安装方式如图。已知轴承径向载荷Fr1=1000 N ,Fr2=2000N ，轴向外载荷F A=900 N ，内部轴向力FS=0.63Fr ，要求：1.确定两轴承内部轴向力的方向；2.计算两轴承上的轴向载荷Fa1、 Fa2。5.如图的凸轮机构，要求： （1）图解法设计凸轮轮廓的原理是什么？ （2）设计滚子从动件盘形凸轮，为避免凸轮轮廓变尖可采取什么措施？ （3）写出该凸轮机构的名称。 （4）画出凸轮机构的基圆。（5）画出从升程开始到图示位置时推杆的位移 s，相对应的凸轮转角ϕ ，B 点的压力角α 。 （6）画出推杆的行程 H。 模拟试题 1 标准答案 一.填空题 1. 滚动轴承外圈与轴承座的配合应为 基轴 制，滚动轴承的内圈与轴的配合应 为 基孔 制。 2. 轴按承受载荷性质不同,分为 转轴 、 心轴 、 传动轴 。 3. 轴受到交变应力...
