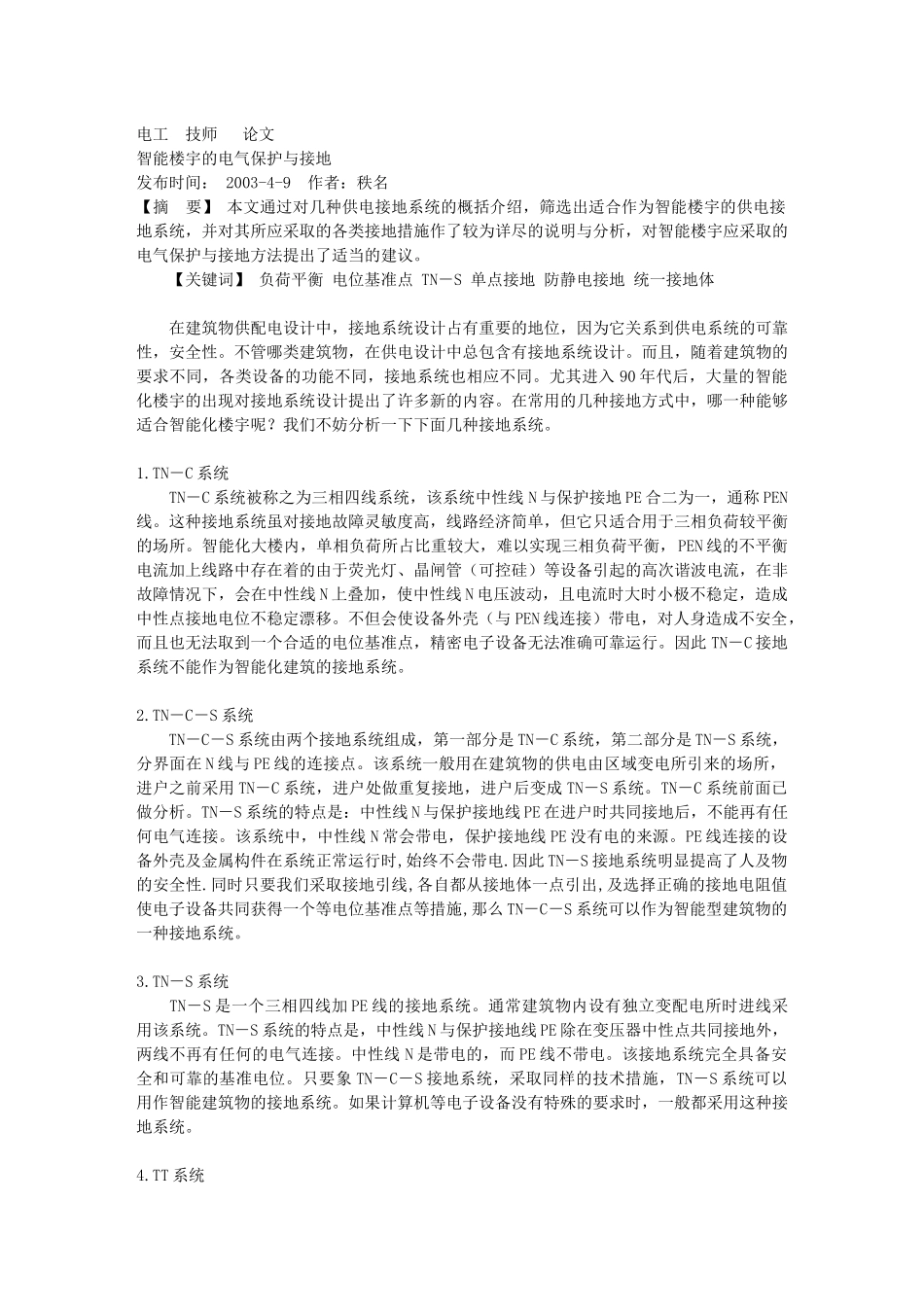

电工 技师 论文智能楼宇的电气保护与接地 发布时间： 2003-4-9 作者：秩名 【摘 要】 本文通过对几种供电接地系统的概括介绍，筛选出适合作为智能楼宇的供电接地系统，并对其所应采取的各类接地措施作了较为详尽的说明与分析，对智能楼宇应采取的电气保护与接地方法提出了适当的建议。 【关键词】 负荷平衡 电位基准点 TN－S 单点接地 防静电接地 统一接地体 在建筑物供配电设计中，接地系统设计占有重要的地位，因为它关系到供电系统的可靠性，安全性。不管哪类建筑物，在供电设计中总包含有接地系统设计。而且，随着建筑物的要求不同，各类设备的功能不同，接地系统也相应不同。尤其进入 90 年代后，大量的智能化楼宇的出现对接地系统设计提出了许多新的内容。在常用的几种接地方式中，哪一种能够适合智能化楼宇呢？我们不妨分析一下下面几种接地系统。1.TN－C 系统 TN－C 系统被称之为三相四线系统，该系统中性线 N 与保护接地 PE 合二为一，通称 PEN线。这种接地系统虽对接地故障灵敏度高，线路经济简单，但它只适合用于三相负荷较平衡的场所。智能化大楼内，单相负荷所占比重较大，难以实现三相负荷平衡，PEN 线的不平衡电流加上线路中存在着的由于荧光灯、晶闸管（可控硅）等设备引起的高次谐波电流，在非故障情况下，会在中性线 N 上叠加，使中性线 N 电压波动，且电流时大时小极不稳定，造成中性点接地电位不稳定漂移。不但会使设备外壳（与 PEN 线连接）带电，对人身造成不安全，而且也无法取到一个合适的电位基准点，精密电子设备无法准确可靠运行。因此 TN－C 接地系统不能作为智能化建筑的接地系统。2.TN－C－S 系统 TN－C－S 系统由两个接地系统组成，第一部分是 TN－C 系统，第二部分是 TN－S 系统，分界面在 N 线与 PE 线的连接点。该系统一般用在建筑物的供电由区域变电所引来的场所，进户之前采用 TN－C 系统，进户处做重复接地，进户后变成 TN－S 系统。TN－C 系统前面已做分析。TN－S 系统的特点是：中性线 N 与保护接地线 PE 在进户时共同接地后，不能再有任何电气连接。该系统中，中性线 N 常会带电，保护接地线 PE 没有电的来源。PE 线连接的设备外壳及金属构件在系统正常运行时,始终不会带电.因此 TN－S 接地系统明显提高了人及物的安全性.同时只要我们采取接地引线,各自都从接地体一点引出,及选择正确的接地电阻值使电子设备共同获得一个等电位基准点等措...
