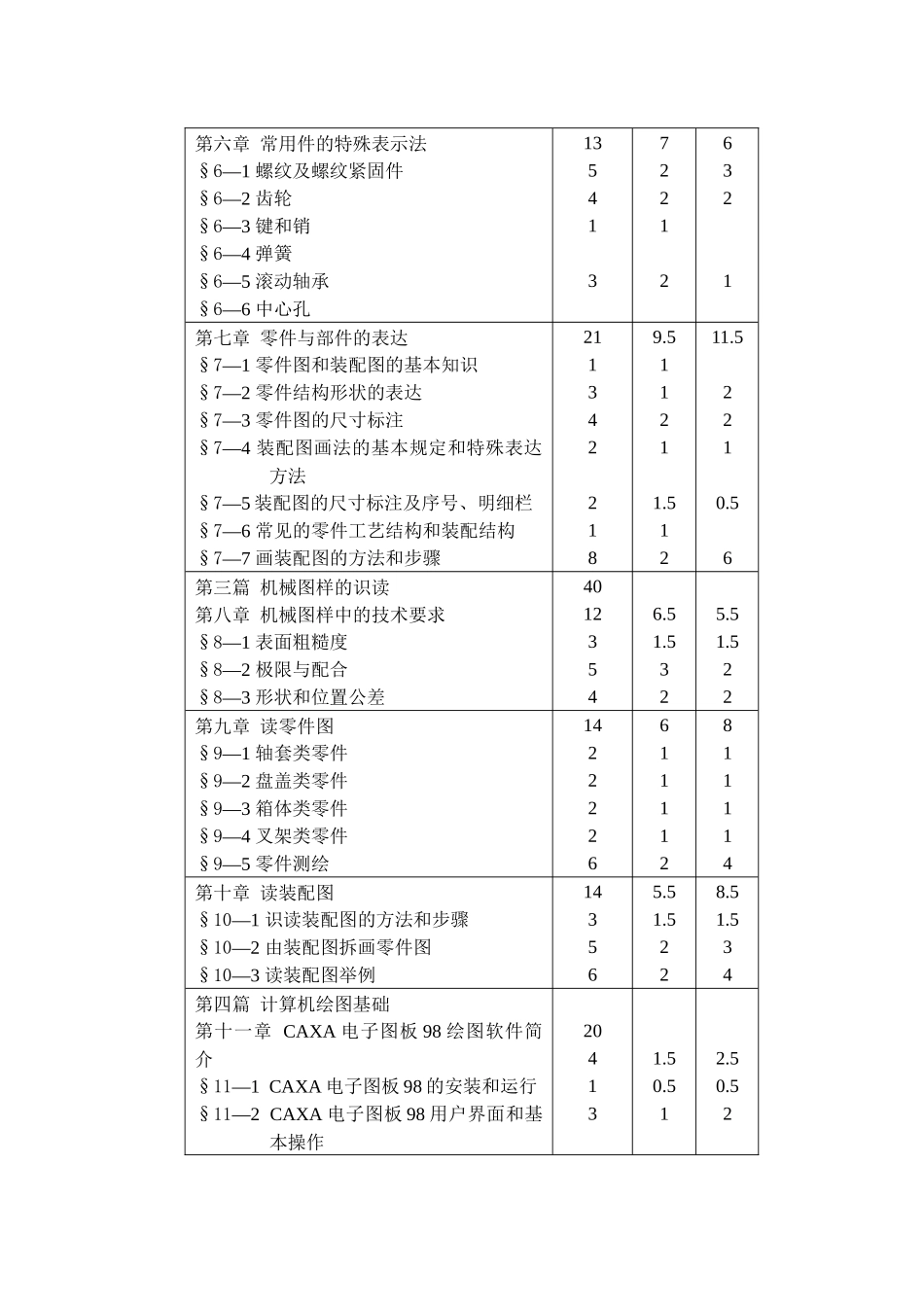

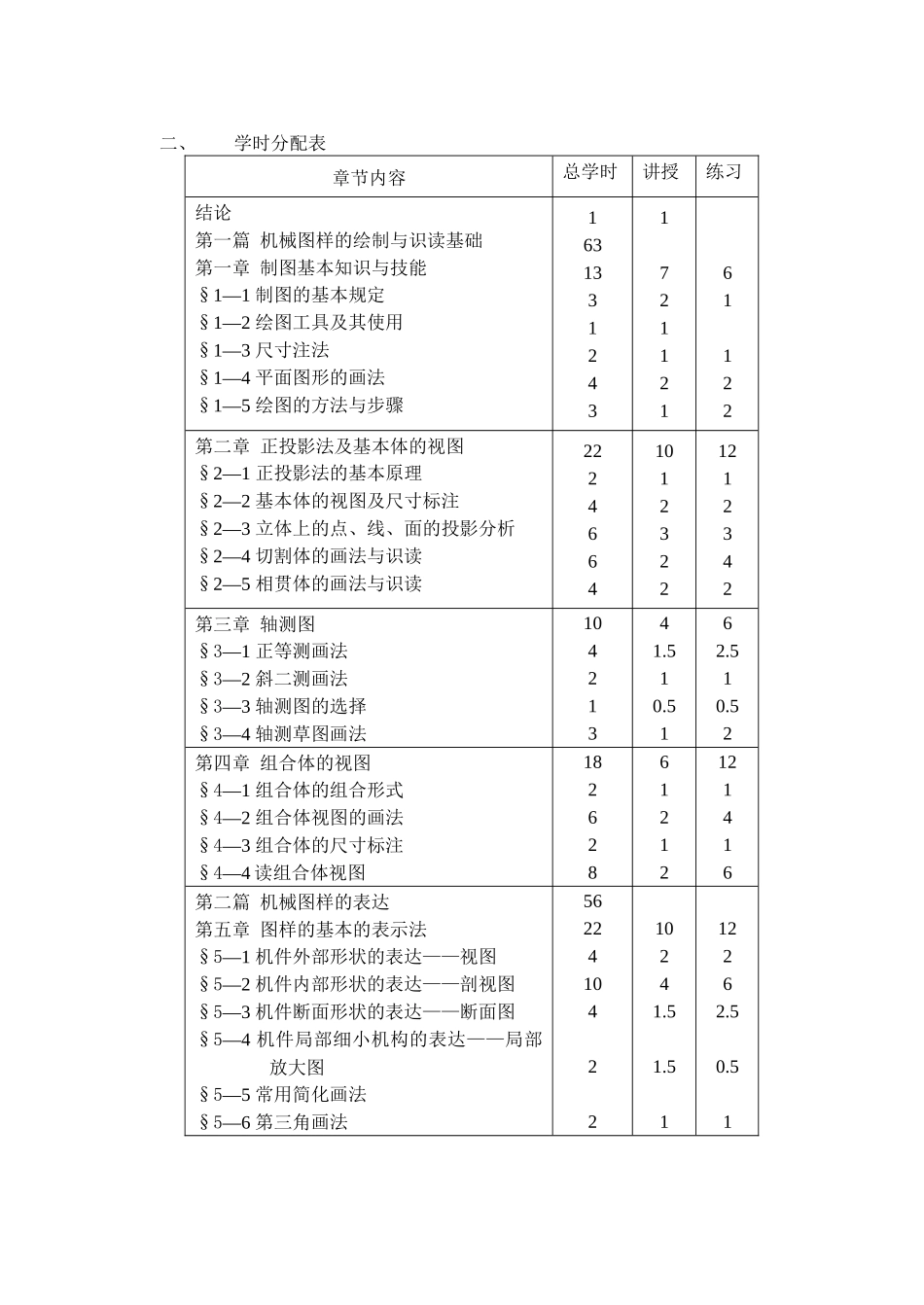

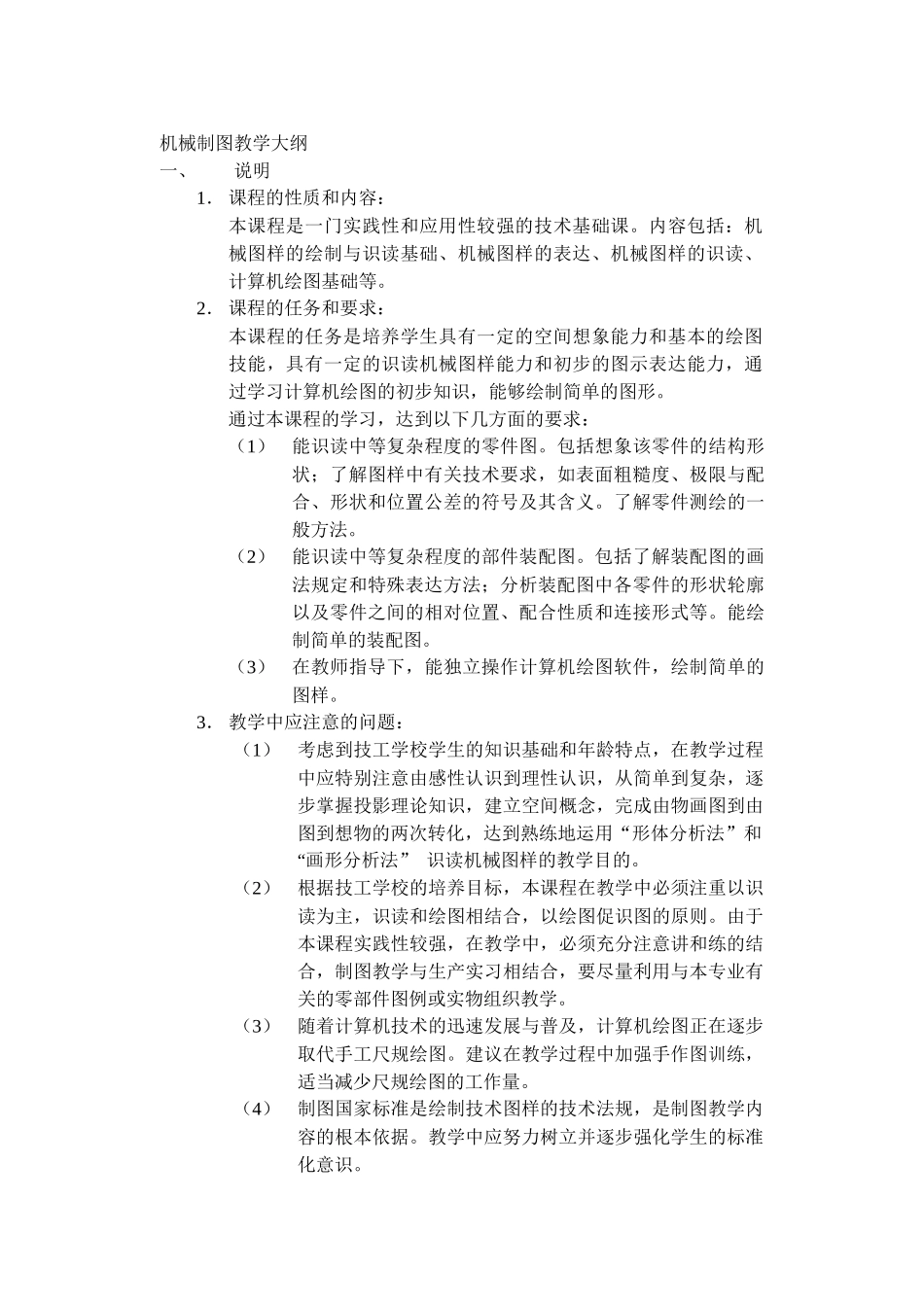

机械制图教学大纲一、说明1． 课程的性质和内容：本课程是一门实践性和应用性较强的技术基础课。内容包括：机械图样的绘制与识读基础、机械图样的表达、机械图样的识读、计算机绘图基础等。2． 课程的任务和要求：本课程的任务是培养学生具有一定的空间想象能力和基本的绘图技能，具有一定的识读机械图样能力和初步的图示表达能力，通过学习计算机绘图的初步知识，能够绘制简单的图形。通过本课程的学习，达到以下几方面的要求：（1）能识读中等复杂程度的零件图。包括想象该零件的结构形状；了解图样中有关技术要求，如表面粗糙度、极限与配合、形状和位置公差的符号及其含义。了解零件测绘的一般方法。（2）能识读中等复杂程度的部件装配图。包括了解装配图的画法规定和特殊表达方法；分析装配图中各零件的形状轮廓以及零件之间的相对位置、配合性质和连接形式等。能绘制简单的装配图。（3）在教师指导下，能独立操作计算机绘图软件，绘制简单的图样。 3． 教学中应注意的问题：（1）考虑到技工学校学生的知识基础和年龄特点，在教学过程中应特别注意由感性认识到理性认识，从简单到复杂，逐步掌握投影理论知识，建立空间概念，完成由物画图到由图到想物的两次转化，达到熟练地运用“形体分析法”和“画形分析法” 识读机械图样的教学目的。 （2）根据技工学校的培养目标，本课程在教学中必须注重以识读为主，识读和绘图相结合，以绘图促识图的原则。由于本课程实践性较强，在教学中，必须充分注意讲和练的结合，制图教学与生产实习相结合，要尽量利用与本专业有关的零部件图例或实物组织教学。 （3）随着计算机技术的迅速发展与普及，计算机绘图正在逐步取代手工尺规绘图。建议在教学过程中加强手作图训练，适当减少尺规绘图的工作量。（4）制图国家标准是绘制技术图样的技术法规，是制图教学内容的根本依据。教学中应努力树立并逐步强化学生的标准化意识。二、学时分配表 章节内容总学时讲授练习结论第一篇 机械图样的绘制与识读基础第一章 制图基本知识与技能§1—1 制图的基本规定§1—2 绘图工具及其使用§1—3 尺寸注法§1—4 平面图形的画法§1—5 绘图的方法与步骤1631331243172112161122第二章 正投影法及基本体的视图§2—1 正投影法的基本原理§2—2 基本体的视图及尺寸标注§2—3 立体上的点、线、面的投影分析§2—4 切割体的画法与识读§2—5 相贯体的画法与识读222466410123221212342第三章 轴测图§3—1 ...
