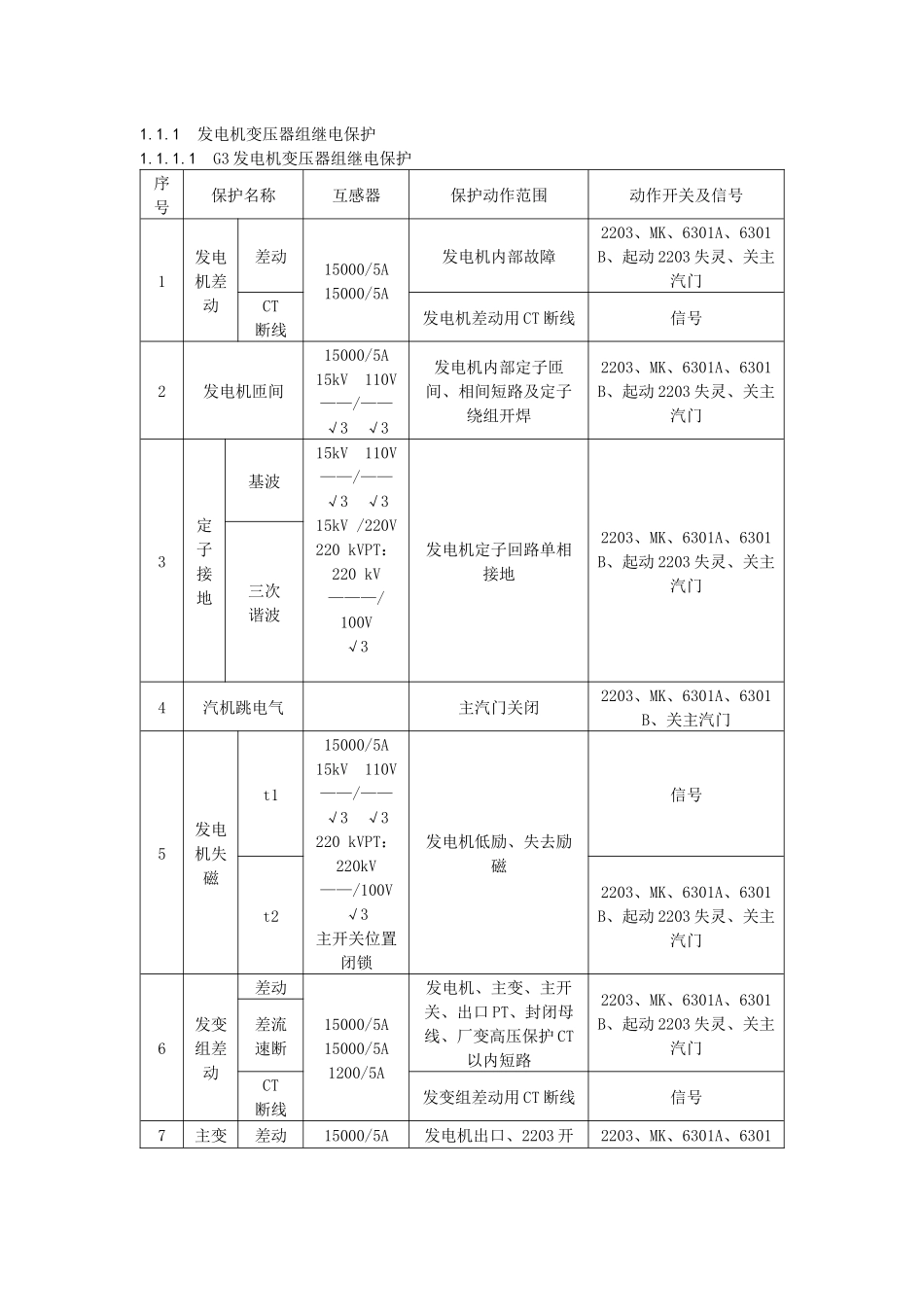

规程中电气连锁运行与调整厂用电培训资料_第1页
1/69
规程中电气连锁运行与调整厂用电培训资料_第2页
2/69
规程中电气连锁运行与调整厂用电培训资料_第3页
3/69
1.1.1 发电机变压器组继电保护1.1.1.1 G3 发电机变压器组继电保护序号保护名称互感器保护动作范围动作开关及信号1发电机差动差动15000/5A15000/5A发电机内部故障2203、MK、6301A、6301B、起动 2203 失灵、关主汽门CT断线发电机差动用 CT 断线信号2发电机匝间15000/5A15kV 110V——/——√3 √3发电机内部定子匝间、相间短路及定子绕组开焊2203、MK、6301A、6301B、起动 2203 失灵、关主汽门3定子接地基波15kV 110V——/——√3 √315kV /220V220 kVPT:220 kV ———/100V√3 发电机定子回路单相接地2203、MK、6301A、6301B、起动 2203 失灵、关主汽门三次谐波4汽机跳电气主汽门关闭2203、MK、6301A、6301B、关主汽门5发电机失磁t115000/5A15kV 110V——/——√3 √3220 kVPT:220kV——/100V√3主开关位置闭锁发电机低励、失去励磁信号t22203、MK、6301A、6301B、起动 2203 失灵、关主汽门6发变组差动差动15000/5A15000/5A1200/5A发电机、主变、主开关、出口 PT、封闭母线、厂变高压保护 CT以内短路2203、MK、6301A、6301B、起动 2203 失灵、关主汽门差流速断CT断线发变组差动用 CT 断线信号7主变差动15000/5A发电机出口、2203 开2203、MK、6301A、6301差动1200/5A1200/5A关、TC 高压侧之间故障B、起动 2203 失灵、关主汽门差流速断CT断线主变差动用 CT 断线信号8转子接地一点接地转子电压转子及励磁回路接地信号两点接地2203、MK、6301A、6301B、起动 2203 失灵、关主汽门9负序过负荷定时限15000/5A发电机不对称故障、不对称运行信号反时限2203、MK、6301A、6301B、起动 2203 失灵、关主汽门10阻抗t115000/5A15kV 110V——/——√3 √3发电机内部至 220kV 母线短路2245t22203、MK、6301A、6301B、起动 2203 失灵、关主汽门11主励磁机过流过负荷4000/5A主励静子回路过流信号反时限过流速断2203、MK、6301A、6301B、起动 2203 失灵、关主汽门12主变零序Ⅰ段t1600/5A主变高压侧至 220k V母线单相接地2245t22203、MK、6301A、6301B、起动 2203 失灵、关主汽门13主变零序Ⅱ段t1600/5A主变高压侧至 220k V母线单相接地2245t22203、MK、6301A、6301B、起动 2203 失灵、关主汽门14TC 差动差动1200/5A3000/5A3000/5ATC 高压侧至低压电缆短路2203、MK、6301A、6301B、起动 2203 失灵、关主汽门差流速断CT断线TC 差动用 CT 断线信号15主变重瓦斯主变内部故障2203、MK、6301A、6301B、关主...
