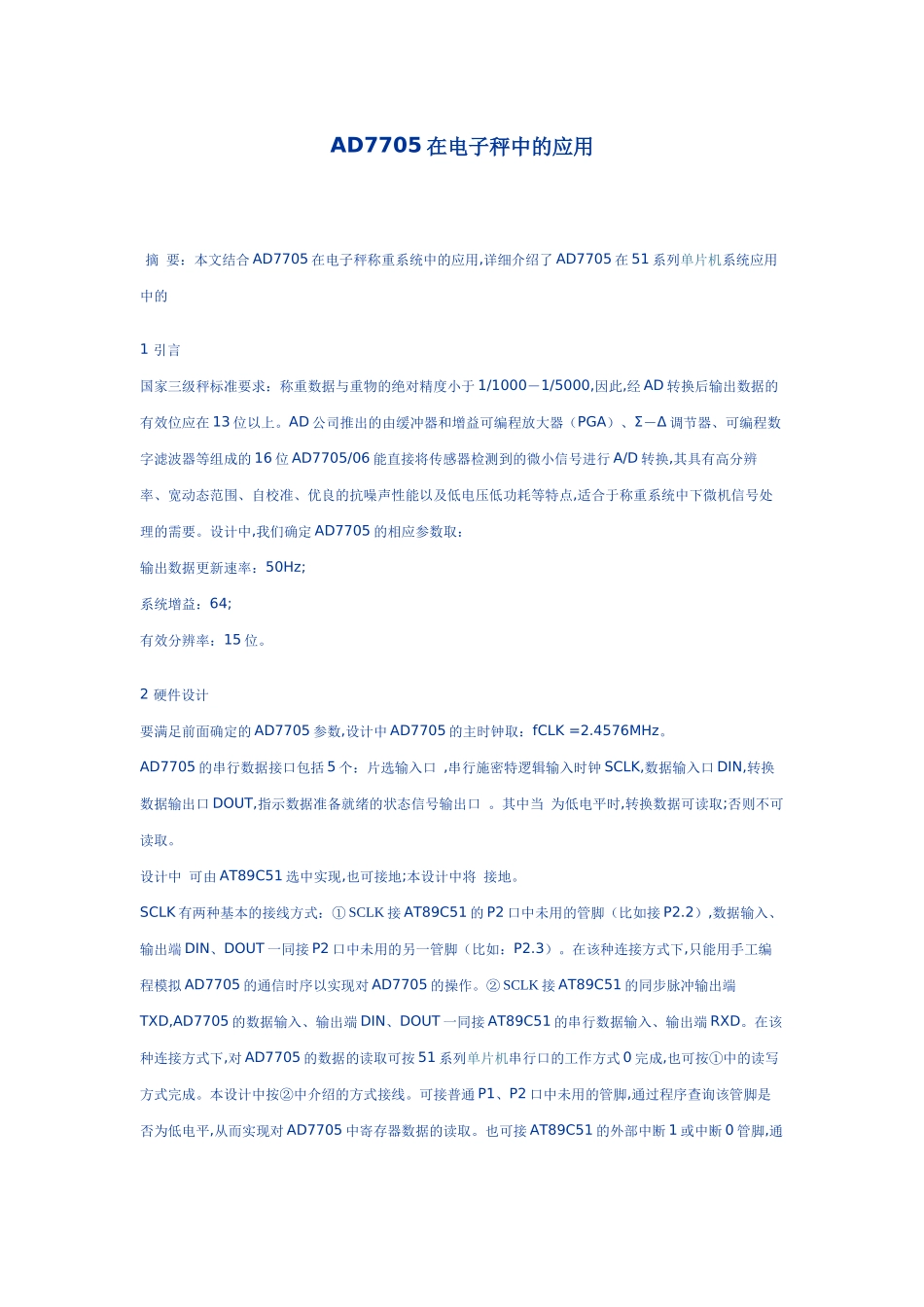

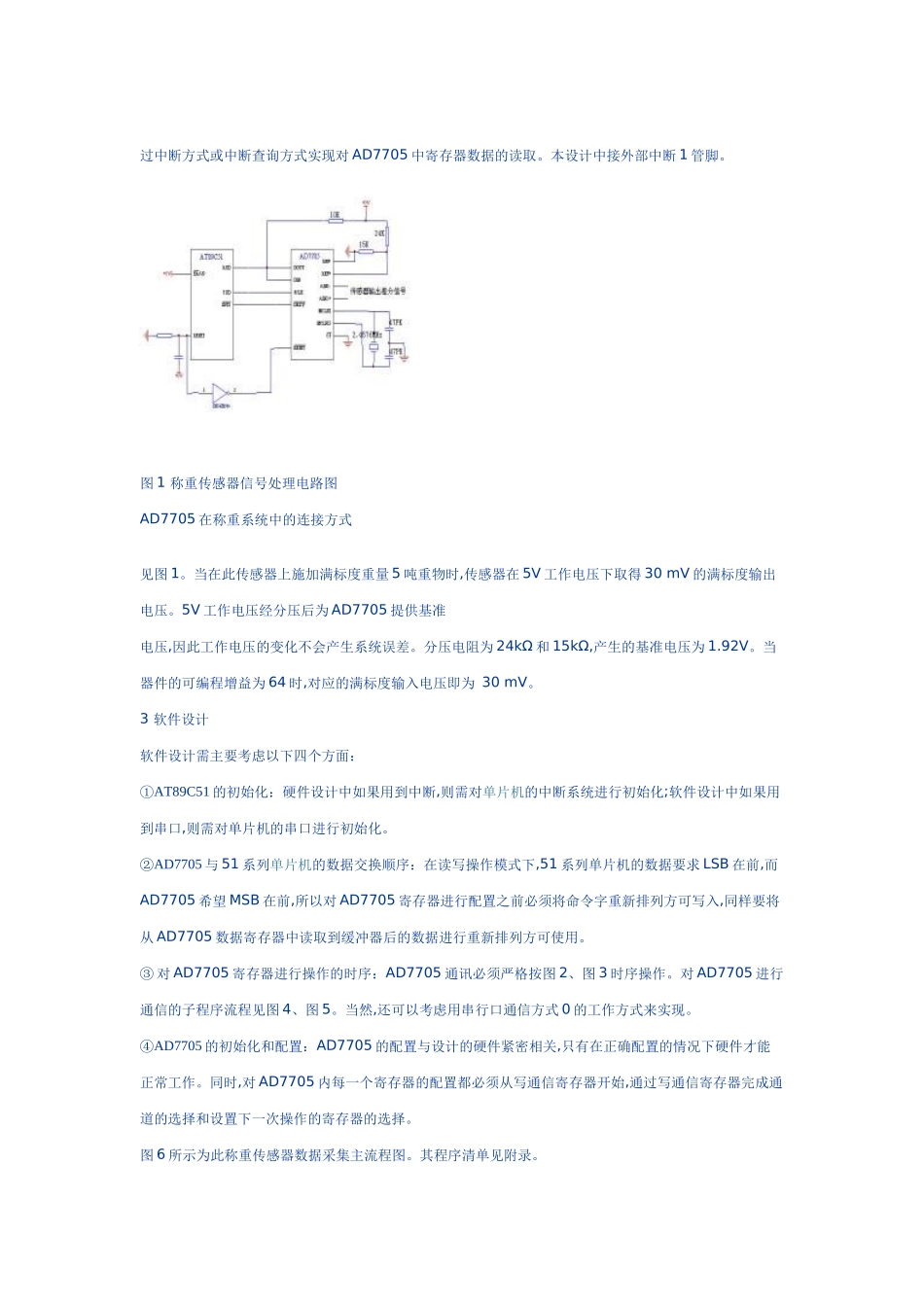

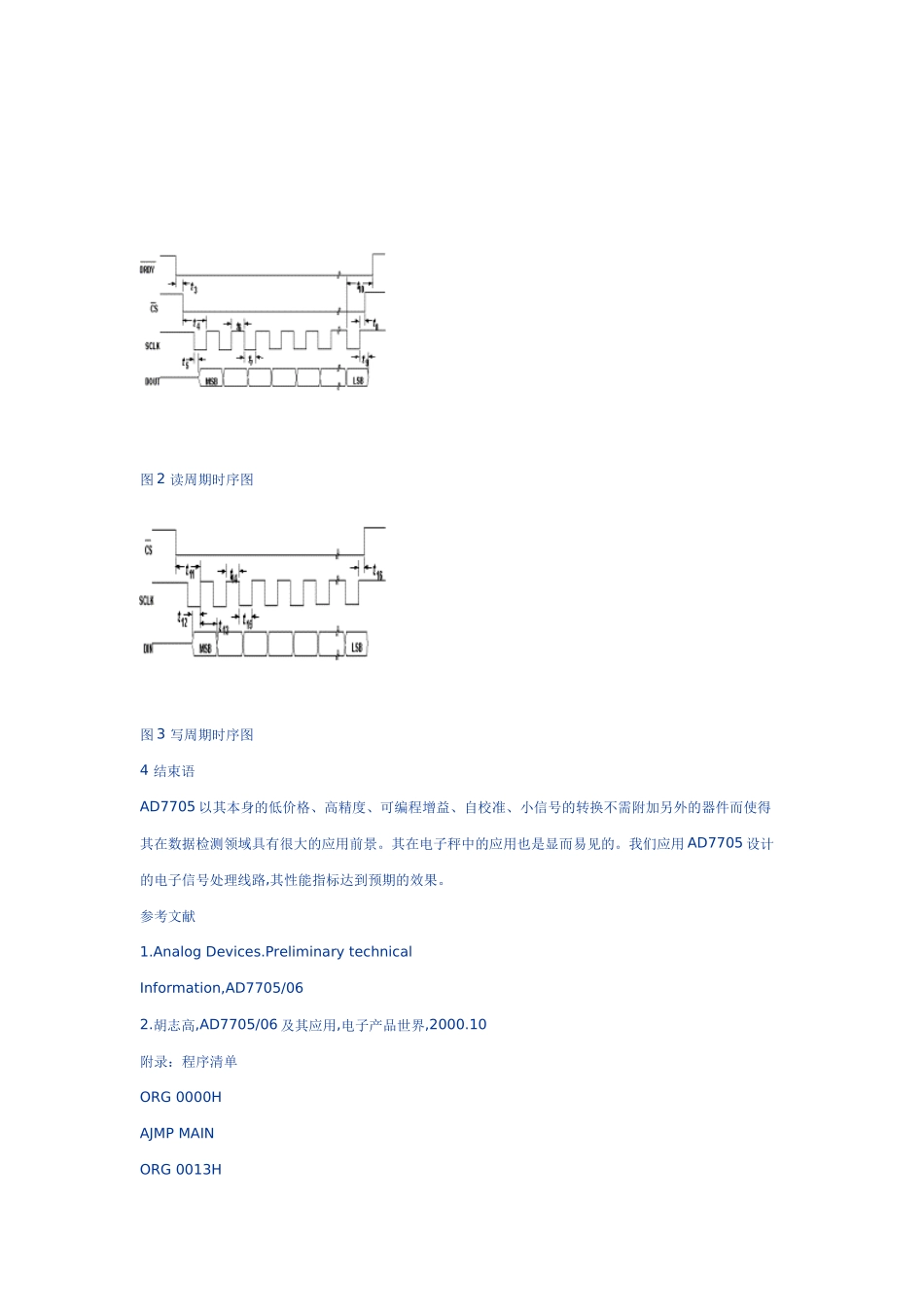

AD7705 在电子秤中的应用摘 要：本文结合 AD7705 在电子秤称重系统中的应用,详细介绍了 AD7705 在 51 系列单片机系统应用中的1 引言国家三级秤标准要求：称重数据与重物的绝对精度小于 1/1000－1/5000,因此,经 AD 转换后输出数据的有效位应在 13 位以上。AD 公司推出的由缓冲器和增益可编程放大器（PGA）、Σ－Δ 调节器、可编程数字滤波器等组成的 16 位 AD7705/06 能直接将传感器检测到的微小信号进行 A/D 转换,其具有高分辨率、宽动态范围、自校准、优良的抗噪声性能以及低电压低功耗等特点,适合于称重系统中下微机信号处理的需要。设计中,我们确定 AD7705 的相应参数取：输出数据更新速率：50Hz;系统增益：64;有效分辨率：15 位。2 硬件设计要满足前面确定的 AD7705 参数,设计中 AD7705 的主时钟取：fCLK =2.4576MHz。AD7705 的串行数据接口包括 5 个：片选输入口 ,串行施密特逻辑输入时钟 SCLK,数据输入口 DIN,转换数据输出口 DOUT,指示数据准备就绪的状态信号输出口 。其中当 为低电平时,转换数据可读取;否则不可读取。设计中 可由 AT89C51 选中实现,也可接地;本设计中将 接地。SCLK 有两种基本的接线方式：① SCLK 接 AT89C51 的 P2 口中未用的管脚（比如接 P2.2）,数据输入、输出端 DIN、DOUT 一同接 P2 口中未用的另一管脚（比如：P2.3）。在该种连接方式下,只能用手工编程模拟 AD7705 的通信时序以实现对 AD7705 的操作。② SCLK 接 AT89C51 的同步脉冲输出端TXD,AD7705 的数据输入、输出端 DIN、DOUT 一同接 AT89C51 的串行数据输入、输出端 RXD。在该种连接方式下,对 AD7705 的数据的读取可按 51 系列单片机串行口的工作方式 0 完成,也可按①中的读写方式完成。本设计中按②中介绍的方式接线。可接普通 P1、P2 口中未用的管脚,通过程序查询该管脚是否为低电平,从而实现对 AD7705 中寄存器数据的读取。也可接 AT89C51 的外部中断 1 或中断 0 管脚,通过中断方式或中断查询方式实现对 AD7705 中寄存器数据的读取。本设计中接外部中断 1 管脚。图 1 称重传感器信号处理电路图AD7705 在称重系统中的连接方式见图 1。当在此传感器上施加满标度重量 5 吨重物时,传感器在 5V 工作电压下取得 30 mV 的满标度输出电压。5V 工作电压经分压后为 AD7705 提供基准电压,因此工作电压的变化不会产生系统误差。分压电阻为 24kΩ 和 15kΩ,...
