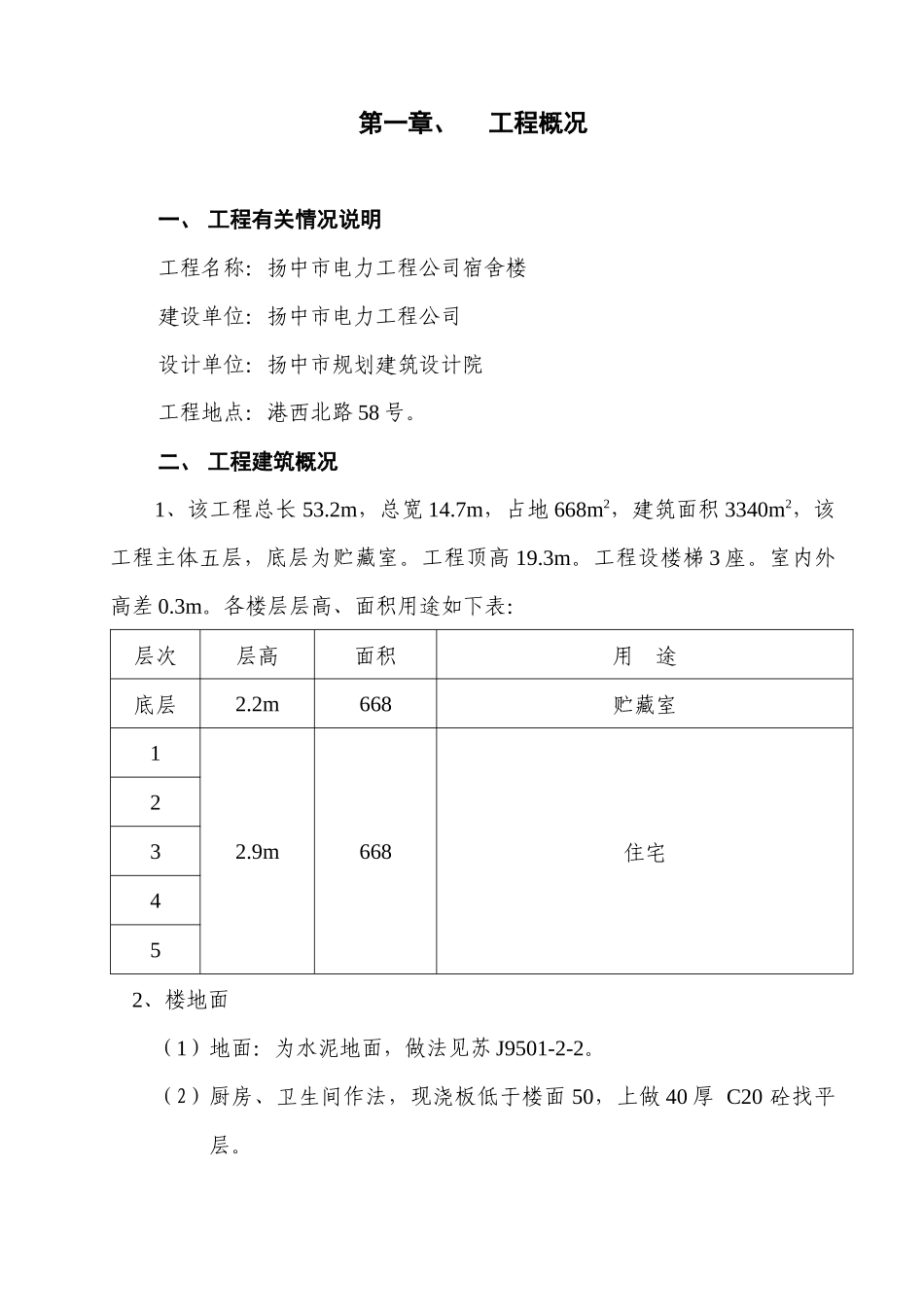

第一章、工程概况一、 工程有关情况说明工程名称：扬中市电力工程公司宿舍楼建设单位：扬中市电力工程公司设计单位：扬中市规划建筑设计院工程地点：港西北路 58 号。二、 工程建筑概况1、该工程总长 53.2m，总宽 14.7m，占地 668m2，建筑面积 3340m2，该工程主体五层，底层为贮藏室。工程顶高 19.3m。工程设楼梯 3 座。室内外高差 0.3m。各楼层层高、面积用途如下表：层次层高面积用 途底层2.2m668贮藏室12.9m668住宅2345 2、楼地面（1）地面：为水泥地面，做法见苏 J9501-2-2。（2）厨房、卫生间作法，现浇板低于楼面 50，上做 40 厚 C20 砼找平层。其它楼面作法见苏 J9501-3/3，面层暂不施工。3、内外装饰（1）外墙：+2 .2m 标高以下为褐色面砖饰面；+2 .2m 标高以上为涂料饰面。（3）室内：内墙粉刷为水泥砂浆粉刷，作法见苏 J9501-4/5； 天棚粉刷为板底抹水泥砂浆，作法见苏 J9501-4/8。 内墙：天棚涂料面层暂不施工, 厨房、卫生间墙面拉毛。4、屋面：珍珠岩砼保温找坡层→40 厚刚性防水层→冷摊瓦屋面。5、其它：门为外板内三合板门，仅做进户门及贮藏室门。门洞除进户门洞 M1 宽为 1000 其余均为 900。仅做贮藏室及进户门。 窗为塑钢窗（甲供）。 中号 PVC 落水管、斗。 防串味烟道见苏 J9810。 室外散水宽 600mm，做法见苏 J9501-4-12。三、 工程结构概况1、工程基础为粉喷桩上设条形基础。基础垫层为 100 厚 C10 素混凝土垫层，基础砼等级为 C20，基础墙采用 Mu7.5 机制红砖、M5 水泥砂浆砌筑，双面粉刷 1：2.5 水泥砂浆。2、主体工程为五层，混合结构，结构砼等级为 C20，墙体采用 KP1 承重空心砖，M5 水泥混合砂浆砌筑。3、本工程抗震设防烈度 7 度。四、安装工程概况1、电气工程（1）配电：本工程属三级负荷，采用三相四线供电。 （2）工程布线：±0.000 以下 用 TC 管，±0.000 以上用 PC 或 TC 管暗设，支控制线为 2.5mm 导线。 （3）安全用电：工程 N 线与 PE 线不得合并和混淆，且连接可靠。 2、管道工程：给水管采用下行上给式直供方式，排水系统采用清污水分流制。给水管采用 PEX（交联聚乙烯管），排水管采用 PVC 管。 五、施工条件1、现场及地质条件本工程所在地原为农田，地表土为耕植土，现部分有建筑垃圾，总体地势较平坦。但地下水位较高。工程位于港西北路西侧，扬中大道南侧，交通便利，目前施工用水、电已接至施工现场。工程四周...
