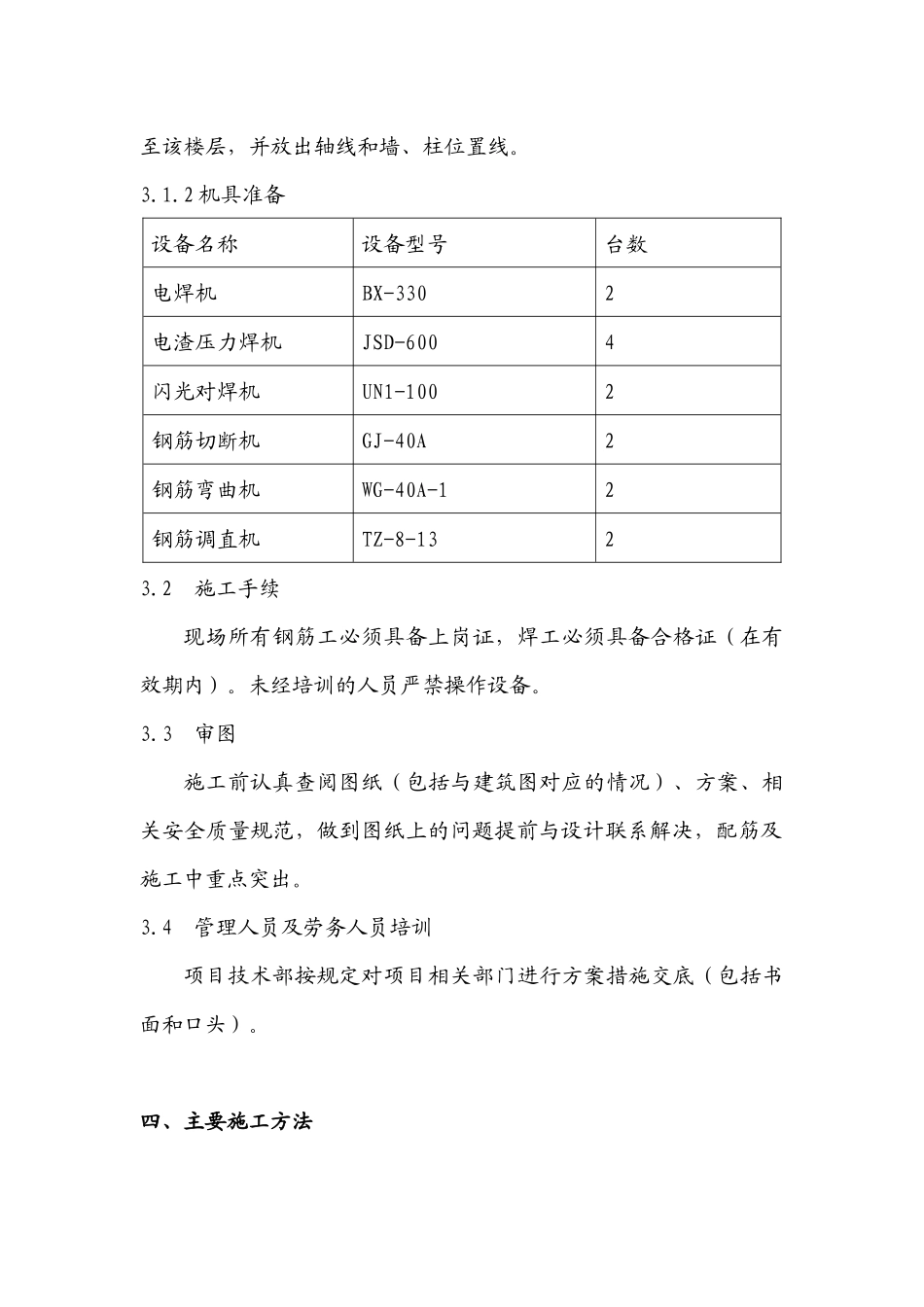

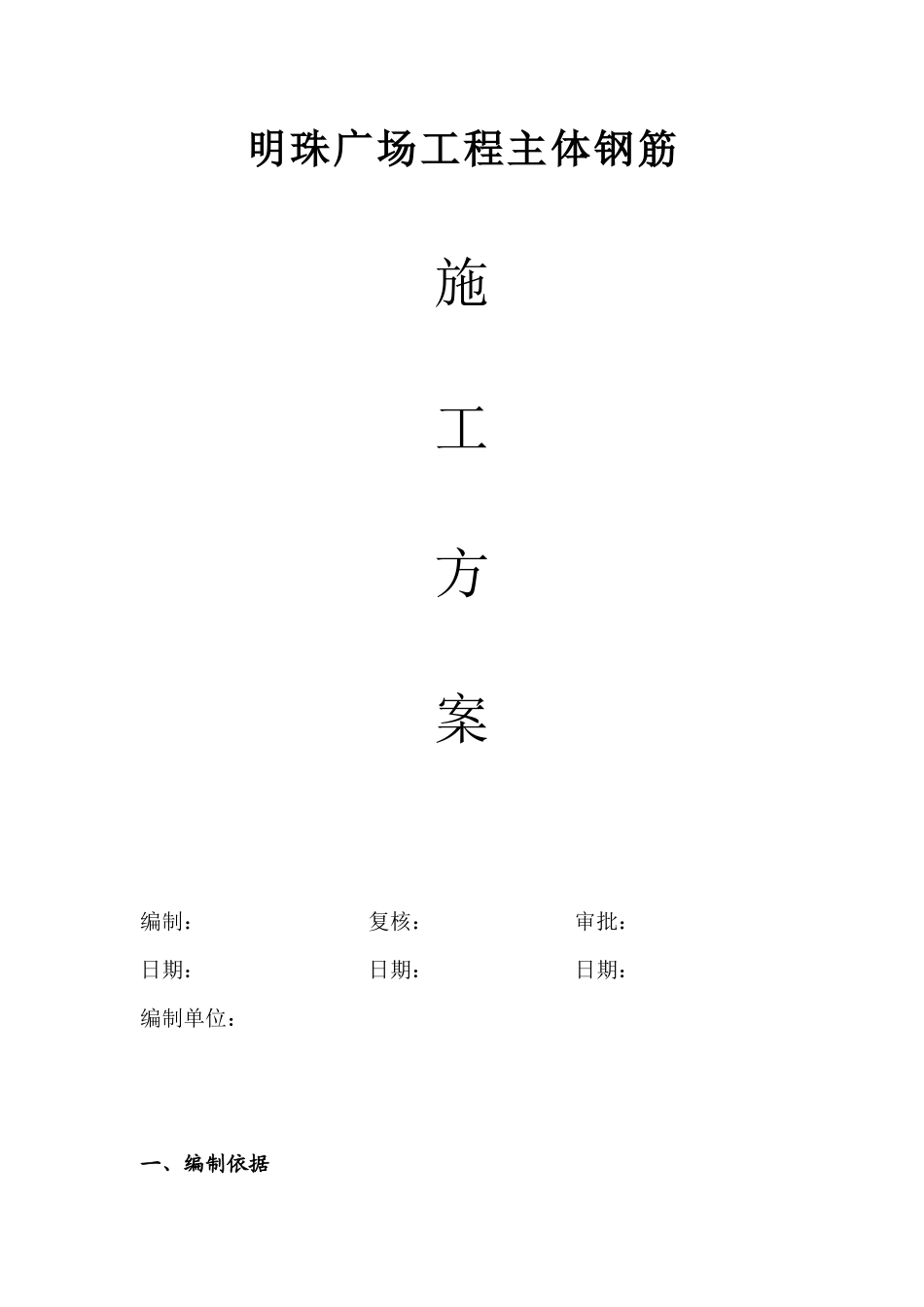

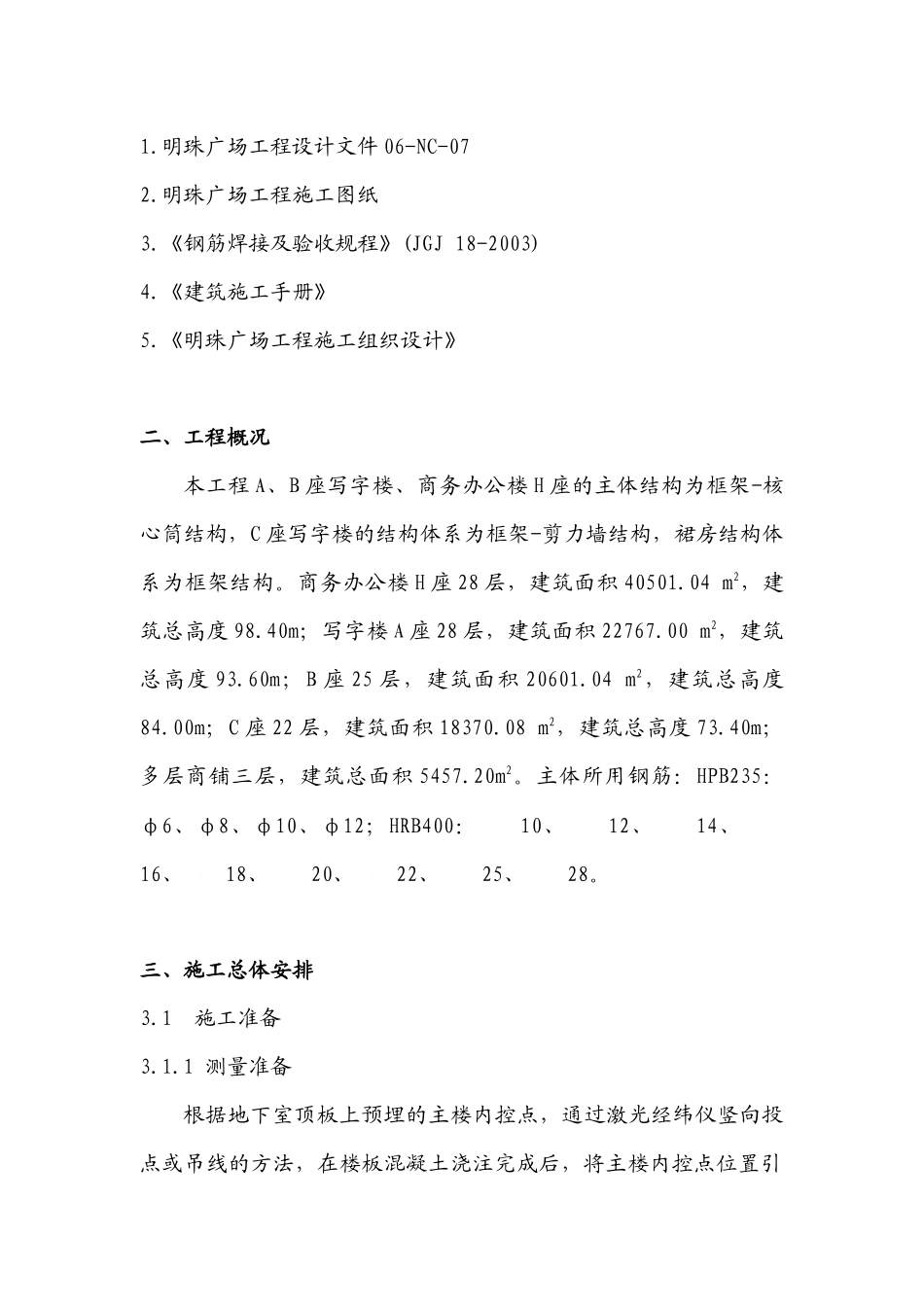

明珠广场工程主体钢筋施工方案编制： 复核： 审批：日期： 日期： 日期：编制单位：一、编制依据1.明珠广场工程设计文件 06-NC-072.明珠广场工程施工图纸3.《钢筋焊接及验收规程》(JGJ 18-2003)4.《建筑施工手册》5.《明珠广场工程施工组织设计》二、工程概况本工程 A、B 座写字楼、商务办公楼 H 座的主体结构为框架-核心筒结构，C 座写字楼的结构体系为框架-剪力墙结构，裙房结构体系为框架结构。商务办公楼 H 座 28 层，建筑面积 40501.04 m2，建筑总高度 98.40m；写字楼 A 座 28 层，建筑面积 22767.00 m2，建筑总高度 93.60m；B 座 25 层，建筑面积 20601.04 m2，建筑总高度84.00m；C 座 22 层，建筑面积 18370.08 m2，建筑总高度 73.40m；多层商铺三层，建筑总面积 5457.20m2。主体所用钢筋：HPB235：φ6、φ8、φ10、φ12；HRB400：10、12、14、16、18、20、22、25、28。三、施工总体安排3.1 施工准备3.1.1 测量准备根据地下室顶板上预埋的主楼内控点，通过激光经纬仪竖向投点或吊线的方法，在楼板混凝土浇注完成后，将主楼内控点位置引至该楼层，并放出轴线和墙、柱位置线。3.1.2 机具准备设备名称设备型号台数电焊机BX-3302电渣压力焊机JSD-6004闪光对焊机UN1-1002钢筋切断机GJ-40A2钢筋弯曲机WG-40A-12钢筋调直机TZ-8-1323.2 施工手续现场所有钢筋工必须具备上岗证，焊工必须具备合格证（在有效期内）。未经培训的人员严禁操作设备。3.3 审图施工前认真查阅图纸（包括与建筑图对应的情况）、方案、相关安全质量规范，做到图纸上的问题提前与设计联系解决，配筋及施工中重点突出。3.4 管理人员及劳务人员培训项目技术部按规定对项目相关部门进行方案措施交底（包括书面和口头）。四、主要施工方法4.1 原材采购与供应钢筋选用国家大型钢厂的热轧Ⅰ级、Ⅲ级钢筋，严格执行ISO9001:2000 质量标准和相关程序文件。4.2 配筋及相关要求4.2.1 砼保护层厚度：受力钢筋的混凝土保护层厚度详见下表，且作如下补充：1）楼板受力钢筋的混凝土保护层厚度同该表中的“墙”保护层厚度。2）梁、柱中箍筋和构造钢筋的保护层厚度为 15 毫米；墙、板中分布钢筋的保护层厚度不应小于该表中相应数值减 10 毫米。3）梁、柱中纵向受力钢筋的混凝土保护层实际厚度亦不应大于 40毫米。4.2.2 钢筋锚固受拉钢筋的最小锚固长度和受拉钢筋抗震锚固长度按国标图籍03G101-1。4.3 施工方法4.3.1 准备及基本方法(1)...
