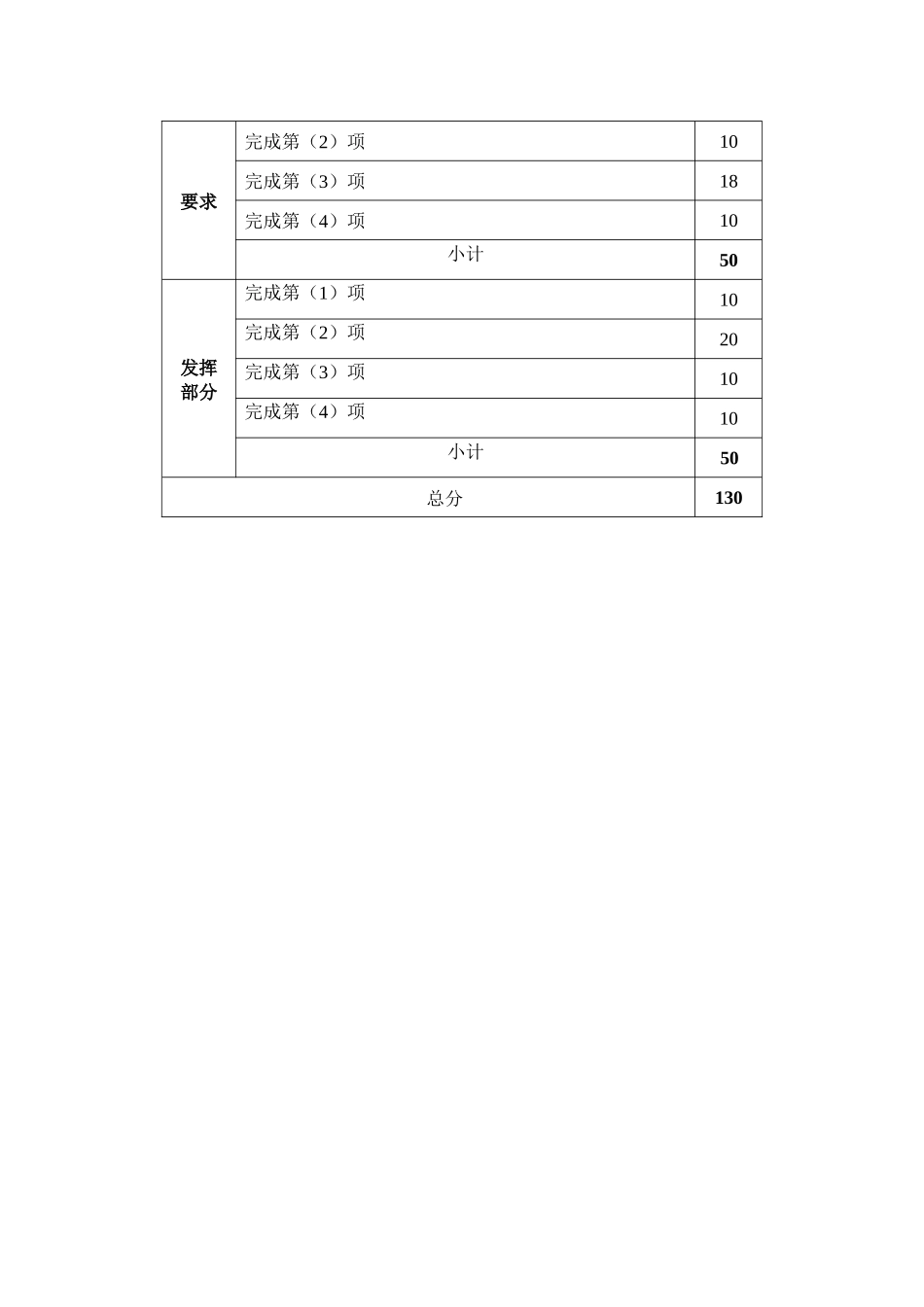

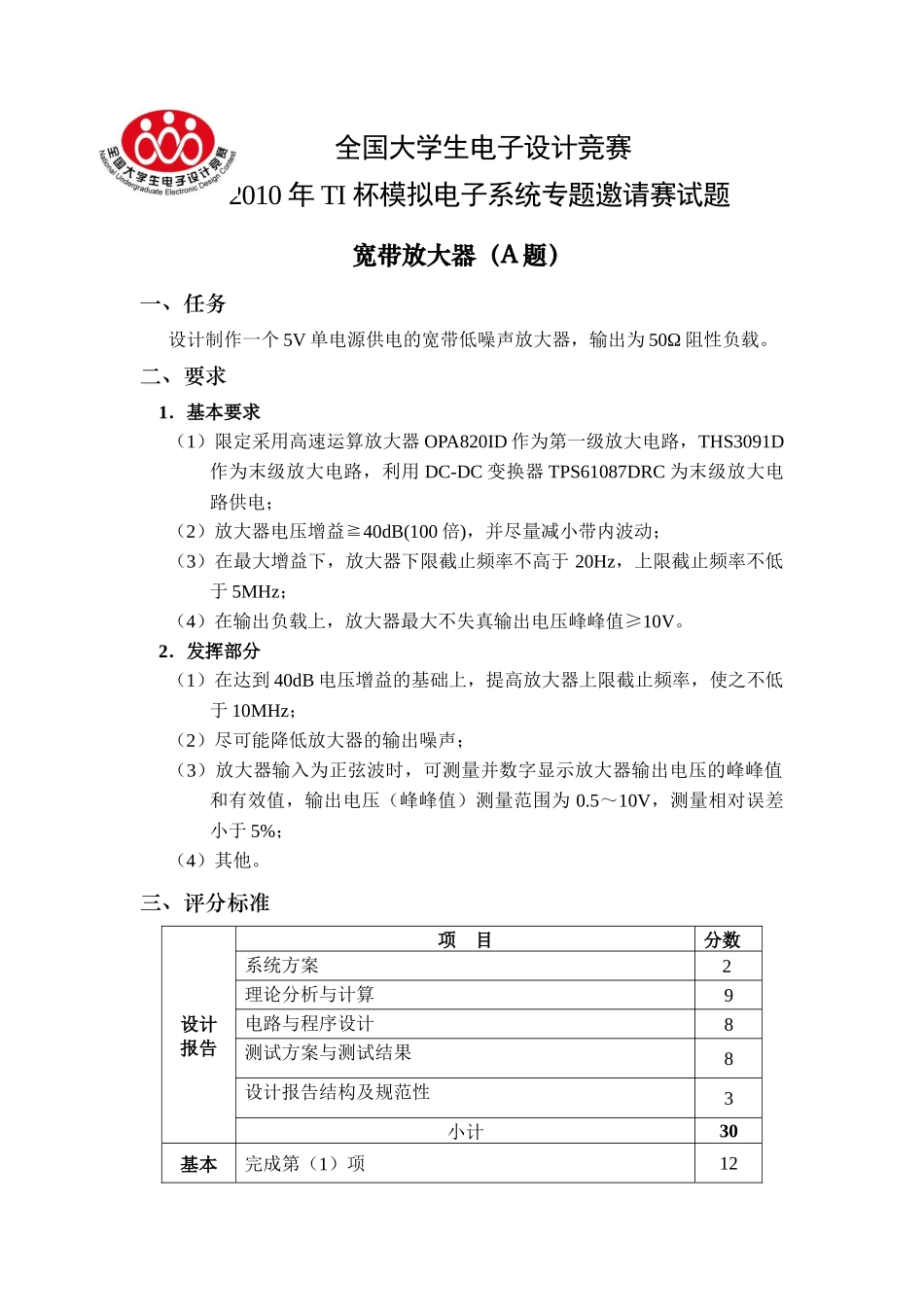

全国大学生电子设计竞赛 2010 年 TI 杯模拟电子系统专题邀请赛试题宽带放大器（A 题） 一、任务设计制作一个 5V 单电源供电的宽带低噪声放大器，输出为 50Ω 阻性负载。二、要求1．基本要求（1）限定采用高速运算放大器 OPA820ID 作为第一级放大电路，THS3091D作为末级放大电路，利用 DC-DC 变换器 TPS61087DRC 为末级放大电路供电；（2）放大器电压增益≧40dB(100 倍)，并尽量减小带内波动； （3）在最大增益下，放大器下限截止频率不高于 20Hz，上限截止频率不低于 5MHz；（4）在输出负载上，放大器最大不失真输出电压峰峰值≥10V。2．发挥部分（1）在达到 40dB 电压增益的基础上，提高放大器上限截止频率，使之不低于 10MHz； （2）尽可能降低放大器的输出噪声；（3）放大器输入为正弦波时，可测量并数字显示放大器输出电压的峰峰值和有效值，输出电压（峰峰值）测量范围为 0.5～10V，测量相对误差小于 5%；（4）其他。三、评分标准设计报告项 目分数系统方案2理论分析与计算9电路与程序设计8测试方案与测试结果8设计报告结构及规范性3小计30基本完成第（1）项12要求完成第（2）项10完成第（3）项18完成第（4）项10小计50发挥部分完成第（1）项10完成第（2）项20完成第（3）项10完成第（4）项10小计50 总分130全国大学生电子设计竞赛 2010 年 TI 杯模拟电子系统专题邀请赛试题 点光源跟踪系统（B 题）一、任务设计并制作一个能够检测并指示点光源位置的光源跟踪系统，系统示意图如图 1 所示。光源 B 使用单只 1W 白光 LED，固定在一支架上。LED 的电流能够在 150～350mA 的范围内调节。初始状态下光源中心线与支架间的夹角 θ 约为 60º，光源距地面高约 100cm，支架可以用手动方式沿着以 A 为圆心、半径 r 约 173cm 的 圆 周 在 不 大 于±45º 的范围内移动，也可以沿直线 LM 移动。在光源后 3 cm 距离内、光源中心线垂直平 面 上 设 置 一 直 径 不 小 于 60cm 暗色纸板。光源跟踪系统 A 放置在地面，通过使用光敏器件检测光照强度判断光源的位置，并以激光笔指示光源的位置。 图 1 光源跟踪系统示意图二、要求1．基本要求（1）光源跟踪系统中的指向激光笔可以通过现场设置参数的方法尽快指向点光源； （2）将激光笔光点调偏离点光源中心 30cm 时，激光笔能够尽快指向点光源；（3）在激光笔基本对准光源时，以 A 为圆心，将光源支架沿着圆周缓慢（...
