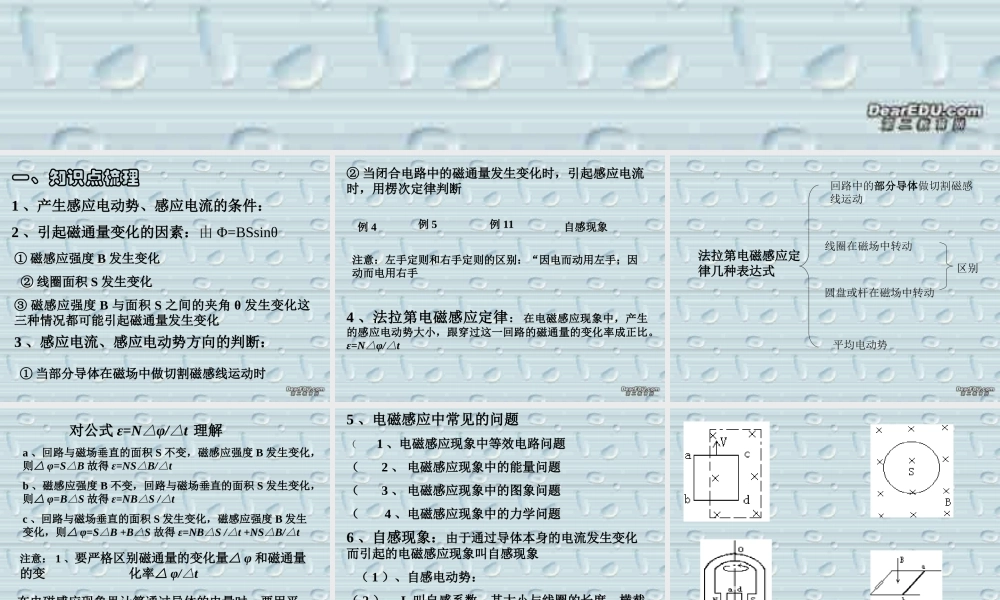

电磁感应复习课件示例一一、知识点梳理1 、产生感应电动势、感应电流的条件:2 、引起磁通量变化的因素:由 Φ=BSsinθ① 磁感应强度 B 发生变化 ② 线圈面积 S 发生变化 ③ 磁感应强度 B 与面积 S 之间的夹角 θ 发生变化这三种情况都可能引起磁通量发生变化3 、感应电流、感应电动势方向的判断: ① 当部分导体在磁场中做切割磁感线运动时 ② 当闭合电路中的磁通量发生变化时,引起感应电流时,用楞次定律判断 例 4 例 11例 5 自感现象注意:左手定则和右手定则的区别:“因电而动用左手;因动而电用右手 4 、法拉第电磁感应定律:在电磁感应现象中,产生的感应电动势大小,跟穿过这一回路的磁通量的变化率成正比。ε=Νφ/t△△法拉第电磁感应定律几种表达式回路中的部分导体做切割磁感线运动 线圈在磁场中转动圆盘或杆在磁场中转动区别平均电动势对公式 ε=Νφ/t△△ 理解a 、回路与磁场垂直的面积 S 不变,磁感应强度 B 发生变化,则△ φ=SB△故得 ε=ΝSB/t△△b 、磁感应强度 B 不变,回路与磁场垂直的面积 S 发生变化,则△ φ=BS△ 故得 ε=ΝBS /t△△c 、回路与磁场垂直的面积 S 发生变化,磁感应强度 B 发生变化,则△ φ=SB +BS△△ 故得 ε=ΝBS /t +ΝSB/t△△△△注意: 1 、要严格区别磁通量的变化量△ φ 和磁通量的变 化率△ φ/t△ 在电磁感应现象里计算通过导体的电量时,要用平均感应电动势。 Q= 、、、、、 =φ/R△ 例 85 、电磁感应中常见的问题( 1 、电磁感应现象中等效电路问题( 2 、 电磁感应现象中的能量问题 ( 3 、 电磁感应现象中的图象问题( 4 、电磁感应现象中的力学问题6 、自感现象:由于通过导体本身的电流发生变化而引起的电磁感应现象叫自感现象 ( 1 )、自感电动势: ( 2 )、 L 叫自感系数,其大小与线圈的长度、横截面积、匝数、有无铁心决定。( 3 )、自感现象的应用:日光灯
