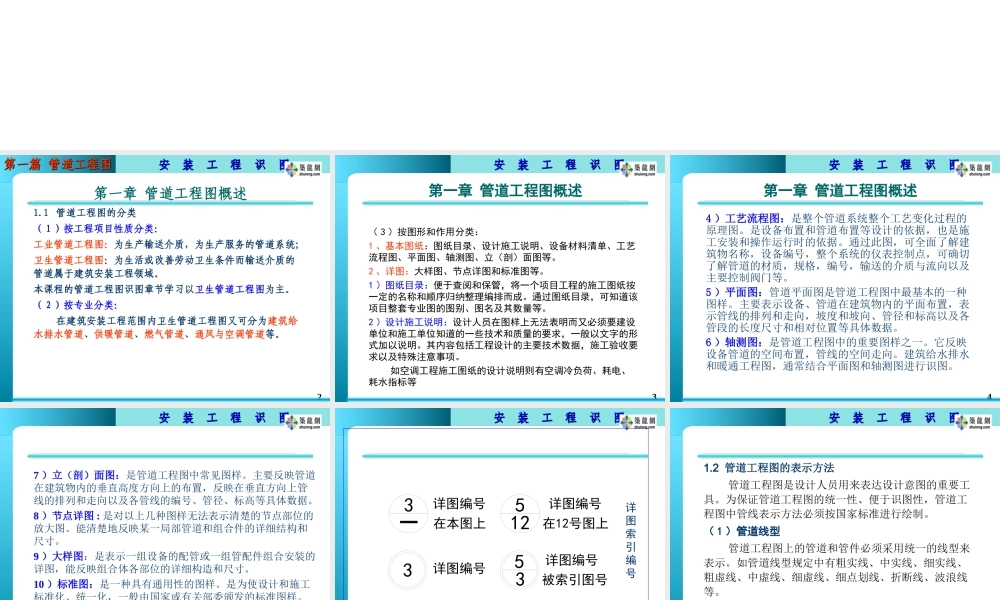

1管 道 安 装 工 程 识 图管 道 安 装 工 程 识 图 2安 装 工 程 识 图安 装 工 程 识 图第一章 管道工程图概述1.1 管道工程图的分类（ 1 ）按工程项目性质分类：工业管道工程图：为生产输送介质，为生产服务的管道系统；卫生管道工程图：为生活或改善劳动卫生条件而输送介质的管道属于建筑安装工程领域。本课程的管道工程图识图章节学习以卫生管道工程图为主。（ 2 ）按专业分类： 在建筑安装工程范围内卫生管道工程图又可分为建筑给水排水管道、供暖管道、燃气管道、通风与空调管道等。第一篇 管道工程图第一篇 管道工程图 3安 装 工 程 识 图安 装 工 程 识 图（ 3 ）按图形和作用分类：1 、基本图纸：图纸目录、设计施工说明、设备材料清单、工艺流程图、平面图、轴测图、立（剖）面图等。2 、详图：大样图、节点详图和标准图等。1 ）图纸目录：便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该项目整套专业图的图别、图名及其数量等。2 ）设计施工说明：设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量的要求，一般以文字的形式加以说明。其内容包括工程设计的主要技术数据，施工验收要求以及特殊注意事项。 如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等第一章 管道工程图概述 4安 装 工 程 识 图安 装 工 程 识 图4 ）工艺流程图：是整个管道系统整个工艺变化过程的原理图。是设备布置和管道布置等设计的依据，也是施工安装和操作运行时的依据。通过此图，可全面了解建筑物名称，设备编号，整个系统的仪表控制点，可确切了解管道的材质，规格，编号，输送的介质与流向以及主要控制阀门等。5 ）平面图：管道平面图是管道工程图中最基本的一种图样。主要表示设备、管道在建筑物内的平面布置，表示管线的排列和走向，坡度和坡向、管径和标高以及各管段的长度尺寸和相对位置等具体数据。6 ）轴测图：是管道工程图中的重要图样之一。它反映设备管道的空间布置，管线的空间走向。建筑给水排水和暖通工程图，通常结合平面图和轴测图进行识图。第一章 管道工程图概述 5安 装 工 程 识 图安 装 工 程 识 图7 ）立（剖）面图：是管道工程图中常见图样。主要反映管道在建筑物内的垂直高度方向上的布置，反映在垂直方向上管线的排列和走向以及各管线的编号、管径、...
