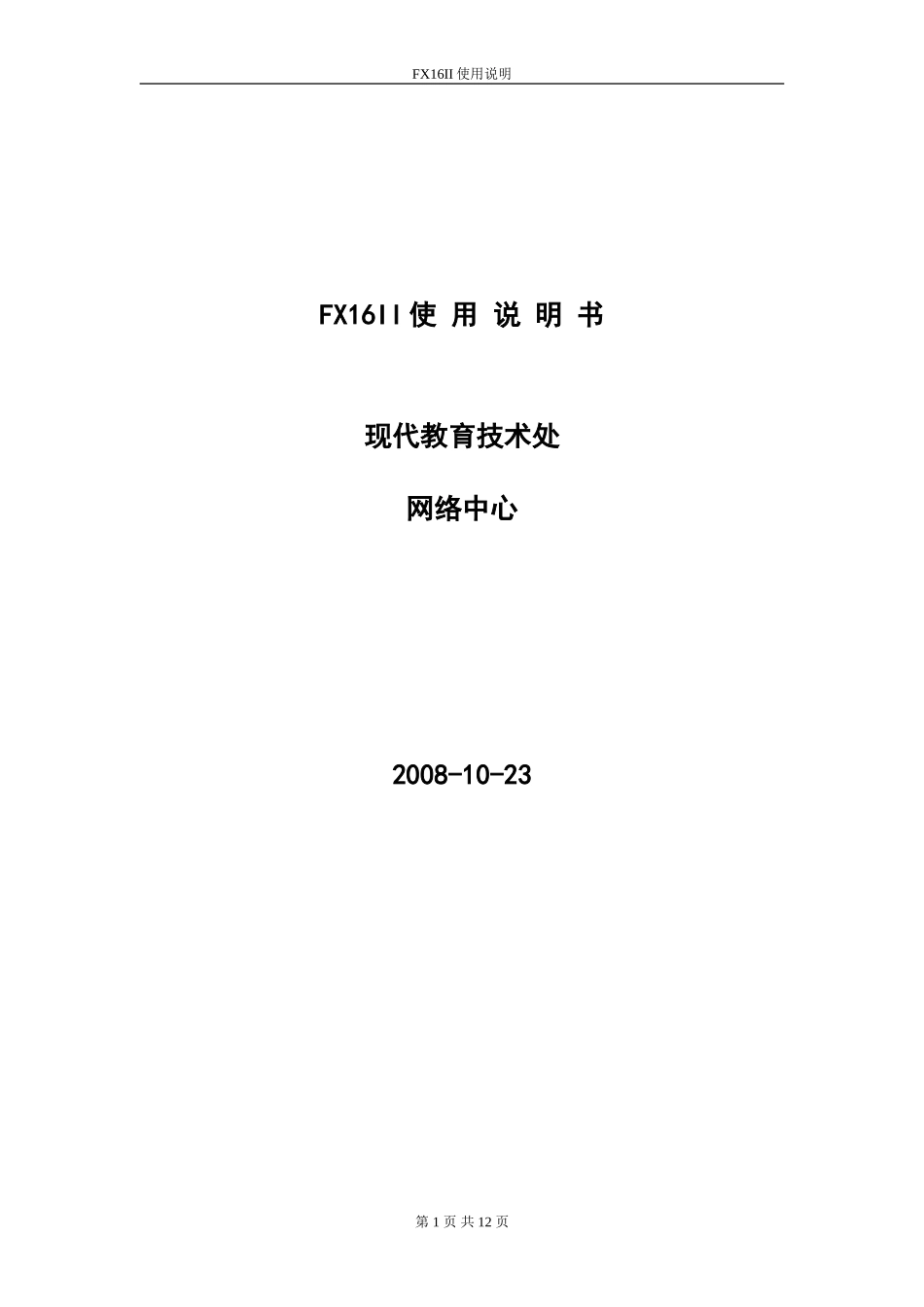

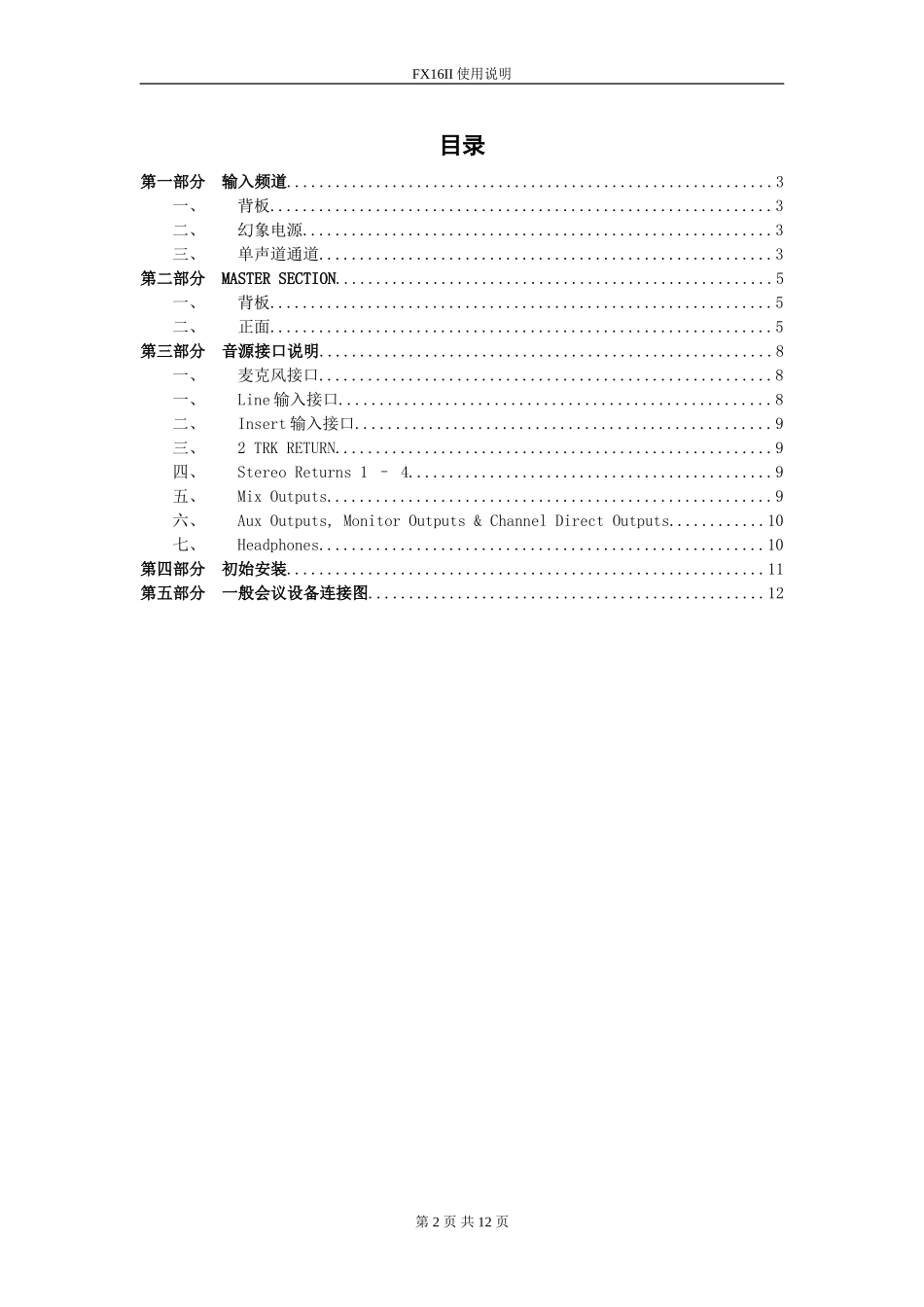

FX16II 使用说明 FX16II 使 用 说 明 书现代教育技术处网络中心2008-10-23第 1 页 共 12 页 FX16II 使用说明 目录第一部分 输入频道............................................................3一、背板..............................................................3二、幻象电源..........................................................3三、单声道通道........................................................3第二部分 MASTER SECTION......................................................5一、背板..............................................................5二、正面..............................................................5第三部分 音源接口说明........................................................8一、麦克风接口........................................................8一、Line 输入接口.....................................................8二、Insert 输入接口...................................................9三、2 TRK RETURN......................................................9四、Stereo Returns 1 – 4.............................................9五、Mix Outputs.......................................................9六、Aux Outputs, Monitor Outputs & Channel Direct Outputs............10七、Headphones.......................................................10第四部分 初始安装...........................................................11第五部分 一般会议设备连接图.................................................12第 2 页 共 12 页 FX16II 使用说明 第一部分 输入频道一、背板1、DIR 1（DIRECT OUTPUT 直接输出）：可接磁带录音机或者效果处理器。2、 MIC（MIC Input 麦克风输入）：可接麦克风、话筒等一切稳定或不稳定的音源设备3、 LINE（LINE Input 线性输入）：一般用来接音源稳定的设备，如 CD 机、磁带机等；但也可用来接音源不稳定的设备，如话筒，必须保证音源线足够短。4、 INS（INSERT POINT 断点插入插口,也称又出又进插口），这个插座一般用于将一个信号处理设备直接插入到调音台的某个输入或者输出通道，对该通道的音频信号进行更精细的处理。二、幻象电源5...
