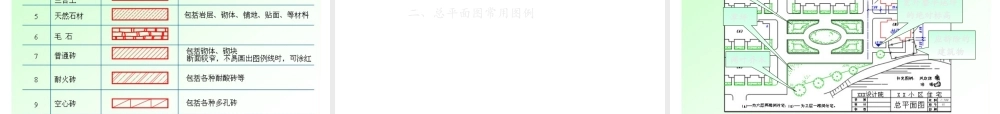

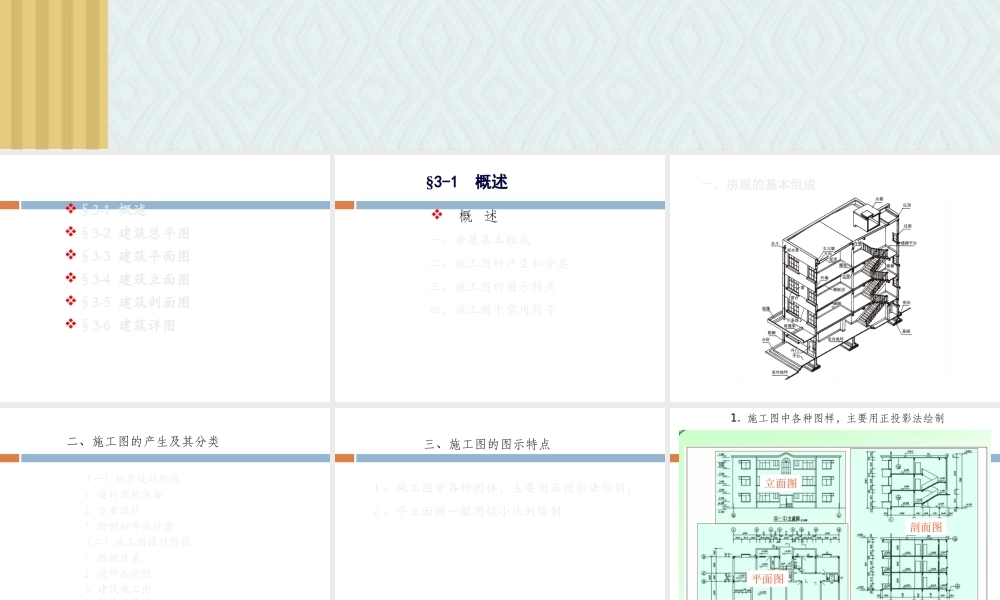

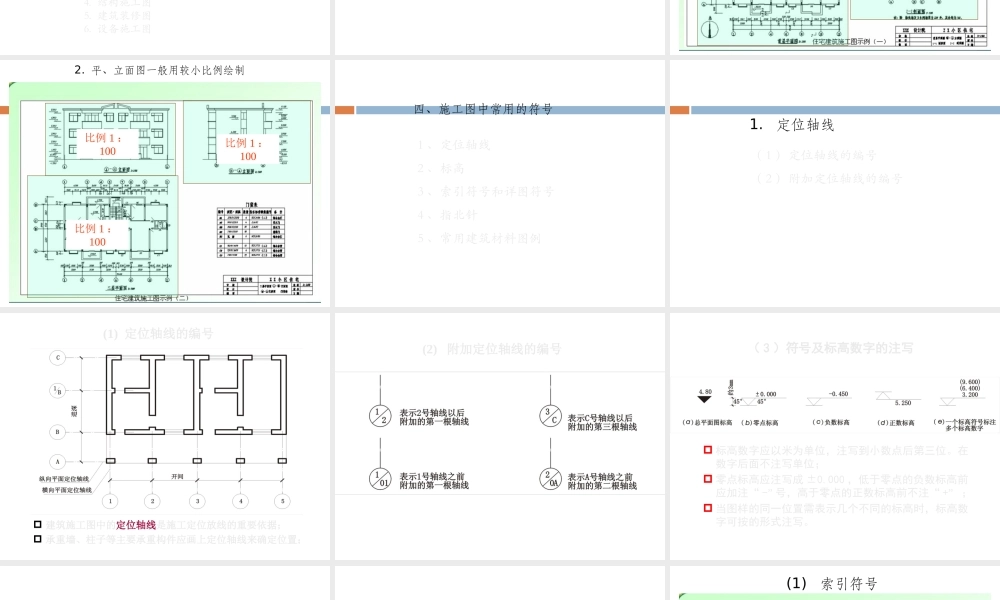

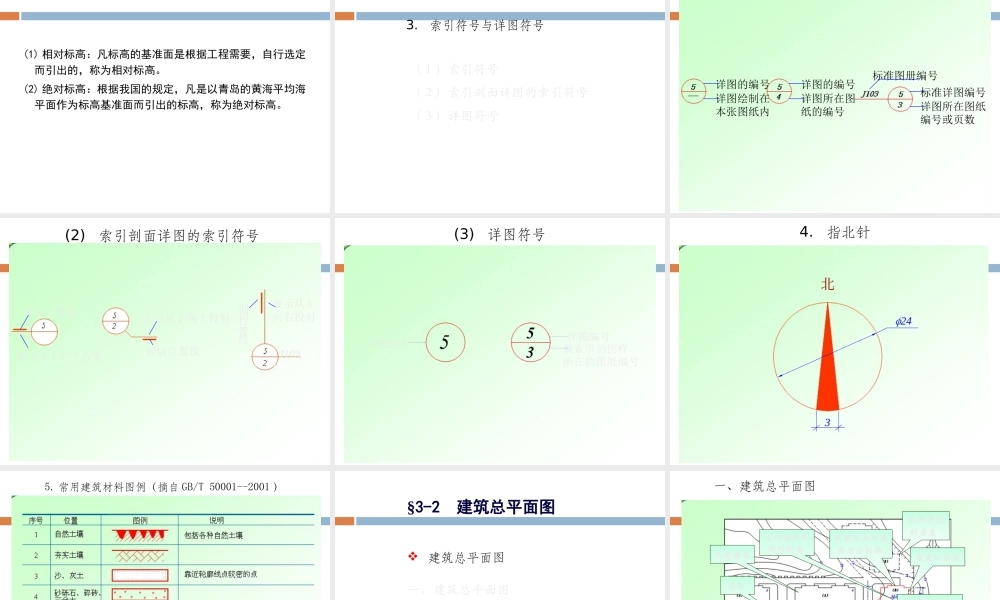

《建筑识图》《建筑识图》建筑工程图建筑工程图§3-1 概述§3-2 建筑总平图§3-3 建筑平面图§3-4 建筑立面图§3-5 建筑剖面图§3-6 建筑详图 概 述一、房屋基本组成二、施工图的产生和分类三、施工图的图示特点四、施工图中常用符号§3-1 概述一、房屋的基本组成二、施工图的产生及其分类 （一）初步设计阶段 1. 设计前的准备 2. 方案设计 3. 绘制初步设计图 （二）施工图设计阶段 1. 图纸目录 2. 设计总说明 3. 建筑施工图 4. 结构施工图 5. 建筑装修图 6. 设备施工图三、施工图的图示特点1 、施工图中各种图样，主要用正投影法绘制；2 、平立面图一般用较小比例绘制1. 施工图中各种图样，主要用正投影法绘制立面图平面图剖面图2. 平、立面图一般用较小比例绘制比例 1 ：100比例 1 ：100比例 1 ：100四、施工图中常用的符号1 、定位轴线2 、标高3 、索引符号和详图符号4 、指北针5 、常用建筑材料图例1. 定位轴线（ 1 ）定位轴线的编号（ 2 ）附加定位轴线的编号(1) 定位轴线的编号 建筑施工图中的定位轴线是施工定位放线的重要依据； 承重墙、柱子等主要承重构件应画上定位轴线来确定位置；(2) 附加定位轴线的编号（ 3 ）符号及标高数字的注写 标高数字应以米为单位，注写到小数点后第三位。在数字后面不注写单位； 零点标高应注写成 ±0.000 ，低于零点的负数标高前应加注“ -” 号，高于零点的正数标高前不注“ +” ； 当图样的同一位置需表示几个不同的标高时，标高数字可按的形式注写。(1) 相对标高：凡标高的基准面是根据工程需要，自行选定而引出的，称为相对标高。 (2) 绝对标高：根据我国的规定，凡是以青岛的黄海平均海平面作为标高基准面而引出的标高，称为绝对标高。3. 索引符号与详图符号（ 1 ）索引符号（ 2 ）索引剖面详图的索引符号（ 3 ）详图符号(1) 索引符号详图的编号详图绘制在本张图纸内详图所在图纸的编号详图的编号标准详图编号详图所在图纸编号或页数标准图册编号(2) 索引剖面详图的索引符号剖切位置线表示从上向下投射表示从下向上投射剖切位置线表示从左向右投射线剖切位置J103(3) 详图符号详图编号被索引的图样所在的图纸编号详图编号4. 指北针2435. 常用建筑材料图例（摘自 GB/T 50001--2001 ） 建筑总平面图一、建筑总平面图二、总平面图常用图例§3-2 建筑总平面图一、建筑总平面图新建房...
