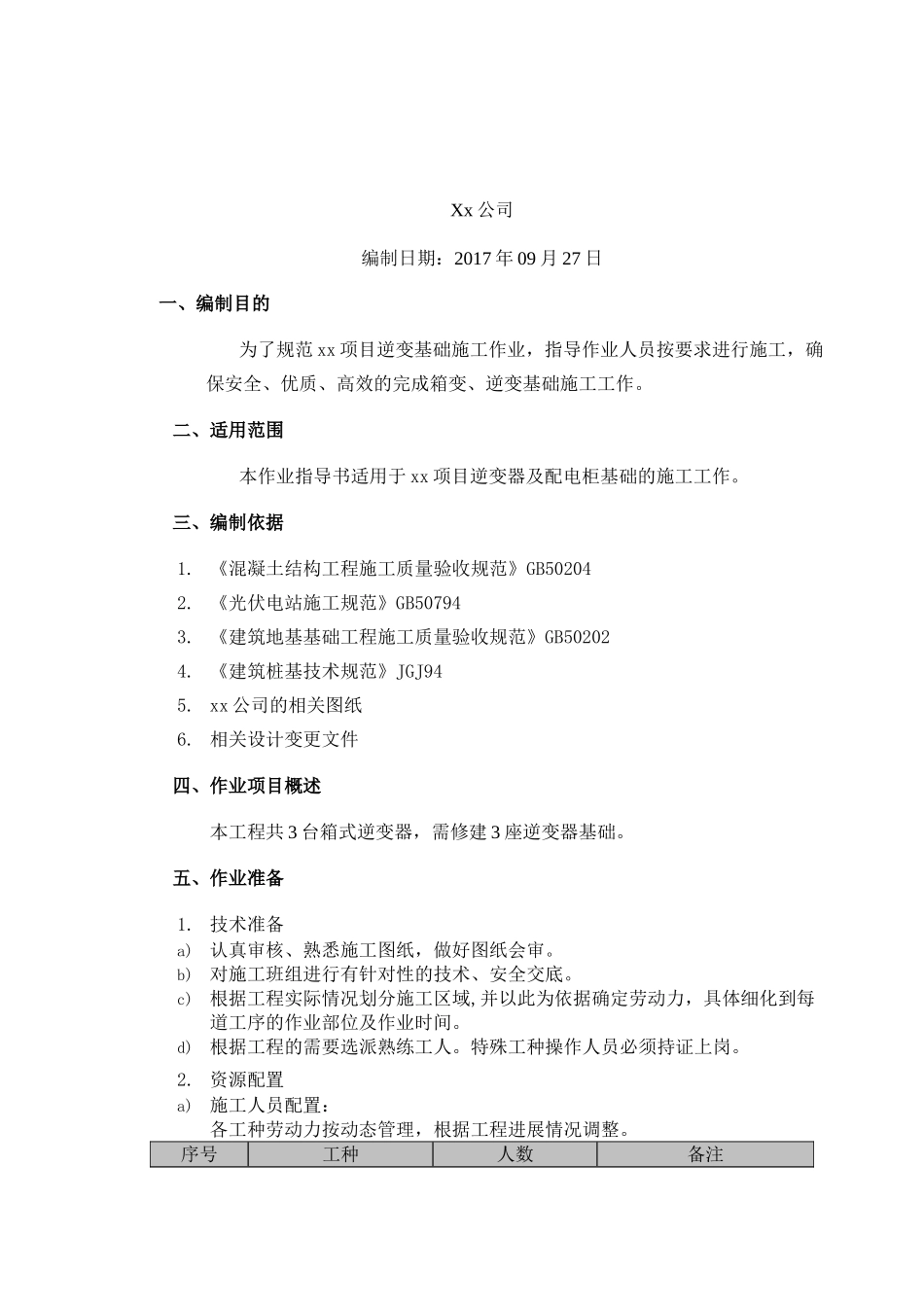

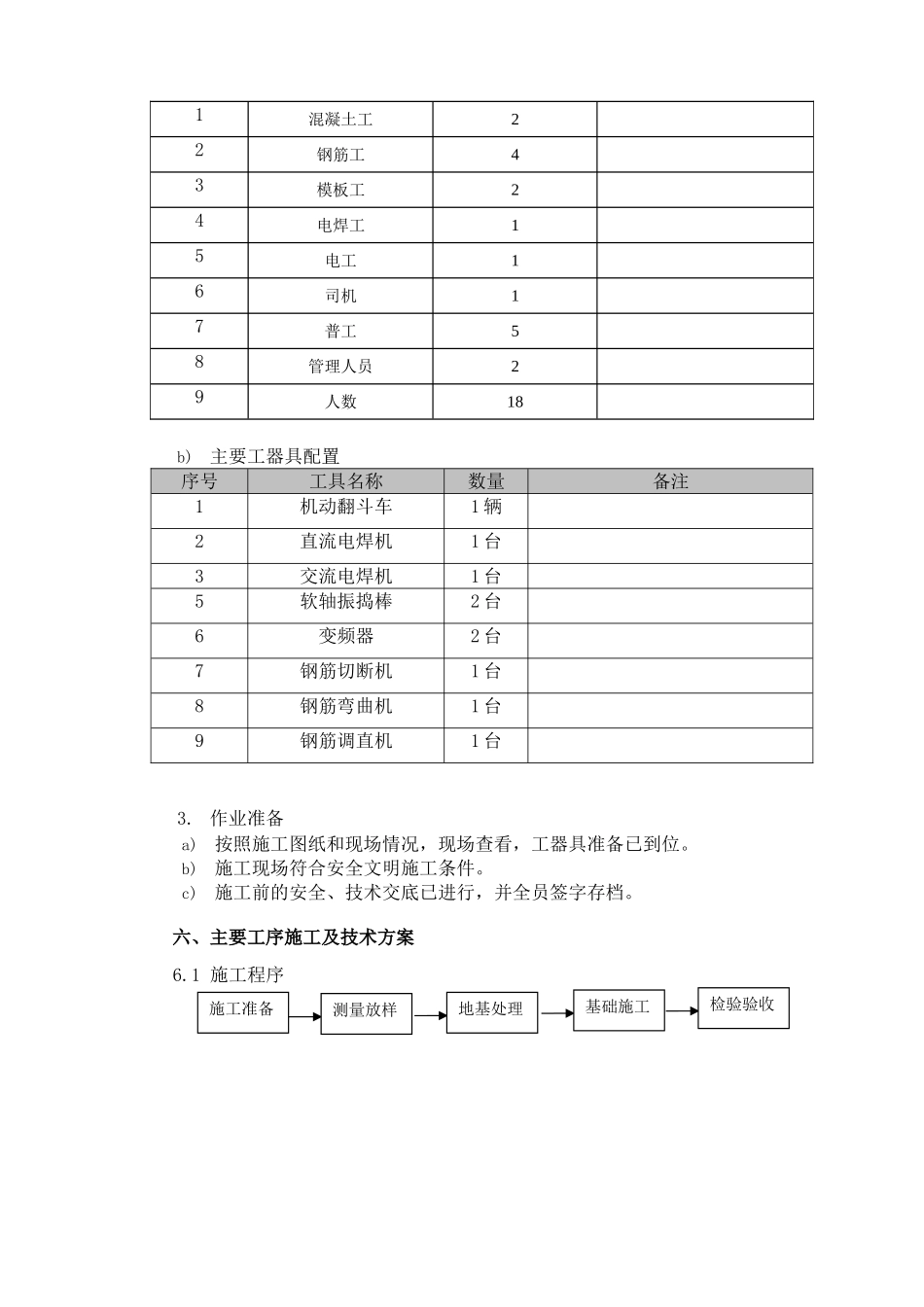

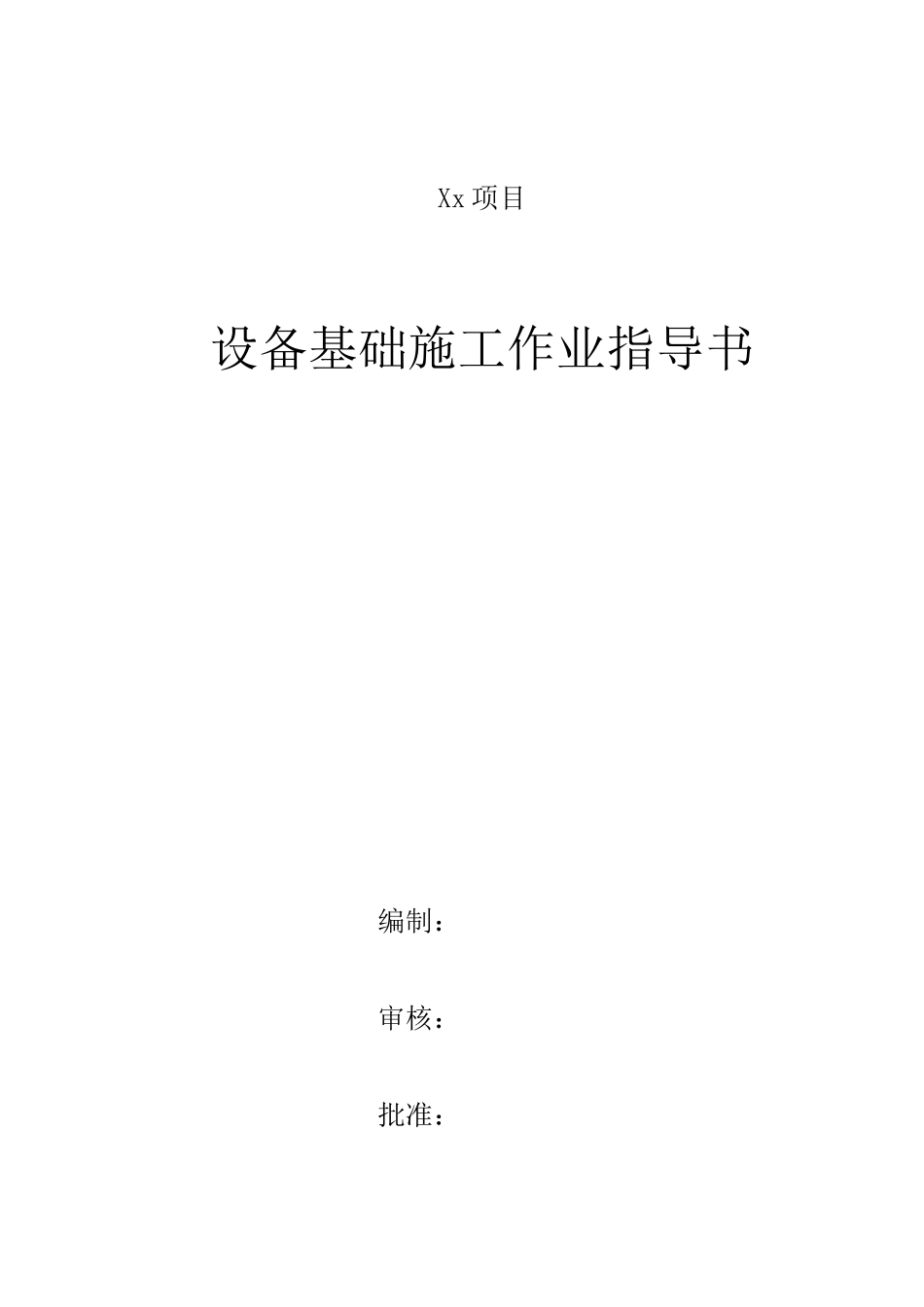

Xx 项目设备基础施工作业指导书编制：审核：批准： Xx 公司编制日期：2017 年 09 月 27 日一、编制目的为了规范 xx 项目逆变基础施工作业，指导作业人员按要求进行施工，确保安全、优质、高效的完成箱变、逆变基础施工工作。二、适用范围本作业指导书适用于 xx 项目逆变器及配电柜基础的施工工作。三、编制依据1. 《混凝土结构工程施工质量验收规范》GB502042. 《光伏电站施工规范》GB507943. 《建筑地基基础工程施工质量验收规范》GB502024. 《建筑桩基技术规范》JGJ945. xx 公司的相关图纸6. 相关设计变更文件四、作业项目概述本工程共 3 台箱式逆变器，需修建 3 座逆变器基础。五、作业准备1. 技术准备a)认真审核、熟悉施工图纸，做好图纸会审。b)对施工班组进行有针对性的技术、安全交底。c)根据工程实际情况划分施工区域,并以此为依据确定劳动力，具体细化到每道工序的作业部位及作业时间。d)根据工程的需要选派熟练工人。特殊工种操作人员必须持证上岗。2. 资源配置a)施工人员配置：各工种劳动力按动态管理，根据工程进展情况调整。序号工种人数备注1混凝土工22钢筋工43模板工24电焊工15电工16司机17普工58管理人员29人数18b)主要工器具配置序号工具名称数量备注1机动翻斗车1 辆2直流电焊机1 台3交流电焊机1 台 5软轴振捣棒2 台6变频器2 台7钢筋切断机1 台8钢筋弯曲机1 台9钢筋调直机1 台3. 作业准备a)按照施工图纸和现场情况，现场查看，工器具准备已到位。b)施工现场符合安全文明施工条件。c)施工前的安全、技术交底已进行，并全员签字存档。六、主要工序施工及技术方案6.1 施工程序施工准备测量放样地基处理基础施工检验验收6.2 工艺流程6.3 技术方案6.3.1 测量放样6.3.1.1 建筑高程控制根据图示高程及场坪施工单位提供的水准基点，引测不少于三点，标记于建筑物旁的适当位置，其设点处应方便视测，稳固，不下沉变形。6.3.1.2 轴线方位测控根据施工图纸总平面图与场坪施工单位提供的坐标控制桩，建立起各轴线平面控制网，使控制桩点牢固稳定。6.3.2 基础桩基施工6.3.2.1 会同设计、施工、检测、建设单位共同确定检测桩的位置，进行检测桩施工，检测桩总桩数至少为 2 根。6.3.2.2 桩身混凝土强度等级达到设计强度后，进行桩基检测试验，试桩检测试验报告须交设计单位一份。6.3.2.3 单桩竖向极限承载力标准值达到 230KN 后方可进行工程桩施工。6.3.3 基坑开挖 桩基位置测定 桩基施工 ...
