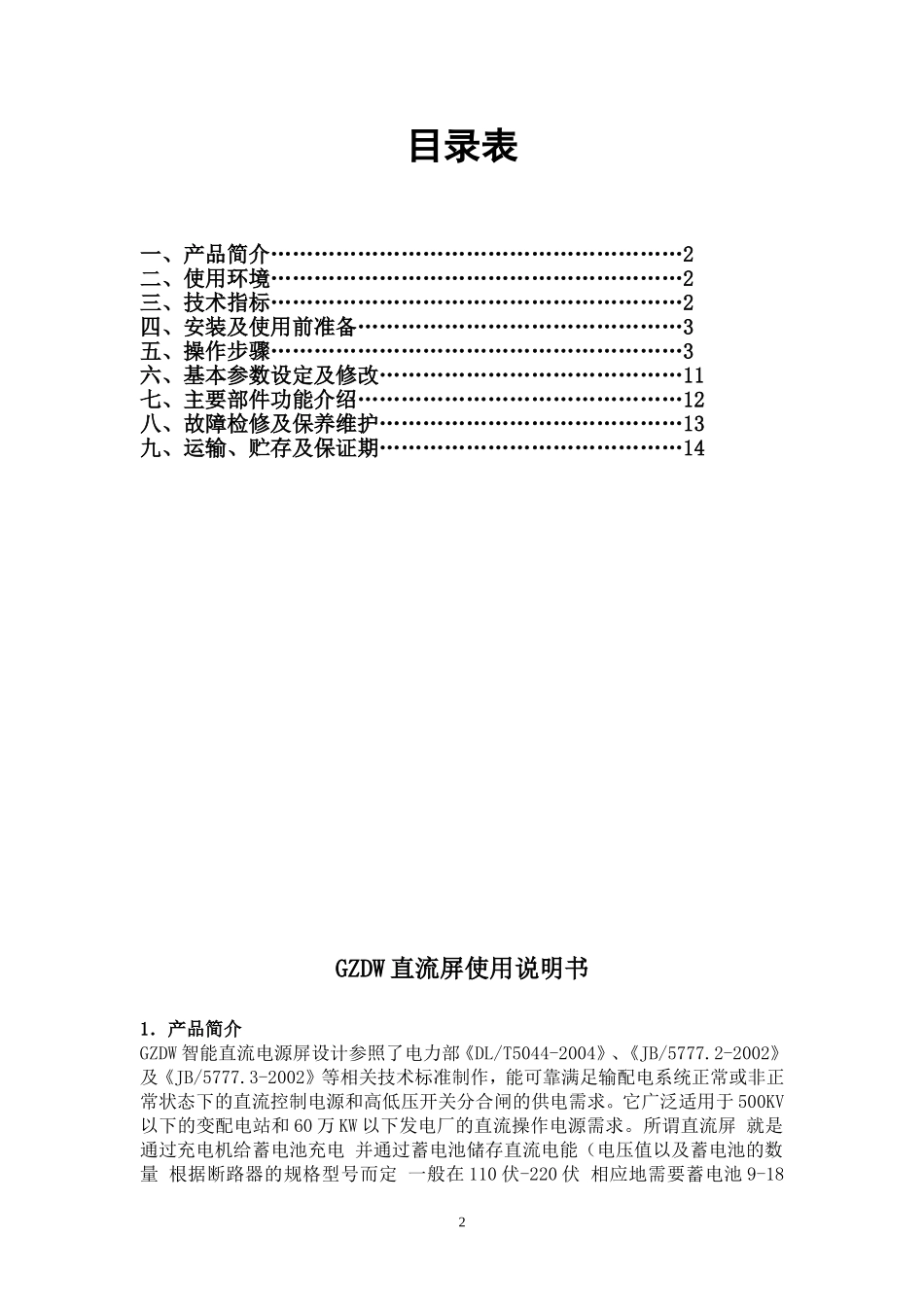

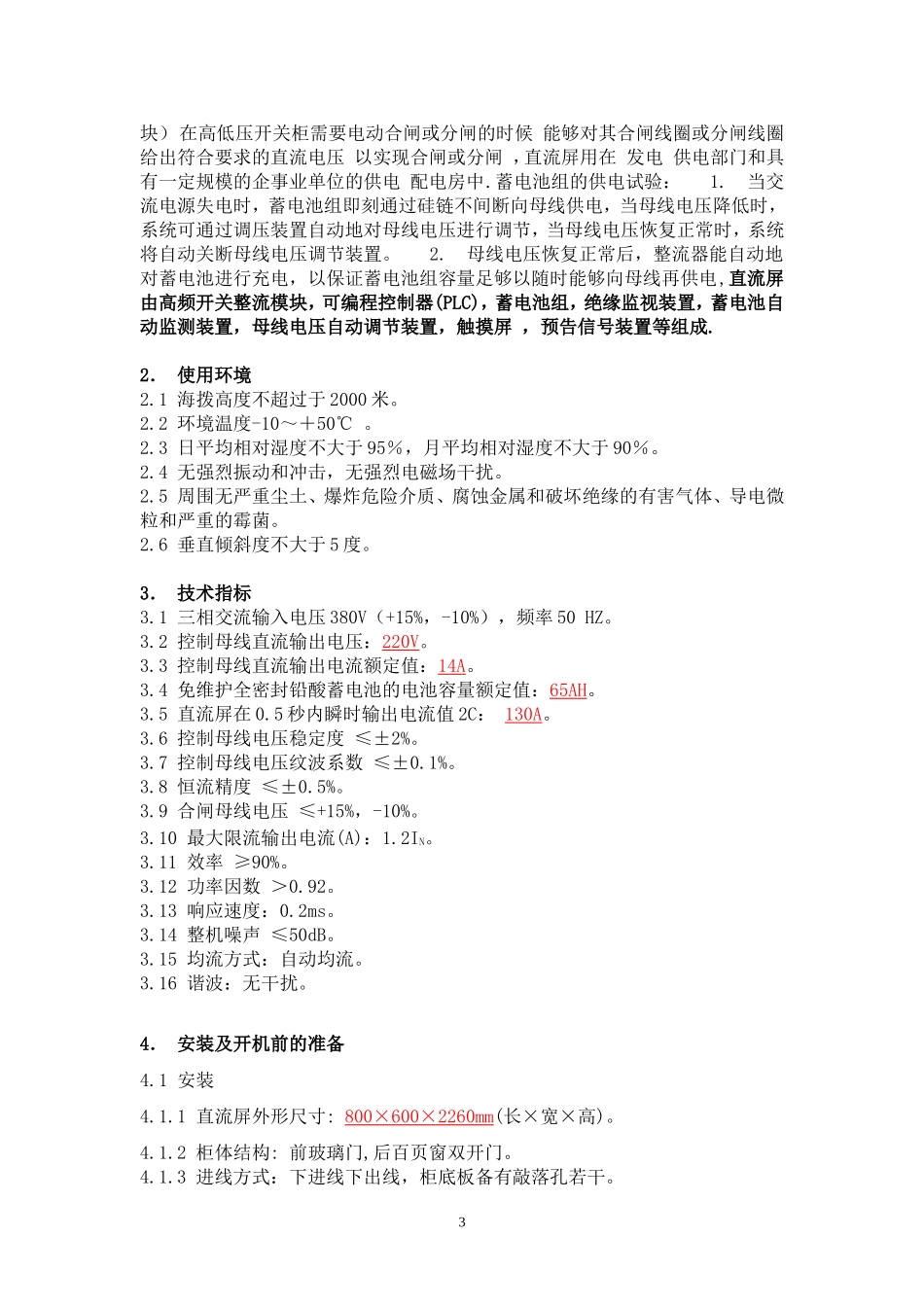

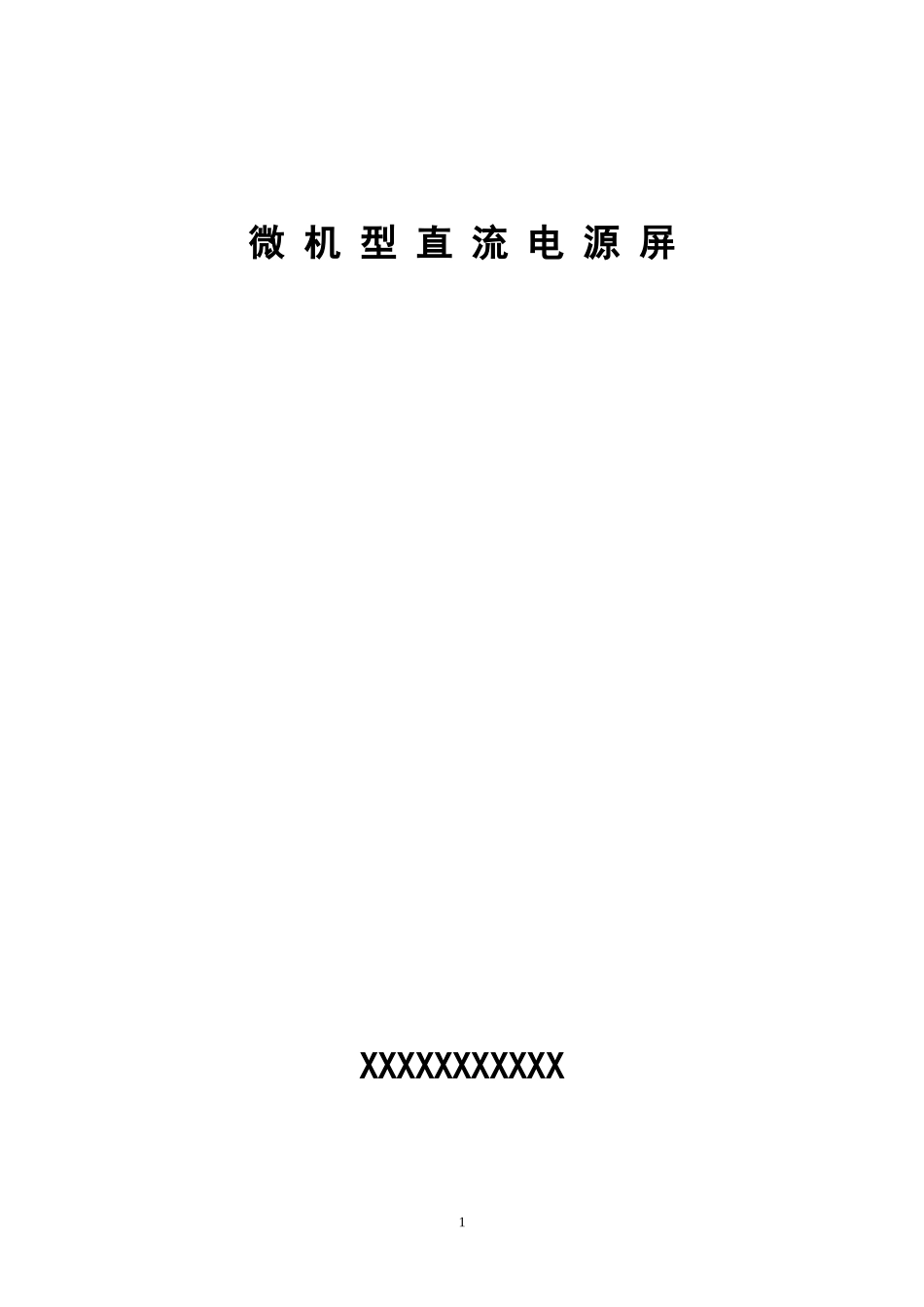

微 机 型 直 流 电 源 屏XXXXXXXXXXX1目录表一、产品简介…………………………………………………2二、使用环境…………………………………………………2三、技术指标…………………………………………………2四、安装及使用前准备………………………………………3五、操作步骤…………………………………………………3六、基本参数设定及修改……………………………………11七、主要部件功能介绍………………………………………12八、故障检修及保养维护……………………………………13九、运输、贮存及保证期……………………………………14GZDW 直流屏使用说明书1．产品简介GZDW 智能直流电源屏设计参照了电力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于 500KV以下的变配电站和 60 万 KW 以下发电厂的直流操作电源需求。所谓直流屏 就是通过充电机给蓄电池充电 并通过蓄电池储存直流电能（电压值以及蓄电池的数量 根据断路器的规格型号而定 一般在 110 伏-220 伏 相应地需要蓄电池 9-182块） 在高低压开关柜需要电动合闸或分闸的时候 能够对其合闸线圈或分闸线圈给出符合要求的直流电压 以实现合闸或分闸 ，直流屏用在 发电 供电部门和具有一定规模的企事业单位的供电 配电房中.蓄电池组的供电试验： 1. 当交流电源失电时，蓄电池组即刻通过硅链不间断向母线供电，当母线电压降低时，系统可通过调压装置自动地对母线电压进行调节，当母线电压恢复正常时，系统将自动关断母线电压调节装置。 2. 母线电压恢复正常后，整流器能自动地对蓄电池进行充电，以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏 ，预告信号装置等组成.2． 使用环境2.1 海拨高度不超过于 2000 米。2.2 环境温度-10～＋50℃ 。2.3 日平均相对湿度不大于 95％，月平均相对湿度不大于 90％。2.4 无强烈振动和冲击，无强烈电磁场干扰。2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。2.6 垂直倾斜度不大于 5 度。3． 技术指标3.1 三相交流输入电压 380V（+15%，-10%），频率 50 HZ。3.2 控制母线直流输出电压...
