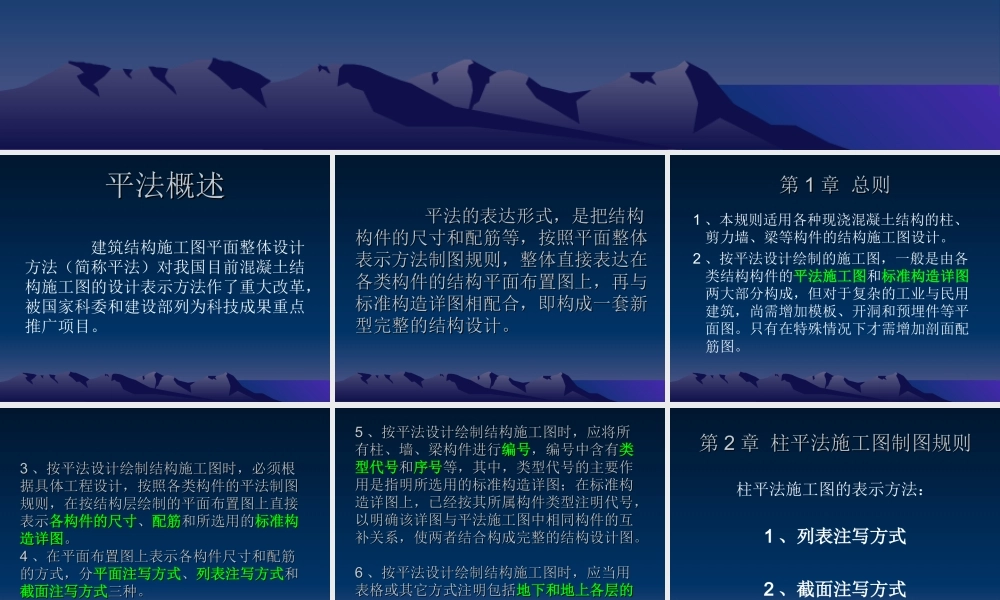

混凝土结构施工图混凝土结构施工图平面整体表示方法 制图规则03G101 － 1 图集 平法概述平法概述 建筑结构施工图平面整体设计方法（简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革，被国家科委和建设部列为科技成果重点推广项目。 平法的表达形式，是把结构平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新标准构造详图相配合，即构成一套新型完整的结构设计。型完整的结构设计。 第第 11 章 总则章 总则1 、本规则适用各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图设计。2 、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成，但对于复杂的工业与民用建筑，尚需增加模板、开洞和预埋件等平面图。只有在特殊情况下才需增加剖面配筋图。 33 、按平法设计绘制结构施工图时，必须根、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接规则，在按结构层绘制的平面布置图上直接表示表示各构件的尺寸各构件的尺寸、、配筋配筋和所选用的和所选用的标准构标准构造详图造详图。 。 44 、在平面布置图上表示各构件尺寸和配筋、在平面布置图上表示各构件尺寸和配筋的方式，分的方式，分平面注写方式平面注写方式、、列表注写方式列表注写方式和和截面注写方式截面注写方式三种。三种。 55 、按平法设计绘制结构施工图时，应将所、按平法设计绘制结构施工图时，应将所有柱、墙、梁构件进行有柱、墙、梁构件进行编号编号，编号中含有，编号中含有类类型代号型代号和和序号序号等，其中，类型代号的主要作等，其中，类型代号的主要作用是指明所选用的标准构造详图；在标准构用是指明所选用的标准构造详图；在标准构造详图上，已经按其所属构件类型注明代号，造详图上，已经按其所属构件类型注明代号，以明确该详图与平法施工图中相同构件的互以明确该详图与平法施工图中相同构件的互补关系，使两者结合构成完整的结构设计图。补关系，使两者结合构成完整的结构设计图。66 、按平法设计绘制结构施工图时，应当用、按平法设计绘制结构施工图时，应...
