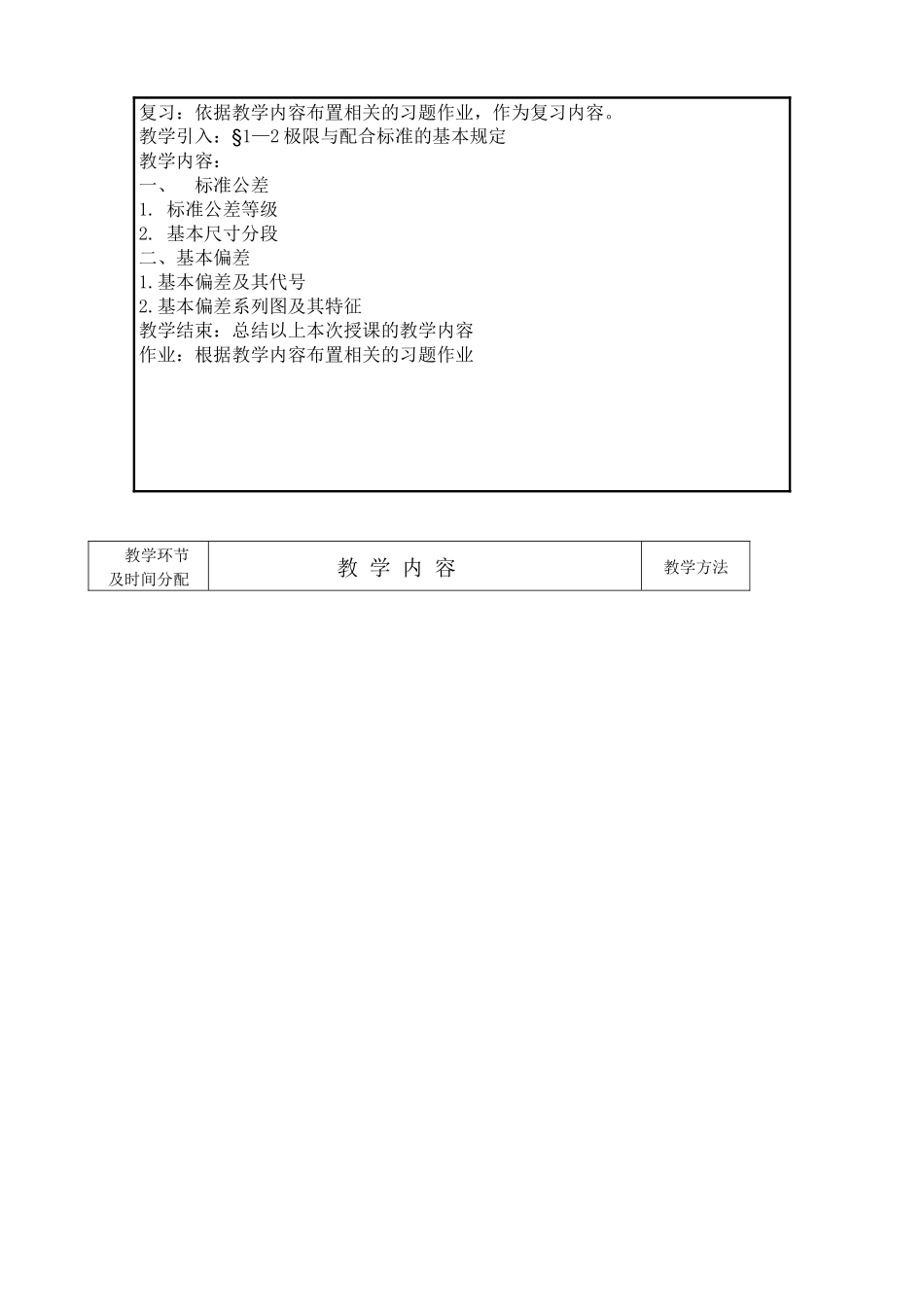

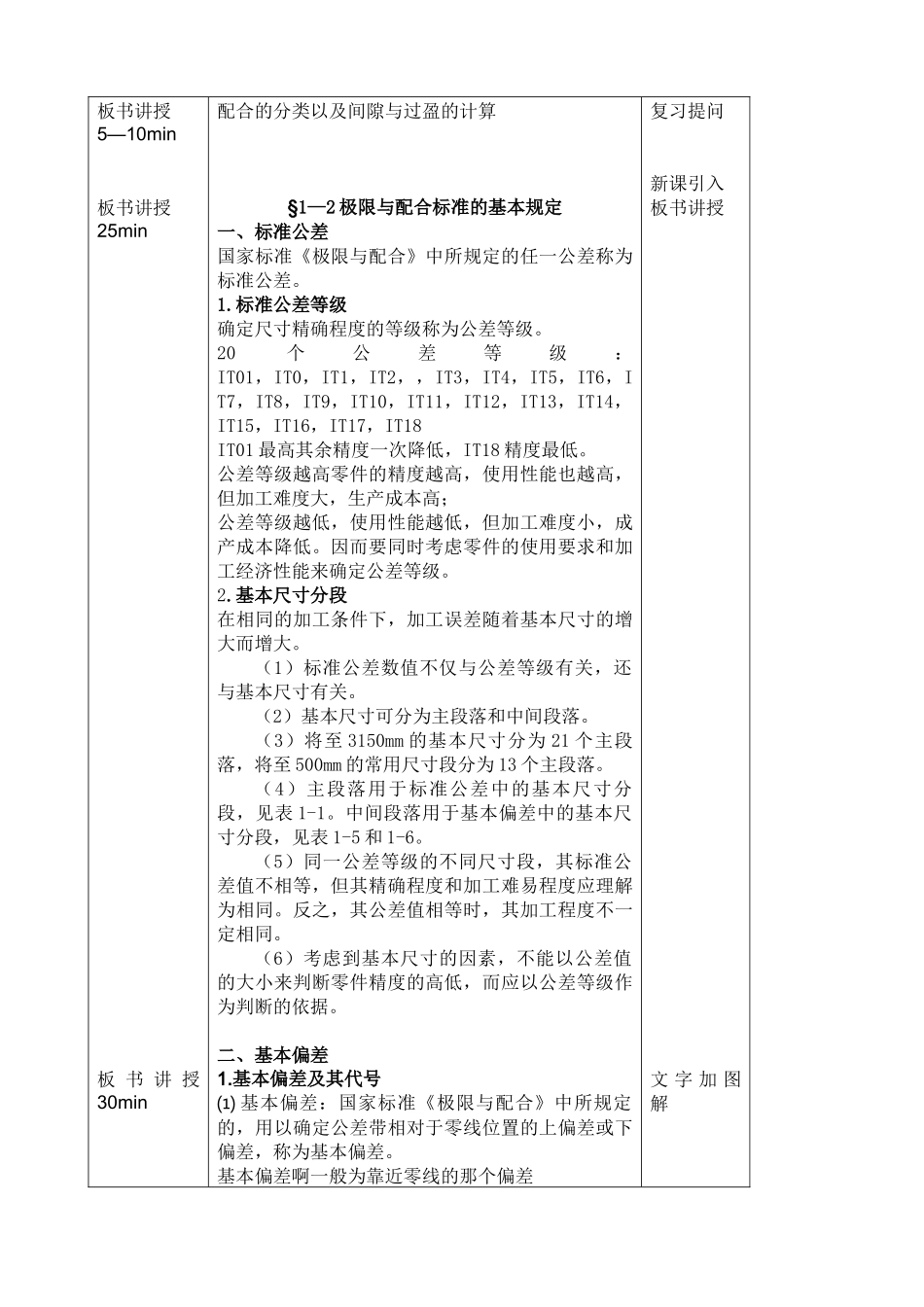

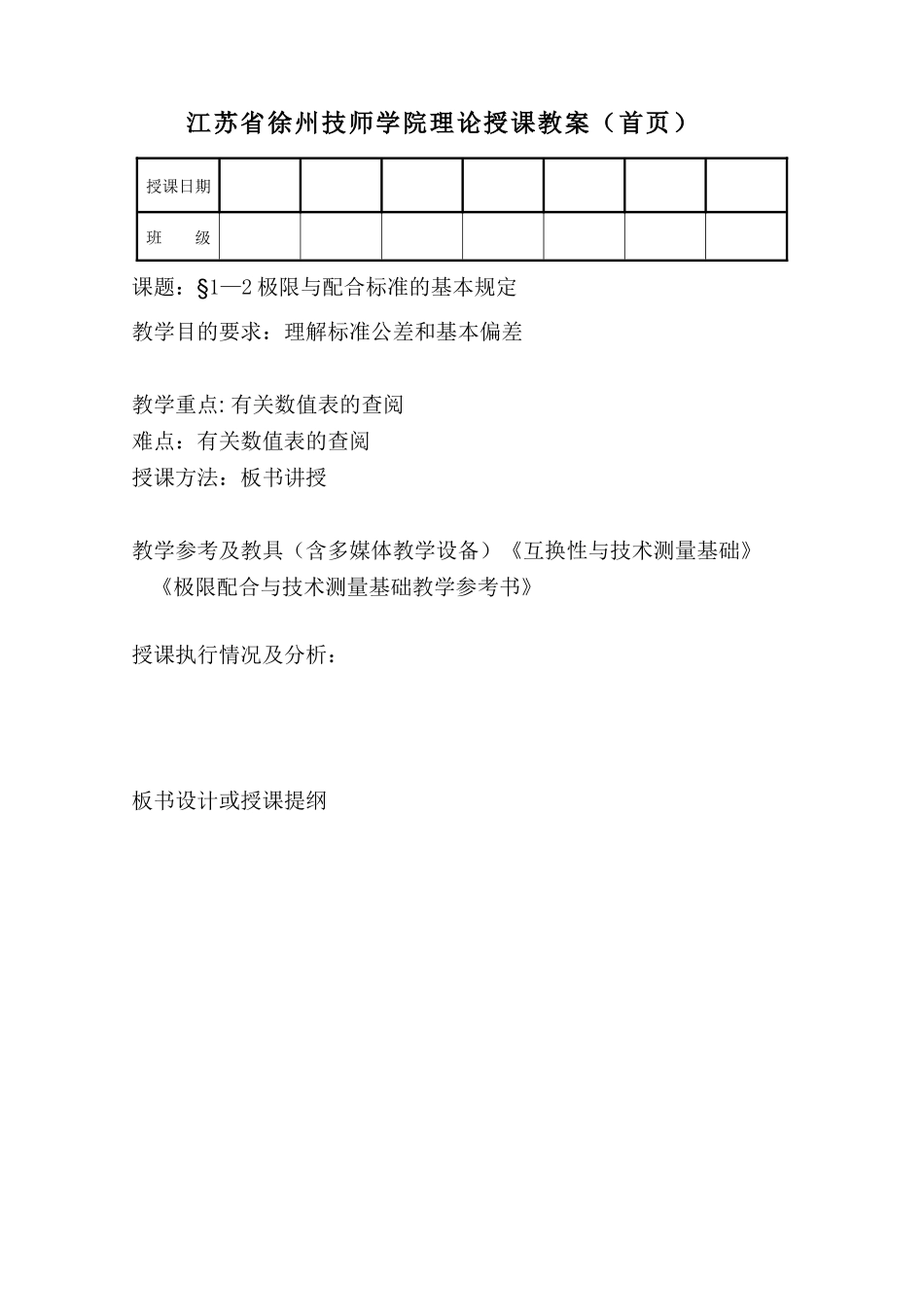

江苏省徐州技师学院理论授课教案(首页)授课日期班 级课题:§1—2 极限与配合标准的基本规定教学目的要求:理解标准公差和基本偏差 教学重点: 有关数值表的查阅难点:有关数值表的查阅授课方法:板书讲授教学参考及教具(含多媒体教学设备)《互换性与技术测量基础》 《极限配合与技术测量基础教学参考书》授课执行情况及分析:板书设计或授课提纲复习:依据教学内容布置相关的习题作业,作为复习内容。教学引入:§1—2 极限与配合标准的基本规定教学内容:一、标准公差1. 标准公差等级2. 基本尺寸分段二、基本偏差1.基本偏差及其代号2.基本偏差系列图及其特征教学结束:总结以上本次授课的教学内容作业:根据教学内容布置相关的习题作业教学环节及时间分配教 学 内 容教学方法板书讲授5—10min 板书讲授25min 板 书 讲 授30min配合的分类以及间隙与过盈的计算§1—2 极限与配合标准的基本规定一、标准公差国家标准《极限与配合》中所规定的任一公差称为标准公差。1.标准公差等级确定尺寸精确程度的等级称为公差等级。20个公差等级:IT01,IT0,IT1,IT2,,IT3,IT4,IT5,IT6,IT7,IT8,IT9,IT10,IT11,IT12,IT13,IT14,IT15,IT16,IT17,IT18IT01 最高其余精度一次降低,IT18 精度最低。公差等级越高零件的精度越高,使用性能也越高,但加工难度大,生产成本高;公差等级越低,使用性能越低,但加工难度小,成产成本降低。因而要同时考虑零件的使用要求和加工经济性能来确定公差等级。2.基本尺寸分段在相同的加工条件下,加工误差随着基本尺寸的增大而增大。(1)标准公差数值不仅与公差等级有关,还与基本尺寸有关。(2)基本尺寸可分为主段落和中间段落。(3)将至 3150mm 的基本尺寸分为 21 个主段落,将至 500mm 的常用尺寸段分为 13 个主段落。(4)主段落用于标准公差中的基本尺寸分段,见表 1-1。中间段落用于基本偏差中的基本尺寸分段,见表 1-5 和 1-6。(5)同一公差等级的不同尺寸段,其标准公差值不相等,但其精确程度和加工难易程度应理解为相同。反之,其公差值相等时,其加工程度不一定相同。(6)考虑到基本尺寸的因素,不能以公差值的大小来判断零件精度的高低,而应以公差等级作为判断的依据。二、基本偏差1.基本偏差及其代号⑴ 基本偏差:国家标准《极限与配合》中所规定的,用以确定公差带相对于零线位置的上偏差或下偏差,称为基本偏差。基本偏差啊一般为靠近零线的那个偏差复习...
