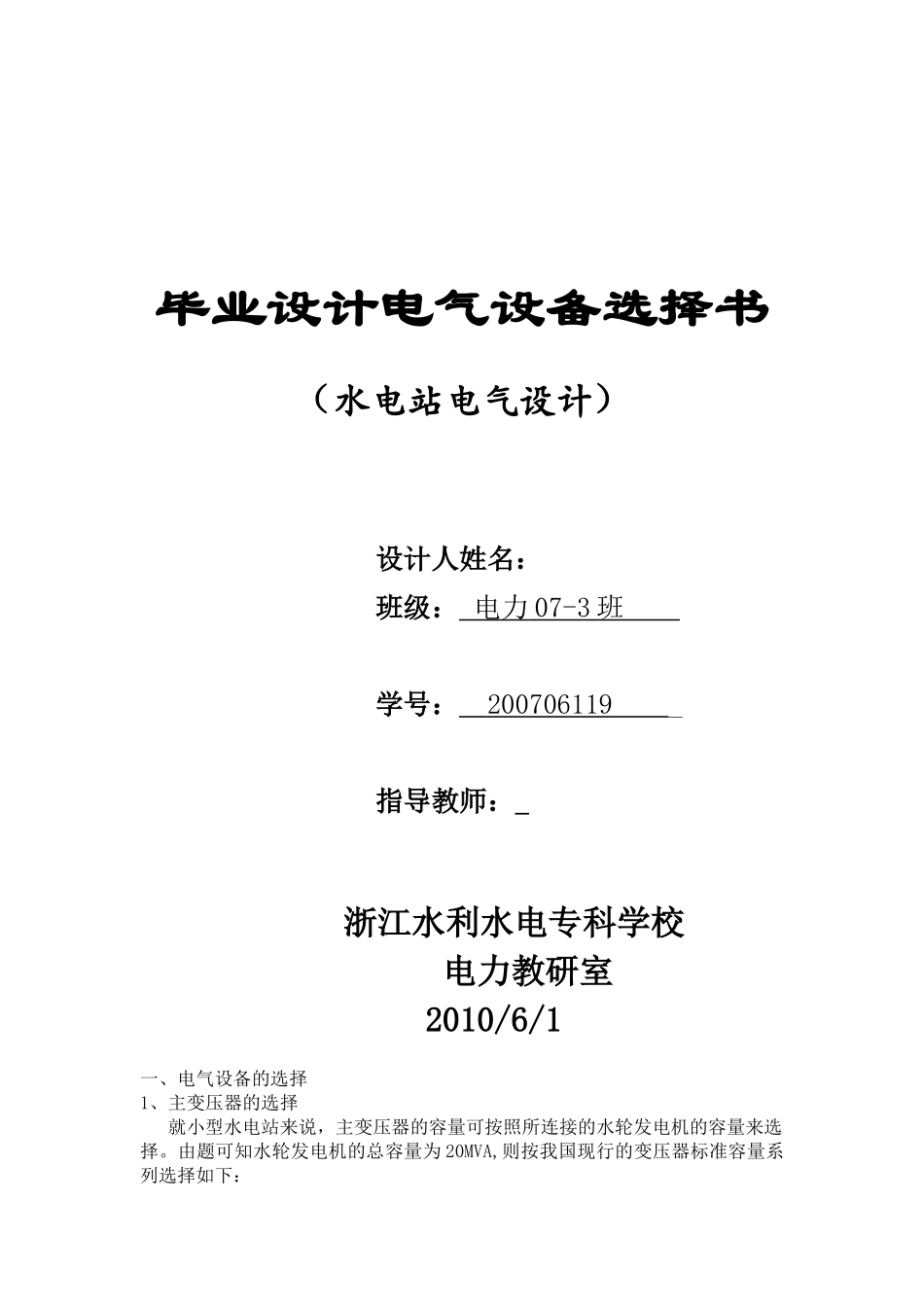

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料毕业设计电气设备选择书 （水电站电气设计）设计人姓名： 班级： 电力 07-3 班 学号： 200706119 _指导教师：_浙江水利水电专科学校 电力教研室2010/6/1一、电气设备的选择1、主变压器的选择就小型水电站来说，主变压器的容量可按照所连接的水轮发电机的容量来选择。由题可知水轮发电机的总容量为 20MVA,则按我国现行的变压器标准容量系列选择如下：型 号额 定容 量(kVA)额 定 电 压(Kv)连 接组 别损耗(kW)空载电流(%)阻抗电压(%)重量(kg)高压低压空载负载油重总重加添油重运 输量SF9-20000/11020000110+5%6.3YN,d11211100.3510.58.336.82.130.2（1）发电机回路断路器的选择Imax= x1.05= 0.962KA=962A 根据各条件，初步选 KYN28-12 型高压开关柜，其采用 ZN63-12 型真空开关，其具体参数如下：型 号额定电压(kV)额定电流(A)额 定 开断 电 流(kV)额 定 断流容量(MVA)最 大 关合电流(kA)极 限电流(kA)热 稳 定电流(kA)合闸时间(s)ZN63-1212125040800808040(2s)0.2断路器校验断路器的=12kV，发电机的=6.3kV，故断路器的额定电压大于发电机的额定电压，合格。断路器的=1250A,发电机的 Imax=962A ，故断路器的额定电流大于发电机的最大工作电流，合格。断路器的=40kA，=21.74Ka,故＞，合格。断路器的极限通过电流为 80kA, =56.0kA,故断路器的极限通过电流大于，合格。三相短路电流热效应 =×2=679.4断路器的允许热效应=3200＞所以断路器热稳定合格；选 ZN63-12/1250-40 型真空开关，经校验次断路器合格。（2）主变高压侧断路器的选择 Imax= x1.05=0.1054 KA=105.4(A)根据各条件，初步选断路器 LW36-126/3150A-40kA 其基本参数如下：型 号额定电压(kV)额定电流(A)额 定 开断 电 流(kV) 热 稳定电流(kA)(s)动稳定电流(kA)LW36-126/3150A-40kA12631504040(2s)259断路器校验...
