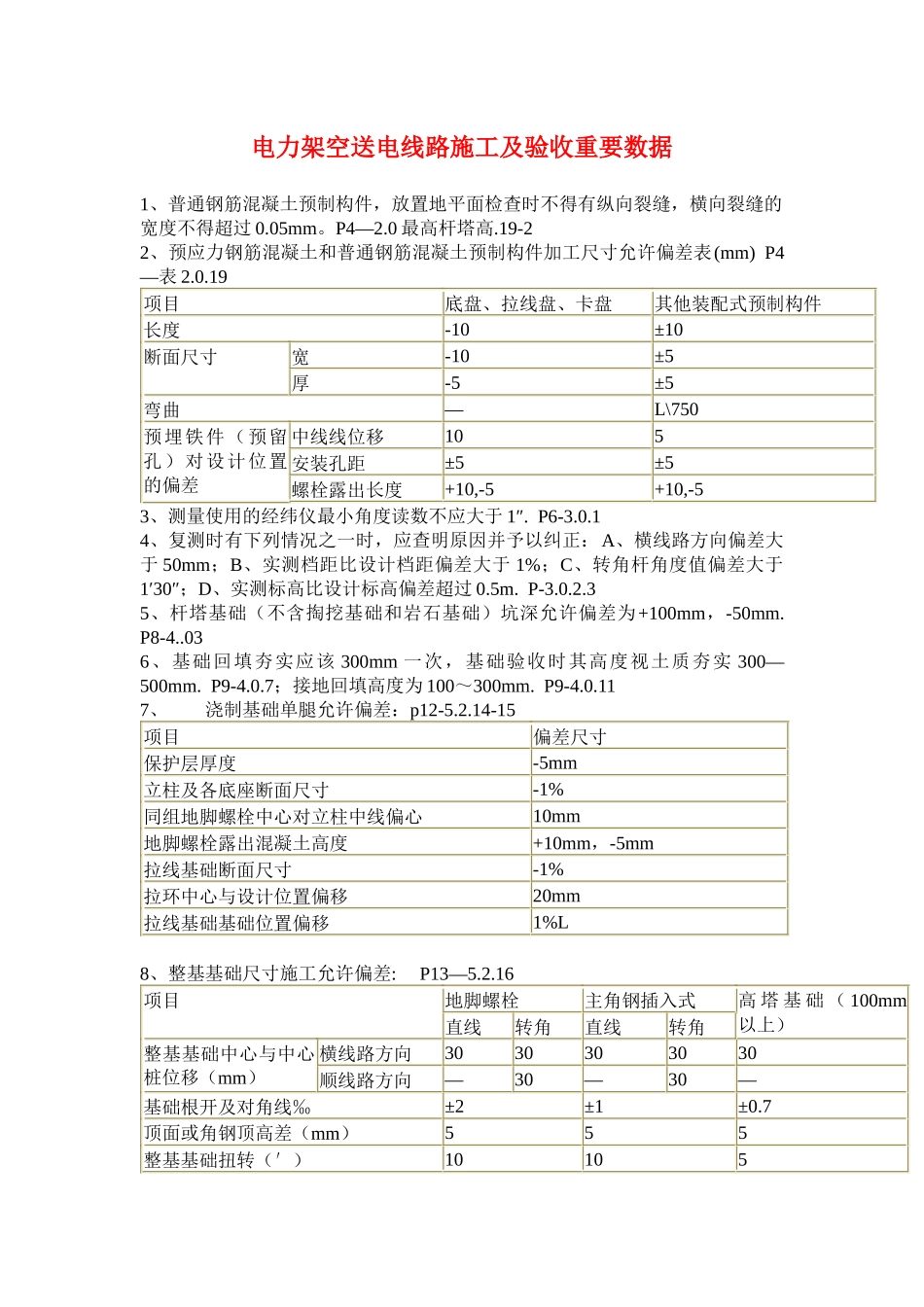

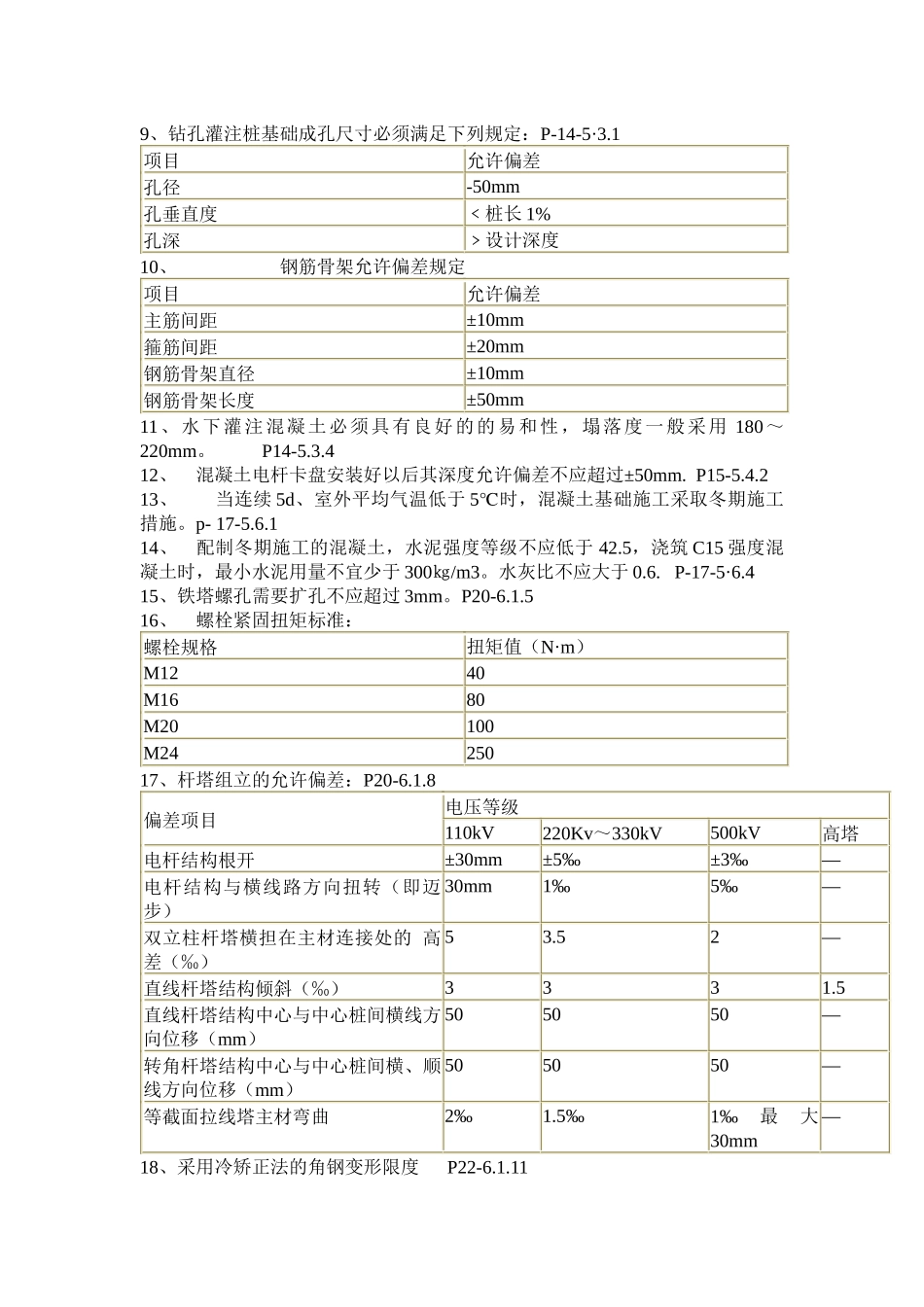

电力架空送电线路施工及验收重要数据1、普通钢筋混凝土预制构件，放置地平面检查时不得有纵向裂缝，横向裂缝的宽度不得超过 0.05mm。P4—2.0 最高杆塔高.19-2 2、预应力钢筋混凝土和普通钢筋混凝土预制构件加工尺寸允许偏差表(mm) P4—表 2.0.19 项目 底盘、拉线盘、卡盘 其他装配式预制构件 长度 -10 ±10 断面尺寸 宽 -10 ±5 厚 -5 ±5 弯曲 — L\750 预埋铁件（预留孔）对设计位置的偏差 中线线位移 10 5 安装孔距 ±5 ±5 螺栓露出长度 +10,-5 +10,-5 3、测量使用的经纬仪最小角度读数不应大于 1″. P6-3.0.1 4、复测时有下列情况之一时，应查明原因并予以纠正：A、横线路方向偏差大于 50mm；B、实测档距比设计档距偏差大于 1%；C、转角杆角度值偏差大于1′30″；D、实测标高比设计标高偏差超过 0.5m. P-3.0.2.3 5、杆塔基础（不含掏挖基础和岩石基础）坑深允许偏差为+100mm，-50mm. P8-4..03 6、基础回填夯实应该 300mm 一次，基础验收时其高度视土质夯实 300—500mm. P9-4.0.7；接地回填高度为 100～300mm. P9-4.0.11 7、 浇制基础单腿允许偏差：p12-5.2.14-15 项目 偏差尺寸 保护层厚度 -5mm 立柱及各底座断面尺寸 -1% 同组地脚螺栓中心对立柱中线偏心 10mm 地脚螺栓露出混凝土高度 +10mm，-5mm 拉线基础断面尺寸 -1% 拉环中心与设计位置偏移 20mm 拉线基础基础位置偏移 1%L 8、整基基础尺寸施工允许偏差: P13—5.2.16 项目 地脚螺栓 主角钢插入式 高 塔 基 础 （ 100mm以上） 直线 转角 直线 转角 整基基础中心与中心桩位移（mm） 横线路方向 30 30 30 30 30 顺线路方向 — 30 — 30 — 基础根开及对角线‰ ±2 ±1 ±0.7 顶面或角钢顶高差（mm） 5 5 5 整基基础扭转（′） 10 10 5 9、钻孔灌注桩基础成孔尺寸必须满足下列规定：P-14-5·3.1 项目 允许偏差 孔径 -50mm 孔垂直度 ﹤桩长 1% 孔深 ﹥设计深度 10、 钢筋骨架允许偏差规定 项目 允许偏差 主筋间距 ±10mm 箍筋间距 ±20mm 钢筋骨架直径 ±10mm 钢筋骨架长度 ±50mm 11、水下灌注混凝土必须具有良好的的易和性，塌落度一般采用 180～220mm。 P14-5.3.4 12、 混凝土电杆卡盘安装好以后其深度允许偏差不应超过±50mm. P15-5.4.2 13、 当连续 5d、室外平均气温低于 5℃时，混凝土基础施工采取冬期施工措施。p- 17-5.6.1 14、 配制...
