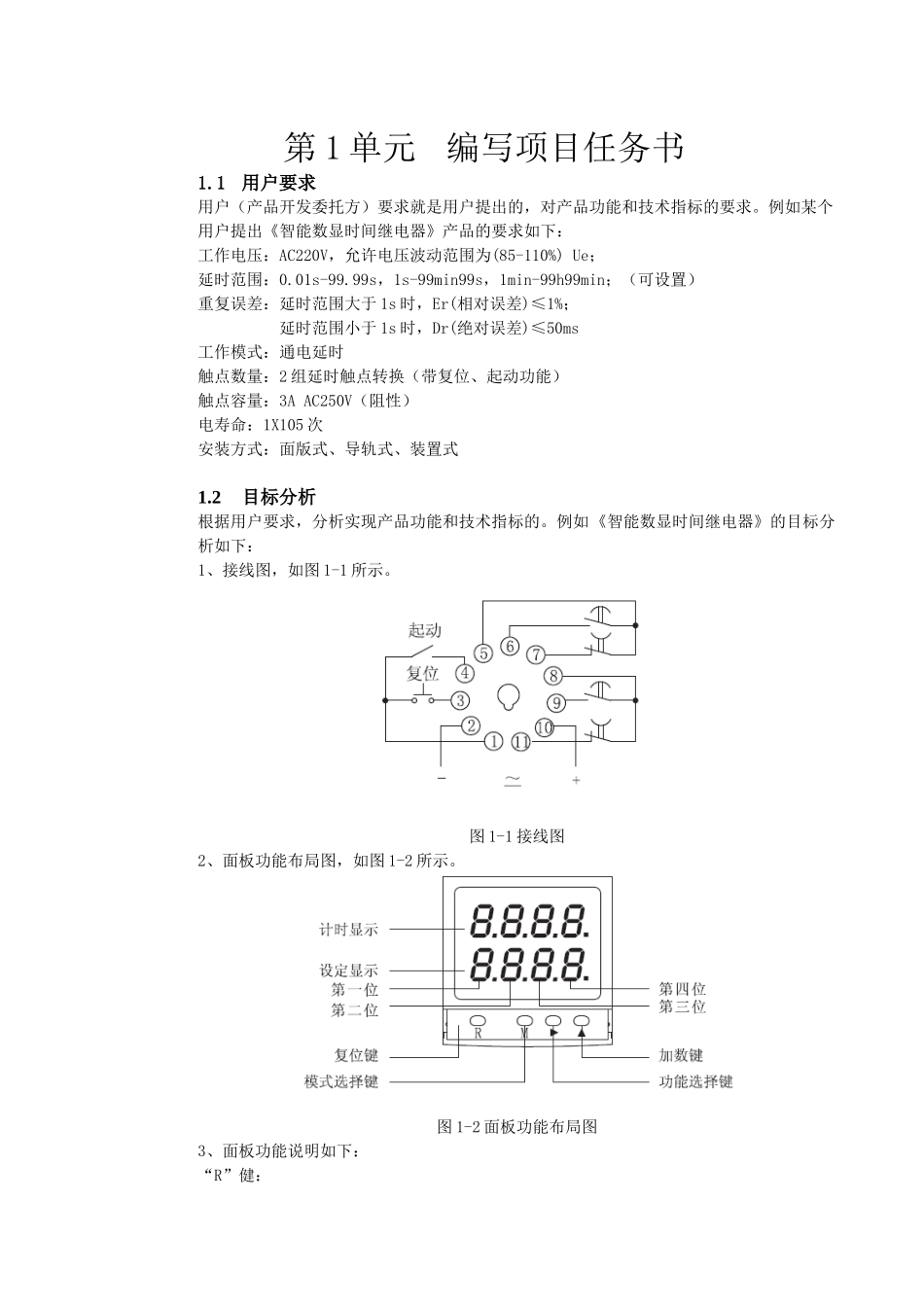

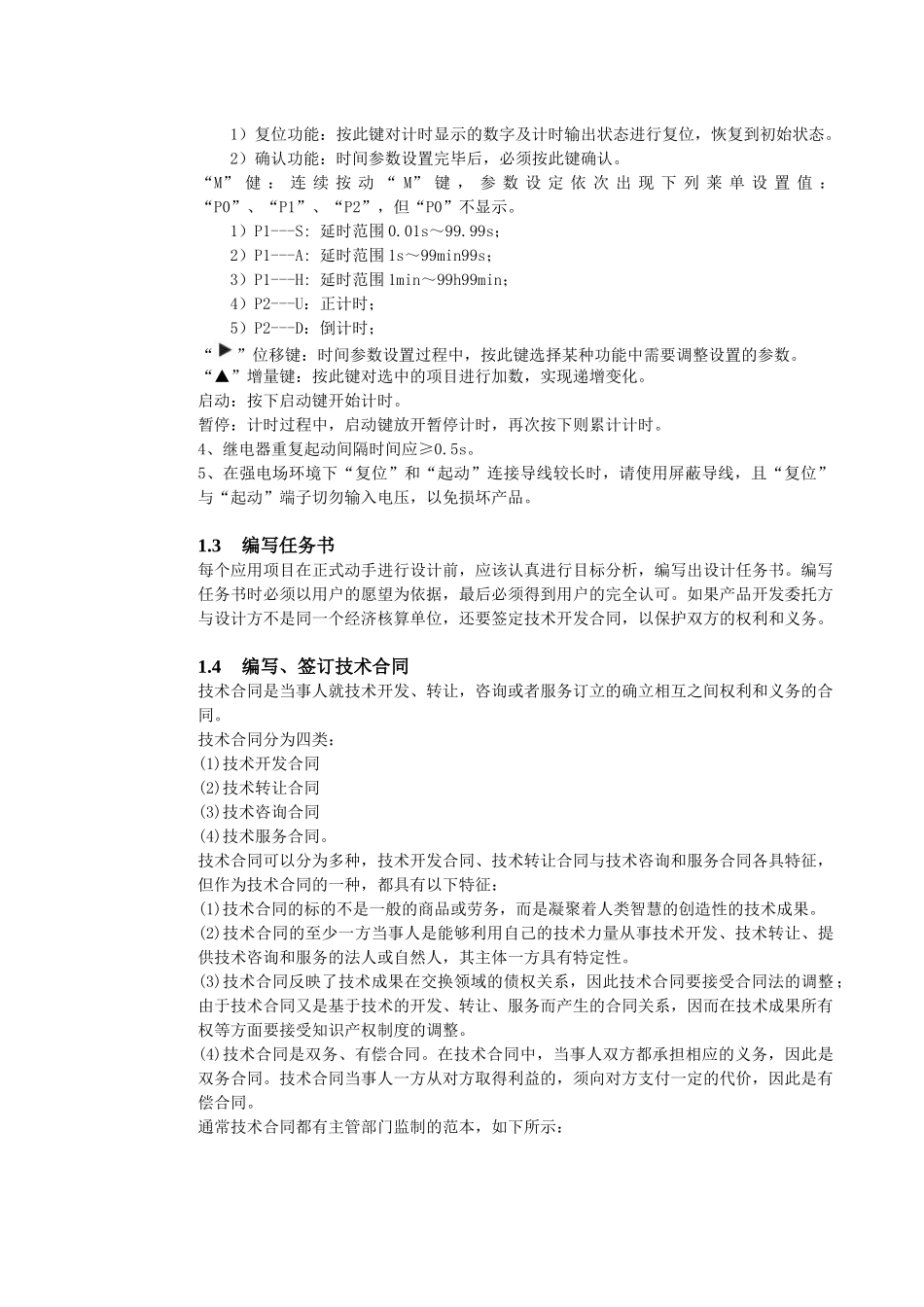

《小型智能电子产品开发》讲义吴加国 编著第 1 单元编写项目任务书1.1用户要求用户（产品开发委托方）要求就是用户提出的，对产品功能和技术指标的要求。例如某个用户提出《智能数显时间继电器》产品的要求如下：工作电压：AC220V，允许电压波动范围为(85-110%) Ue；延时范围：0.01s-99.99s，1s-99min99s，1min-99h99min；（可设置）重复误差：延时范围大于 1s 时，Er(相对误差)≤1%； 延时范围小于 1s 时，Dr(绝对误差)≤50ms 工作模式：通电延时触点数量：2 组延时触点转换（带复位、起动功能）触点容量：3A AC250V（阻性）电寿命：1X105 次安装方式：面版式、导轨式、装置式1.2目标分析根据用户要求，分析实现产品功能和技术指标的。例如《智能数显时间继电器》的目标分析如下：1、接线图，如图 1-1 所示。图 1-1 接线图2、面板功能布局图，如图 1-2 所示。图 1-2 面板功能布局图3、面板功能说明如下：“R”健：1）复位功能：按此键对计时显示的数字及计时输出状态进行复位，恢复到初始状态。2）确认功能：时间参数设置完毕后，必须按此键确认。 “M” 健 ： 连 续 按 动 “ M” 键 ， 参 数 设 定 依 次 出 现 下 列 莱 单 设 置 值 ：“P0”、“P1”、“P2”，但“P0”不显示。1）P1---S: 延时范围 0.01s～99.99s；2）P1---A: 延时范围 1s～99min99s；3）P1---H: 延时范围 1min～99h99min；4）P2---U：正计时；5）P2---D：倒计时；“”位移键：时间参数设置过程中，按此键选择某种功能中需要调整设置的参数。“▲”增量键：按此键对选中的项目进行加数，实现递增变化。启动：按下启动键开始计时。暂停：计时过程中，启动键放开暂停计时，再次按下则累计计时。4、继电器重复起动间隔时间应≥0.5s。5、在强电场环境下“复位”和“起动”连接导线较长时，请使用屏蔽导线，且“复位”与“起动”端子切勿输入电压，以免损坏产品。1.3编写任务书每个应用项目在正式动手进行设计前，应该认真进行目标分析，编写出设计任务书。编写任务书时必须以用户的愿望为依据，最后必须得到用户的完全认可。如果产品开发委托方与设计方不是同一个经济核算单位，还要签定技术开发合同，以保护双方的权利和义务。1.4编写、签订技术合同技术合同是当事人就技术开发、转让，咨询或者服务订立的确立相互之间权利和义务的合同。技术合同分为四类：(1)技术开发合同(2)技术转让合同(3)技术咨询合同(4)技术服务合同...
