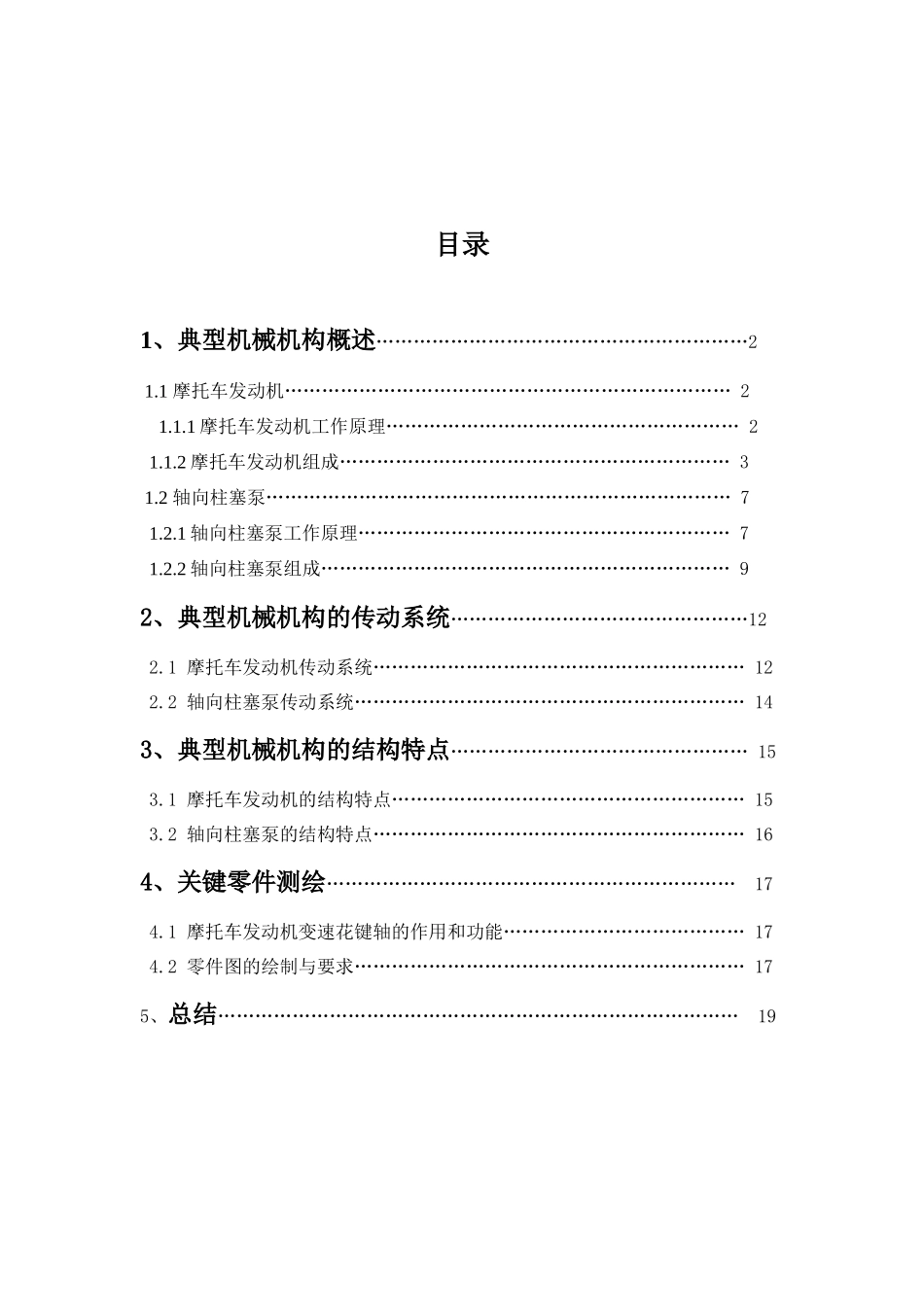

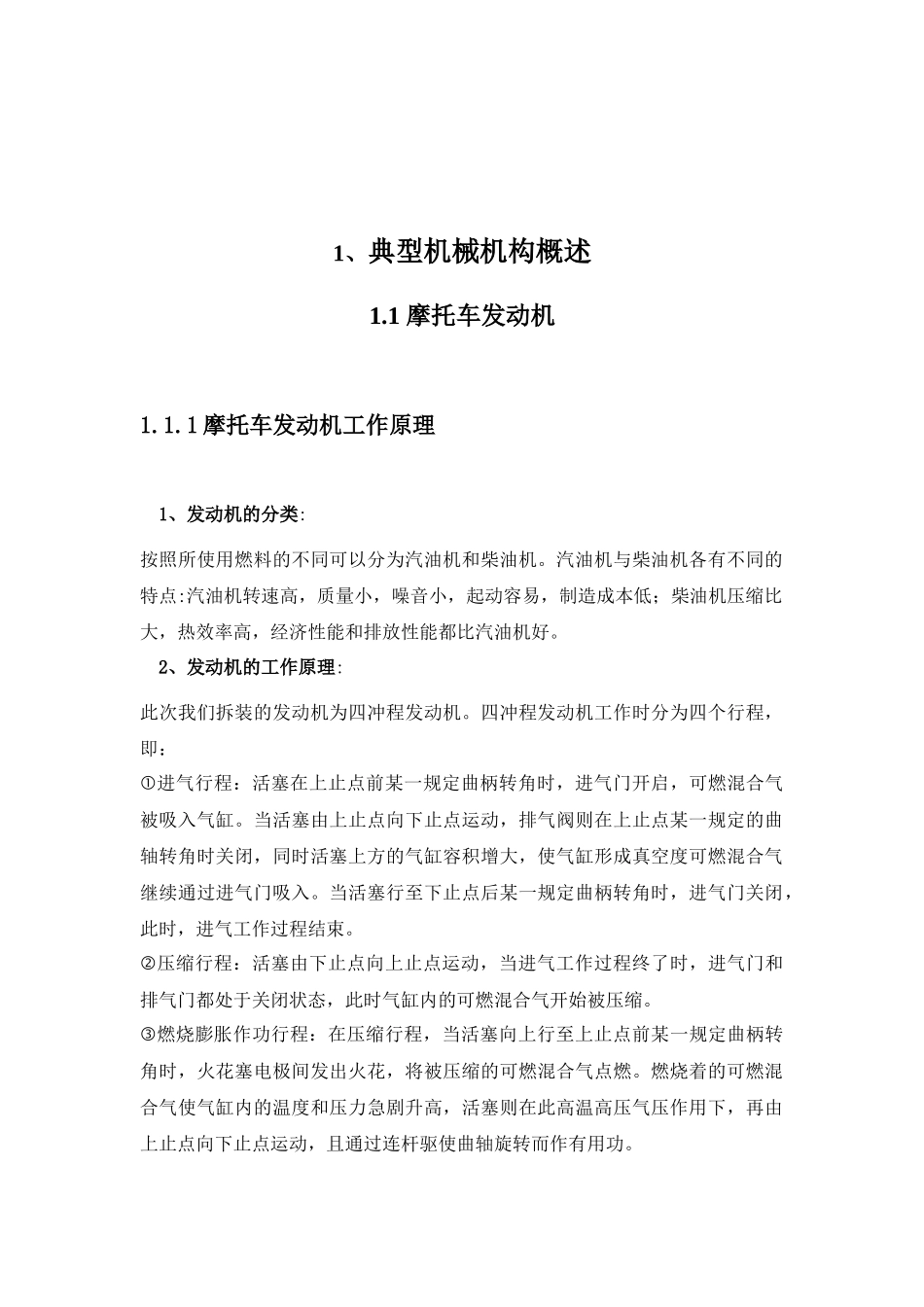

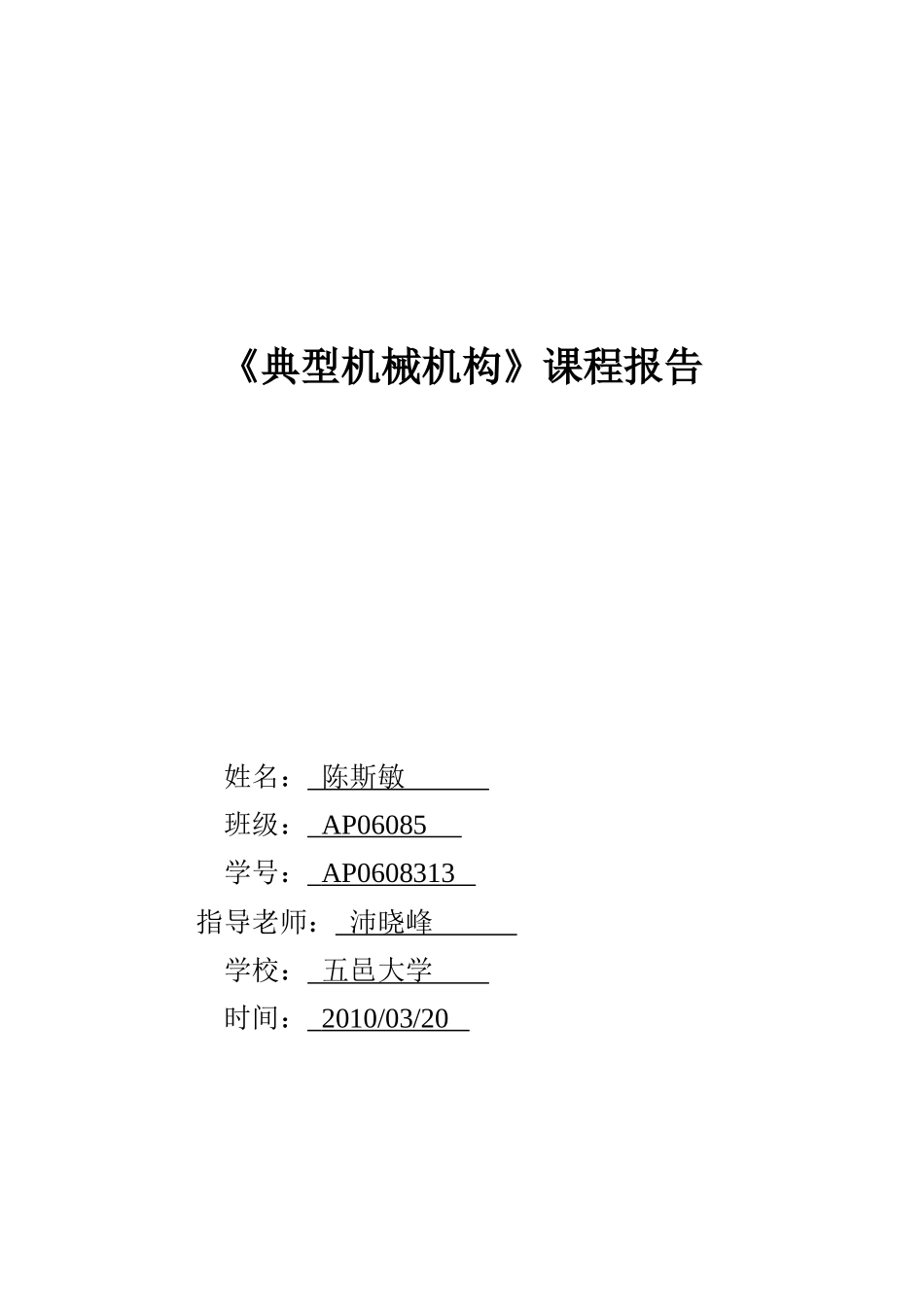

《典型机械机构》课程报告 姓名： 陈斯敏 班级： AP06085 学号： AP0608313 指导老师： 沛晓峰 学校： 五邑大学 时间： 2010/03/20 目录1、典型机械机构概述……………………………………………………2 1.1 摩托车发动机……………………………………………………………… 2 1.1.1 摩托车发动机工作原理………………………………………………… 2 1.1.2 摩托车发动机组成……………………………………………………… 3 1.2 轴向柱塞泵………………………………………………………………… 7 1.2.1 轴向柱塞泵工作原理…………………………………………………… 7 1.2.2 轴向柱塞泵组成………………………………………………………… 92、典型机械机构的传动系统…………………………………………12 2.1 摩托车发动机传动系统…………………………………………………… 12 2.2 轴向柱塞泵传动系统……………………………………………………… 143、典型机械机构的结构特点………………………………………… 15 3.1 摩托车发动机的结构特点………………………………………………… 15 3.2 轴向柱塞泵的结构特点…………………………………………………… 164、关键零件测绘………………………………………………………… 17 4.1 摩托车发动机变速花键轴的作用和功能………………………………… 17 4.2 零件图的绘制与要求……………………………………………………… 175、总结………………………………………………………………………… 19 1、典型机械机构概述1.1 摩托车发动机1.1.1 摩托车发动机工作原理 1、发动机的分类:按照所使用燃料的不同可以分为汽油机和柴油机。汽油机与柴油机各有不同的特点:汽油机转速高，质量小，噪音小，起动容易，制造成本低；柴油机压缩比大，热效率高，经济性能和排放性能都比汽油机好。 2、发动机的工作原理:此次我们拆装的发动机为四冲程发动机。四冲程发动机工作时分为四个行程，即：进气行程：活塞在上止点前某一规定曲柄转角时，进气门开启，可燃混合气被吸入气缸。当活塞由上止点向下止点运动，排气阀则在上止点某一规定的曲轴转角时关闭，同时活塞上方的气缸容积增大，使气缸形成真空度可燃混合气继续通过进气门吸入。当活塞行至下止点后某一规定曲柄转角时，进气门关闭，此时，进气工作过程结束。压缩行程：活塞由下止点向上止点运动，当进...
