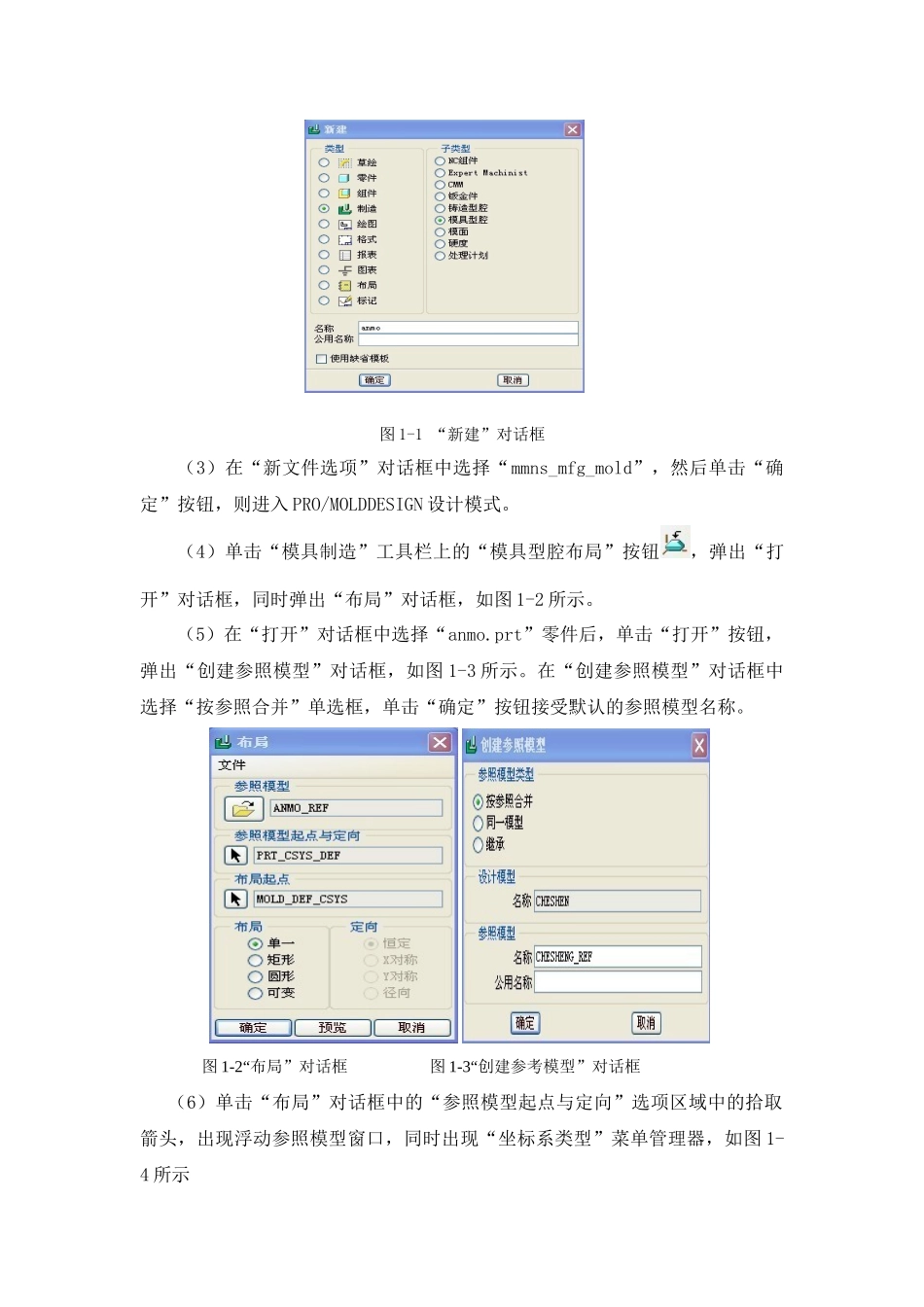

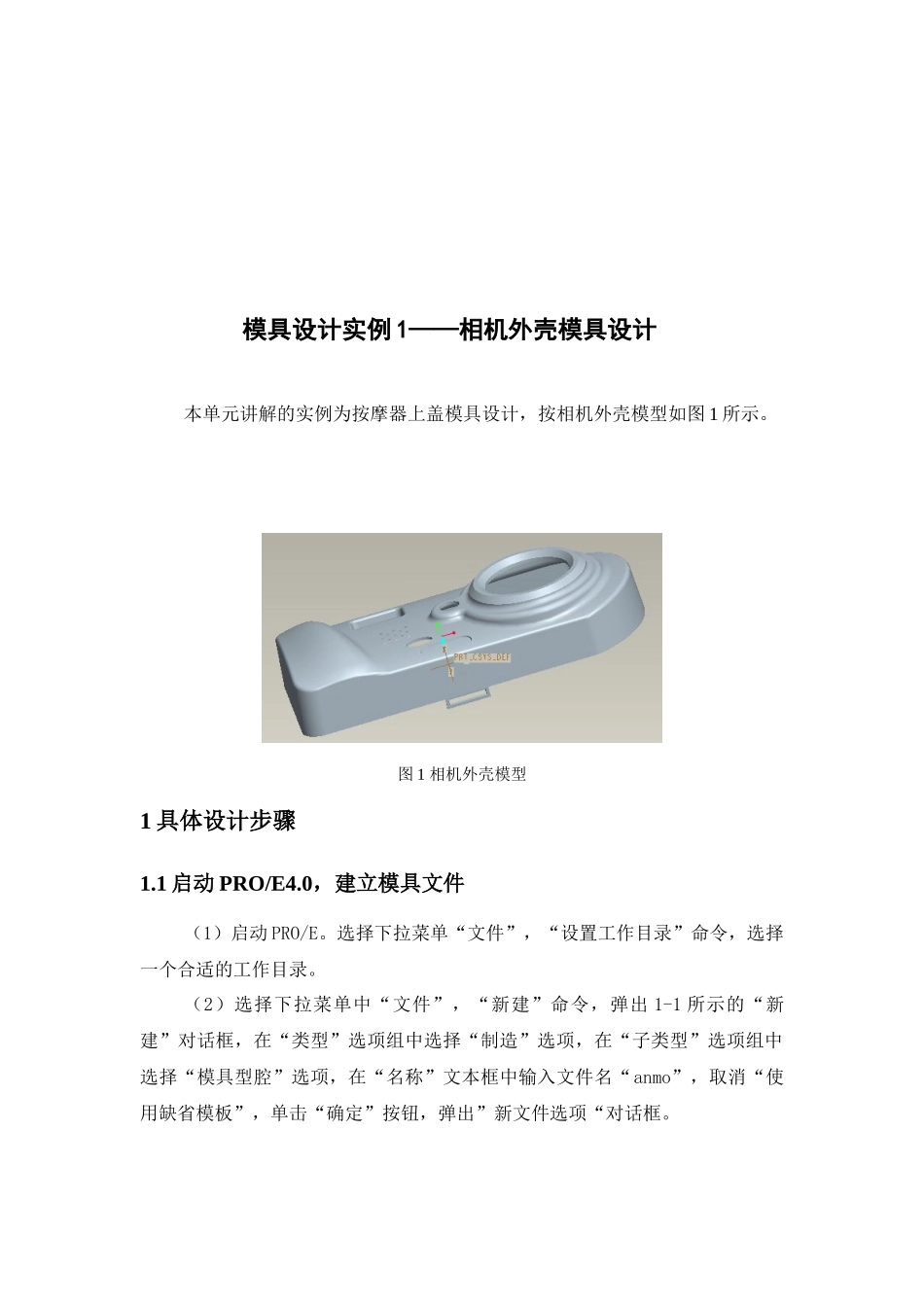

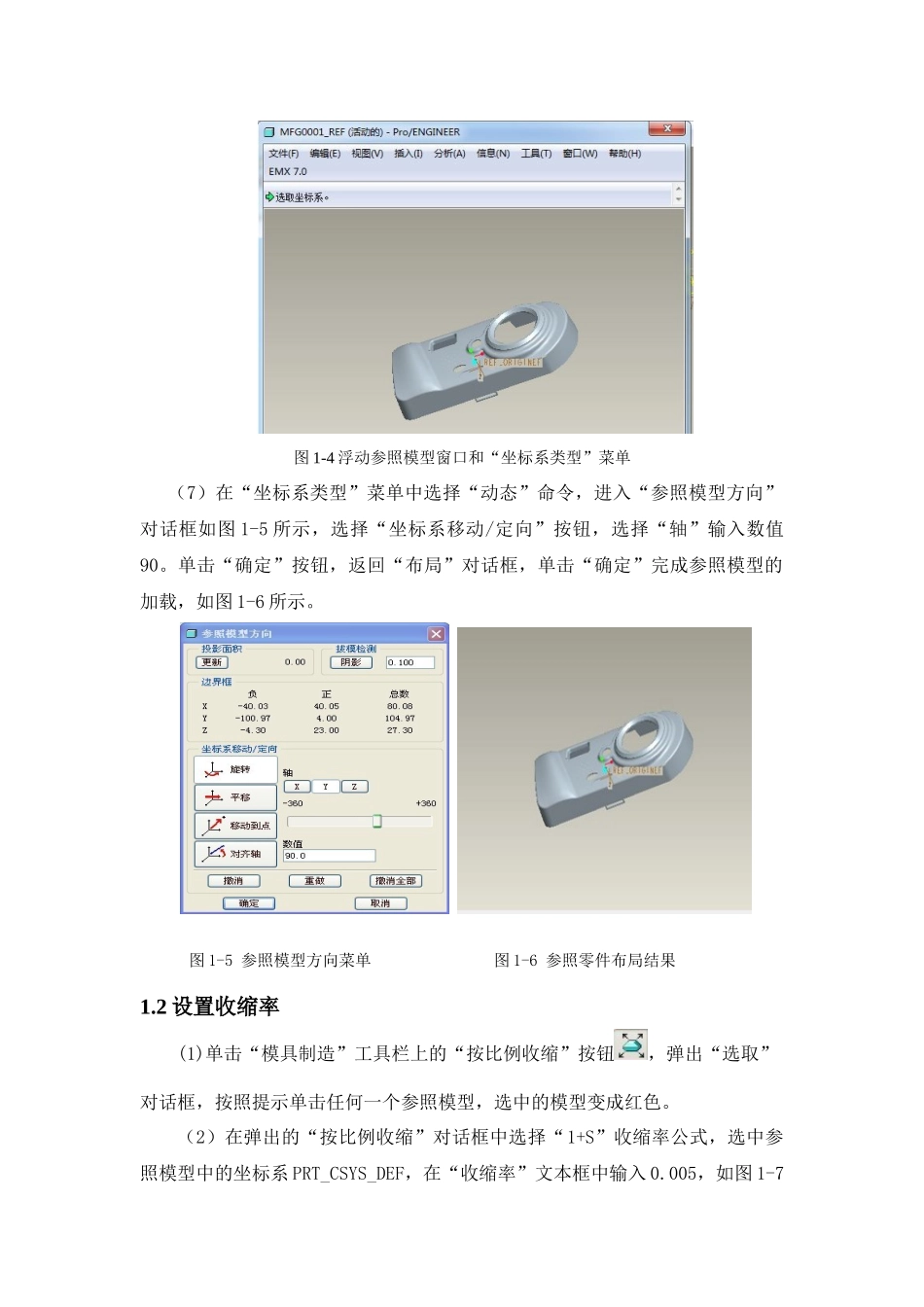

模具设计实例 1——相机外壳模具设计本单元讲解的实例为按摩器上盖模具设计，按相机外壳模型如图 1 所示。 图 1 相机外壳模型1 具体设计步骤1.1 启动 PRO/E4.0，建立模具文件（1）启动 PRO/E。选择下拉菜单“文件”，“设置工作目录”命令，选择一个合适的工作目录。（2）选择下拉菜单中“文件”，“新建”命令，弹出 1-1 所示的“新建”对话框，在“类型”选项组中选择“制造”选项，在“子类型”选项组中选择“模具型腔”选项，在“名称”文本框中输入文件名“anmo”，取消“使用缺省模板”，单击“确定”按钮，弹出”新文件选项“对话框。图 1-1 “新建”对话框（3）在“新文件选项”对话框中选择“mmns_mfg_mold”，然后单击“确定”按钮，则进入 PRO/MOLDDESIGN 设计模式。（4）单击“模具制造”工具栏上的“模具型腔布局”按钮，弹出“打开”对话框，同时弹出“布局”对话框，如图 1-2 所示。（5）在“打开”对话框中选择“anmo.prt”零件后，单击“打开”按钮，弹出“创建参照模型”对话框，如图 1-3 所示。在“创建参照模型”对话框中选择“按参照合并”单选框，单击“确定”按钮接受默认的参照模型名称。 图 1-2“布局”对话框 图 1-3“创建参考模型”对话框（6）单击“布局”对话框中的“参照模型起点与定向”选项区域中的拾取箭头，出现浮动参照模型窗口，同时出现“坐标系类型”菜单管理器，如图 1-4 所示图 1-4 浮动参照模型窗口和“坐标系类型”菜单（7）在“坐标系类型”菜单中选择“动态”命令，进入“参照模型方向”对话框如图 1-5 所示，选择“坐标系移动/定向”按钮，选择“轴”输入数值90。单击“确定”按钮，返回“布局”对话框，单击“确定”完成参照模型的加载，如图 1-6 所示。 图 1-5 参照模型方向菜单 图 1-6 参照零件布局结果1.2 设置收缩率(1)单击“模具制造”工具栏上的“按比例收缩”按钮，弹出“选取”对话框，按照提示单击任何一个参照模型，选中的模型变成红色。（2）在弹出的“按比例收缩”对话框中选择“1+S”收缩率公式，选中参照模型中的坐标系 PRT_CSYS_DEF，在“收缩率”文本框中输入 0.005，如图 1-7所示。（3）单击“按比例收缩”对话框中的“确定”按钮，即可完成全部零件的收缩率设置。图 1-7 设置按比例收缩参数1.3 创建工件创建工件步骤如下：（1）选择“模具”菜单管理器中的“模具模型”，“创建”，“工件”，“自动”命令，将弹出“自动工件”对话...
