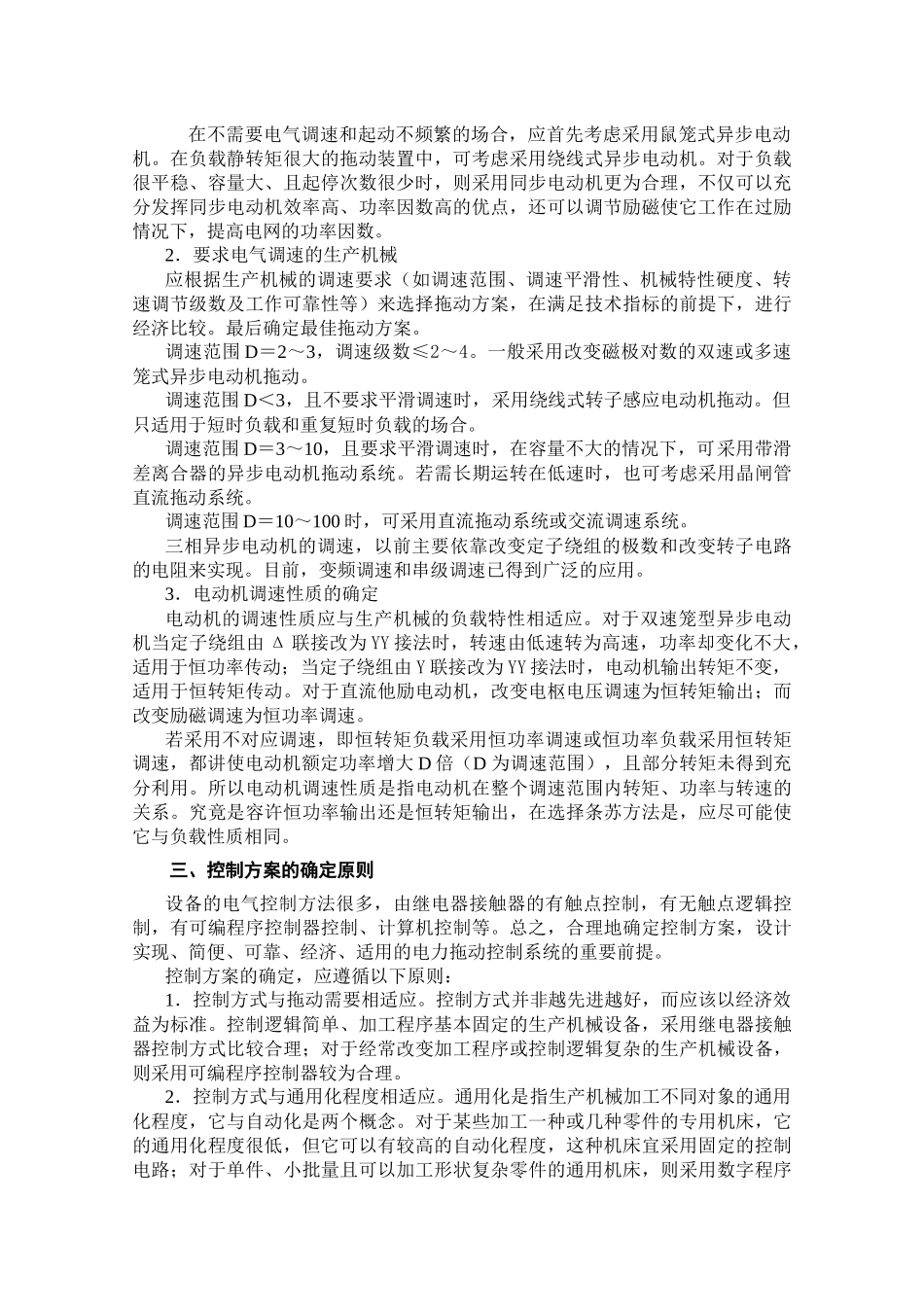

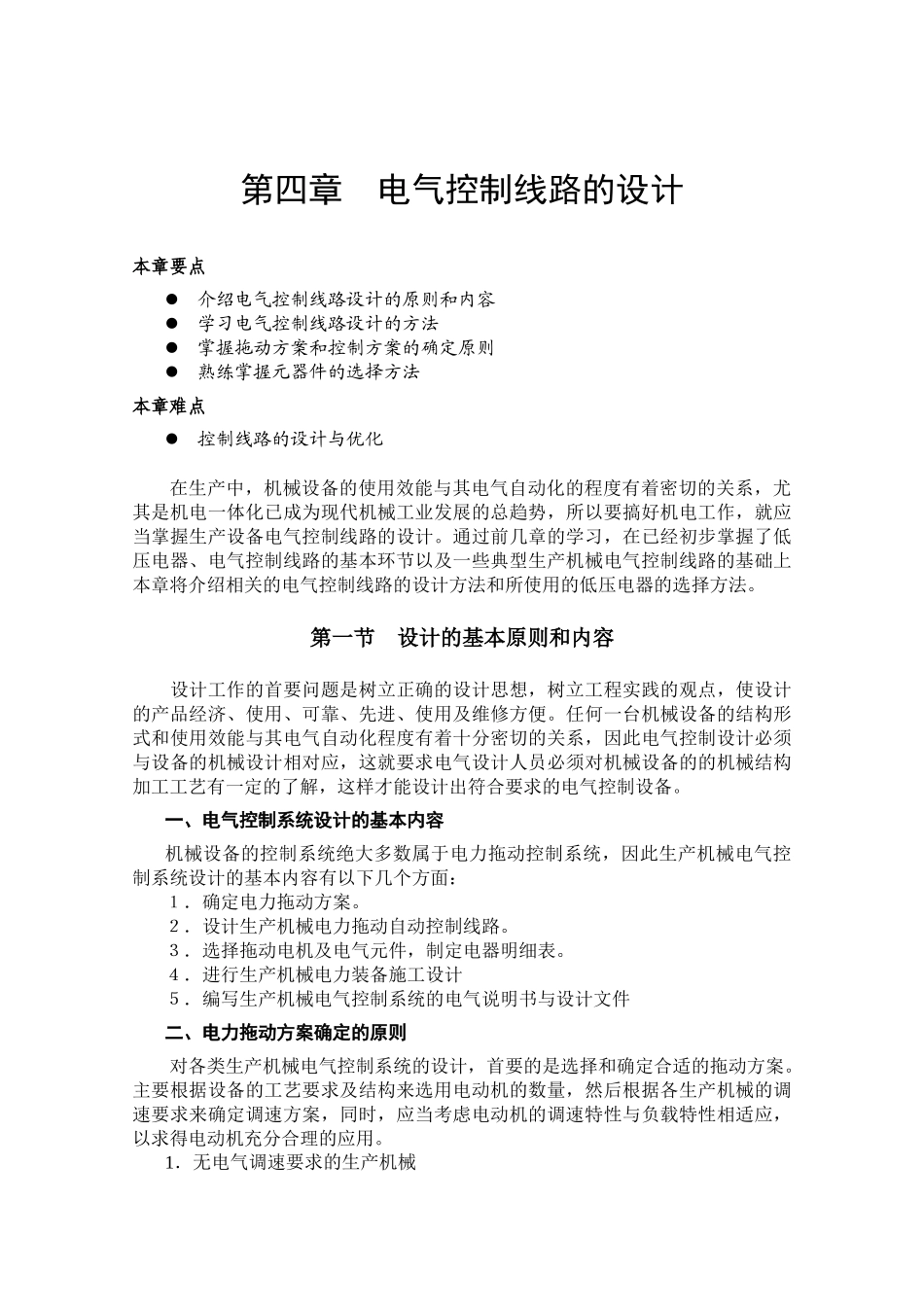

第四章 电气控制线路的设计本章要点介绍电气控制线路设计的原则和内容学习电气控制线路设计的方法掌握拖动方案和控制方案的确定原则熟练掌握元器件的选择方法本章难点控制线路的设计与优化在生产中，机械设备的使用效能与其电气自动化的程度有着密切的关系，尤其是机电一体化已成为现代机械工业发展的总趋势，所以要搞好机电工作，就应当掌握生产设备电气控制线路的设计。通过前几章的学习，在已经初步掌握了低压电器、电气控制线路的基本环节以及一些典型生产机械电气控制线路的基础上本章将介绍相关的电气控制线路的设计方法和所使用的低压电器的选择方法。第一节 设计的基本原则和内容 设计工作的首要问题是树立正确的设计思想，树立工程实践的观点，使设计的产品经济、使用、可靠、先进、使用及维修方便。任何一台机械设备的结构形式和使用效能与其电气自动化程度有着十分密切的关系，因此电气控制设计必须与设备的机械设计相对应，这就要求电气设计人员必须对机械设备的的机械结构加工工艺有一定的了解，这样才能设计出符合要求的电气控制设备。一、电气控制系统设计的基本内容机械设备的控制系统绝大多数属于电力拖动控制系统，因此生产机械电气控制系统设计的基本内容有以下几个方面：１．确定电力拖动方案。２．设计生产机械电力拖动自动控制线路。３．选择拖动电机及电气元件，制定电器明细表。４．进行生产机械电力装备施工设计５．编写生产机械电气控制系统的电气说明书与设计文件二、电力拖动方案确定的原则对各类生产机械电气控制系统的设计，首要的是选择和确定合适的拖动方案。主要根据设备的工艺要求及结构来选用电动机的数量，然后根据各生产机械的调速要求来确定调速方案，同时，应当考虑电动机的调速特性与负载特性相适应，以求得电动机充分合理的应用。1．无电气调速要求的生产机械在不需要电气调速和起动不频繁的场合，应首先考虑采用鼠笼式异步电动机。在负载静转矩很大的拖动装置中，可考虑采用绕线式异步电动机。对于负载很平稳、容量大、且起停次数很少时，则采用同步电动机更为合理，不仅可以充分发挥同步电动机效率高、功率因数高的优点，还可以调节励磁使它工作在过励情况下，提高电网的功率因数。2．要求电气调速的生产机械应根据生产机械的调速要求（如调速范围、调速平滑性、机械特性硬度、转速调节级数及工作可靠性等）来选择拖动方案，在满足技术指标的前提下，进行经济比较。最后确定最佳拖动方案...
