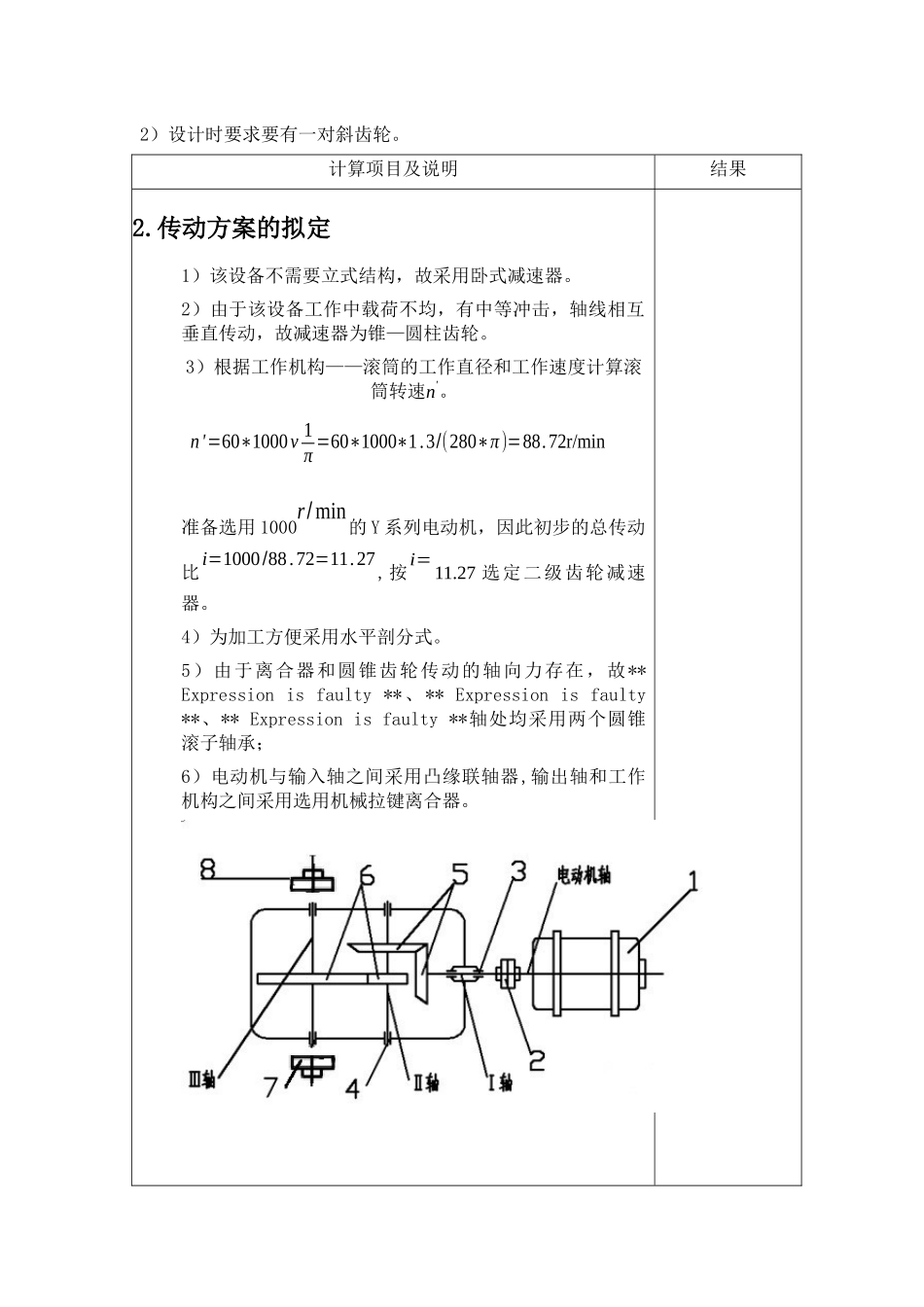

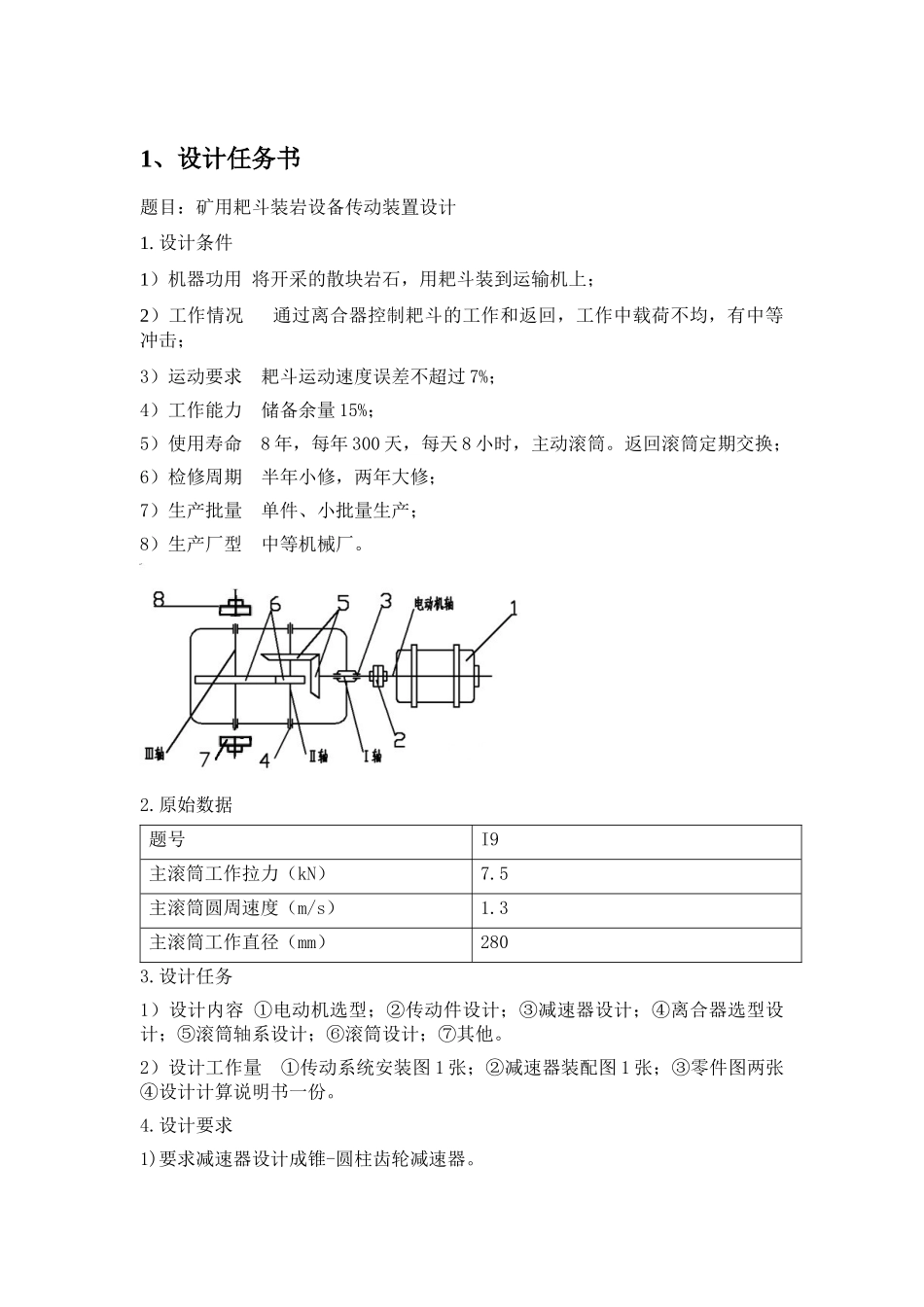

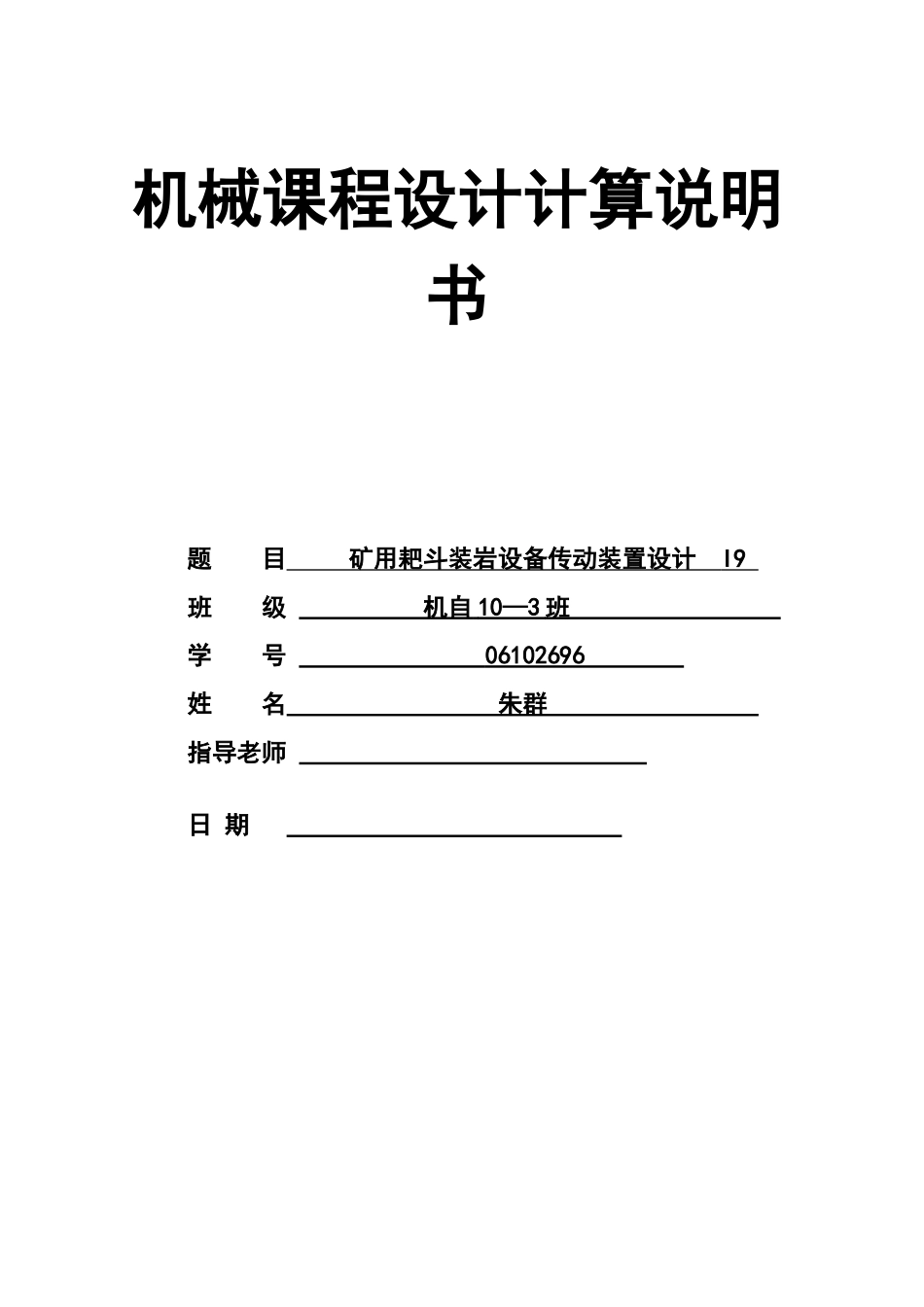

机械课程设计计算说明书题 目 矿用耙斗装岩设备传动装置设计 I9 班 级 机自 10—3 班 学 号 06102696 姓 名 朱群 指导老师 日 期 1、设计任务书题目：矿用耙斗装岩设备传动装置设计1. 设计条件1）机器功用 将开采的散块岩石，用耙斗装到运输机上；2）工作情况 通过离合器控制耙斗的工作和返回，工作中载荷不均，有中等冲击；3）运动要求 耙斗运动速度误差不超过 7%；4）工作能力 储备余量 15%；5）使用寿命 8 年，每年 300 天，每天 8 小时，主动滚筒。返回滚筒定期交换；6）检修周期 半年小修，两年大修；7）生产批量 单件、小批量生产；8）生产厂型 中等机械厂。2.原始数据 题号I9主滚筒工作拉力（kN）7.5主滚筒圆周速度（m/s）1.3主滚筒工作直径（mm）2803.设计任务1）设计内容 ①电动机选型；②传动件设计；③减速器设计；④离合器选型设计；⑤滚筒轴系设计；⑥滚筒设计；⑦其他。2）设计工作量 ①传动系统安装图 1 张；②减速器装配图 1 张；③零件图两张④设计计算说明书一份。4.设计要求1)要求减速器设计成锥-圆柱齿轮减速器。2）设计时要求要有一对斜齿轮。计算项目及说明结果2.传动方案的拟定1）该设备不需要立式结构，故采用卧式减速器。2）由于该设备工作中载荷不均，有中等冲击，轴线相互垂直传动，故减速器为锥—圆柱齿轮。3）根据工作机构——滚筒的工作直径和工作速度计算滚筒转速n'。 n'=60∗1000v 1π =60∗1000∗1.3/(280∗π)=88.72r/min准备选用 1000r/min的 Y 系列电动机，因此初步的总传动比i=1000/88.72=11.27,按i= 11.27 选定二级齿轮减速器。4）为加工方便采用水平剖分式。5）由于离合器和圆锥齿轮传动的轴向力存在，故**Expression is faulty **、** Expression is faulty**、** Expression is faulty **轴处均采用两个圆锥滚子轴承； 6）电动机与输入轴之间采用凸缘联轴器,输出轴和工作机构之间采用选用机械拉键离合器。传动方案最后确定为上图所示型3.选择电动机3.1 选择电动机的类型和结构形式按工作要求和条件，选用三相笼型异步电动机，Y 系列，封闭式结构，电压 380V，频率 50Hz。3.2 选择电动机容量工作机主动轴功率：根据公式,为主滚筒工作拉力，为主滚筒工作速度。由此得出：传动装置的总效率：式中——联轴器的效率 ——圆锥滚子轴承的效率（ 2 对） ——角接触轴承的效率 ——圆锥齿轮的传动传递效率 ——圆柱齿轮传动的传递效率 ...
