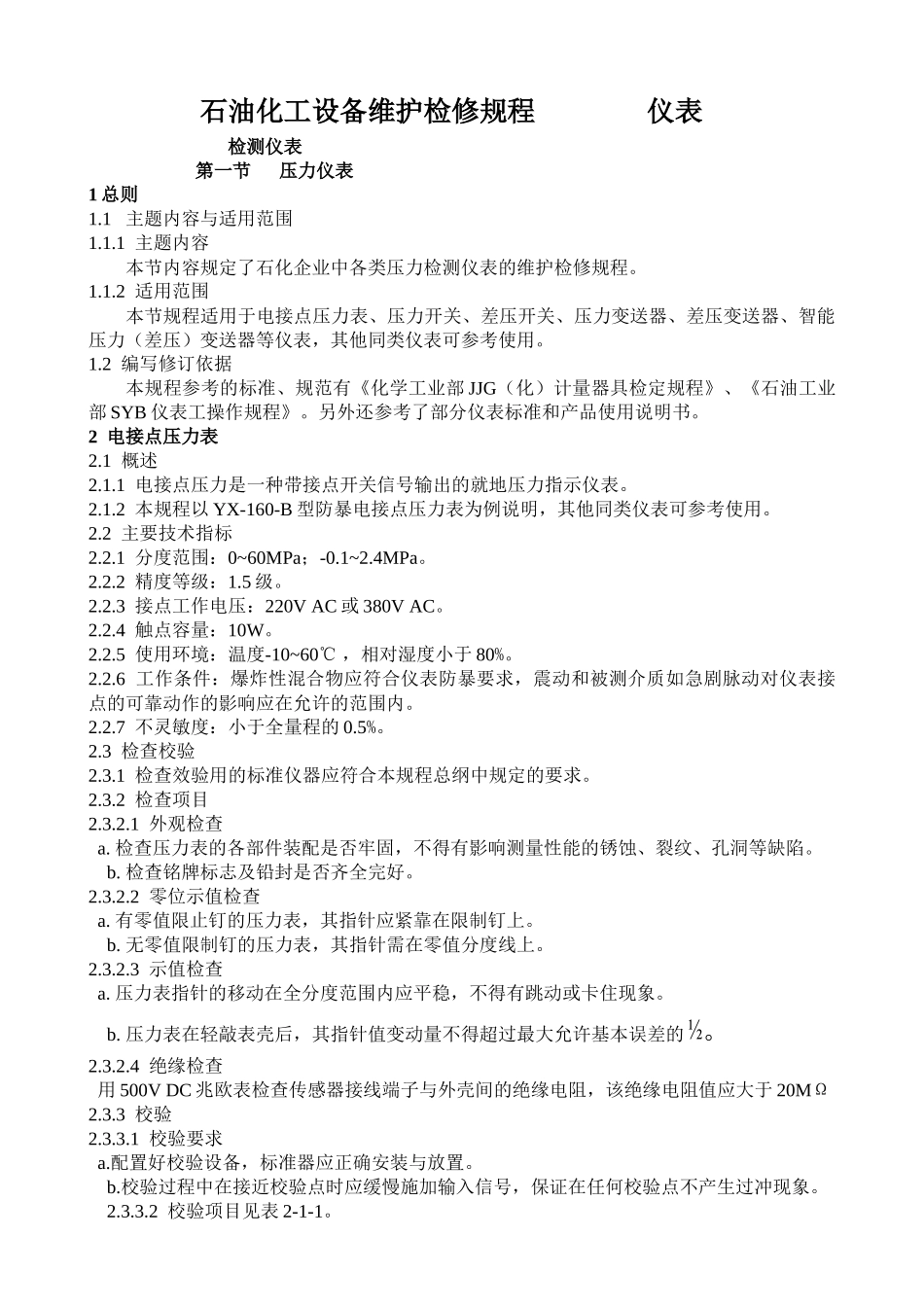

石油化工设备维护检修规程 仪表 检测仪表 第一节 压力仪表1 总则1.1 主题内容与适用范围1.1.1 主题内容本节内容规定了石化企业中各类压力检测仪表的维护检修规程。1.1.2 适用范围本节规程适用于电接点压力表、压力开关、差压开关、压力变送器、差压变送器、智能压力（差压）变送器等仪表，其他同类仪表可参考使用。1.2 编写修订依据本规程参考的标准、规范有《化学工业部 JJG（化）计量器具检定规程》、《石油工业部 SYB 仪表工操作规程》。另外还参考了部分仪表标准和产品使用说明书。2 电接点压力表2.1 概述2.1.1 电接点压力是一种带接点开关信号输出的就地压力指示仪表。2.1.2 本规程以 YX-160-B 型防暴电接点压力表为例说明，其他同类仪表可参考使用。2.2 主要技术指标2.2.1 分度范围：0~60MPa；-0.1~2.4MPa。2.2.2 精度等级：1.5 级。2.2.3 接点工作电压：220V AC 或 380V AC。2.2.4 触点容量：10W。2.2.5 使用环境：温度-10~60℃ ，相对湿度小于 80%。2.2.6 工作条件：爆炸性混合物应符合仪表防暴要求，震动和被测介质如急剧脉动对仪表接点的可靠动作的影响应在允许的范围内。2.2.7 不灵敏度：小于全量程的 0.5%。2.3 检查校验 2.3.1 检查效验用的标准仪器应符合本规程总纲中规定的要求。2.3.2 检查项目2.3.2.1 外观检查 a. 检查压力表的各部件装配是否牢固，不得有影响测量性能的锈蚀、裂纹、孔洞等缺陷。b. 检查铭牌标志及铅封是否齐全完好。2.3.2.2 零位示值检查 a. 有零值限止钉的压力表，其指针应紧靠在限制钉上。b. 无零值限制钉的压力表，其指针需在零值分度线上。2.3.2.3 示值检查 a. 压力表指针的移动在全分度范围内应平稳，不得有跳动或卡住现象。b. 压力表在轻敲表壳后，其指针值变动量不得超过最大允许基本误差的½。2.3.2.4 绝缘检查 用 500V DC 兆欧表检查传感器接线端子与外壳间的绝缘电阻，该绝缘电阻值应大于 20MΩ2.3.3 校验2.3.3.1 校验要求 a.配置好校验设备，标准器应正确安装与放置。b.校验过程中在接近校验点时应缓慢施加输入信号，保证在任何校验点不产生过冲现象。2.3.3.2 校验项目见表 2-1-1。表 2-1-1 电接点压力表校验项目项 目 名 称 外 观密封性 绝缘电阻仪表示值误差校验 接点设定误差校验2.3.3.3 校验步骤 a.按校验装置示意图 2-1-1 配接管线。b.用拔针器将两个接点设定指针分别拔到上限及下限以外，然后进行示值校验。c.示值校...
