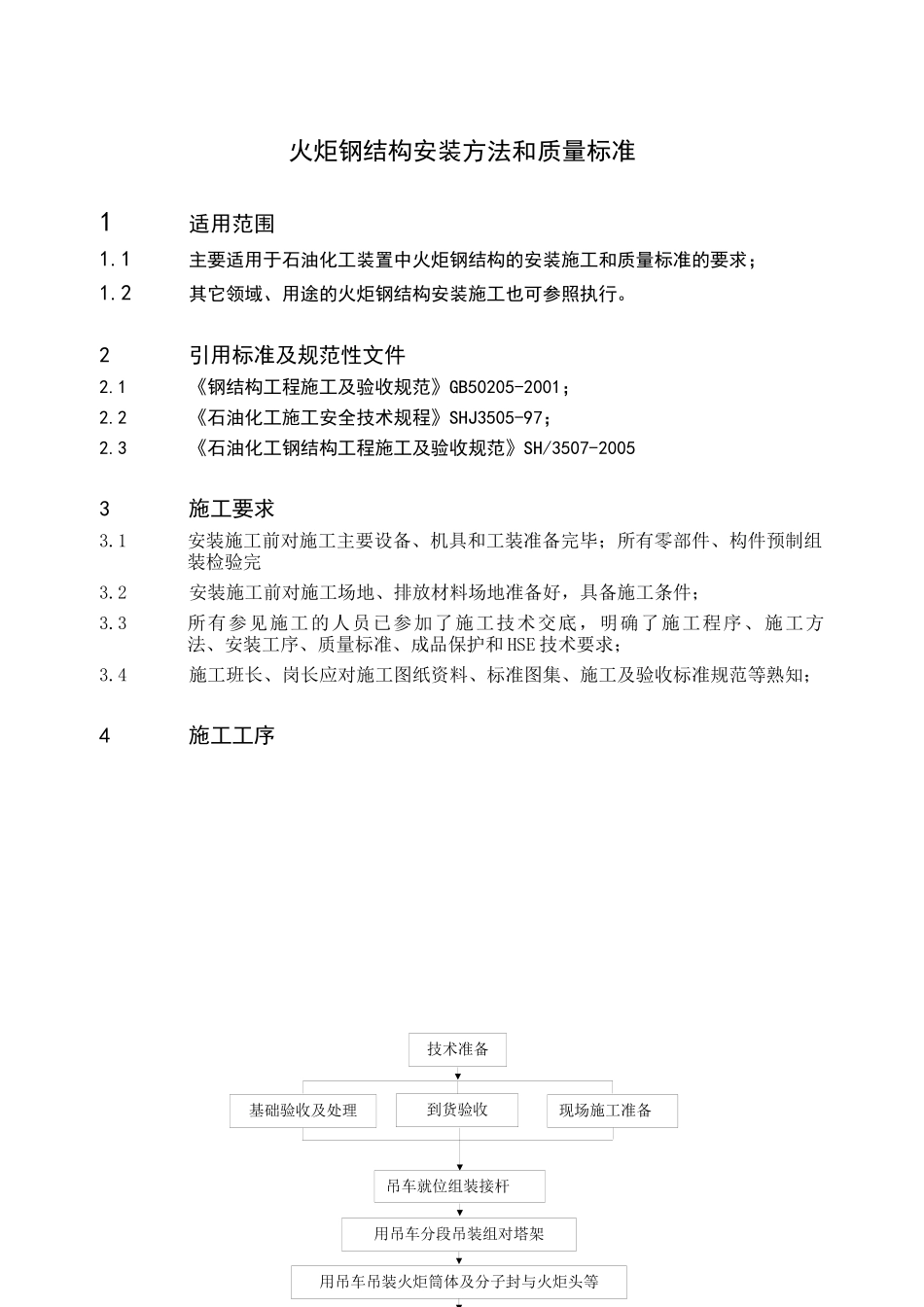

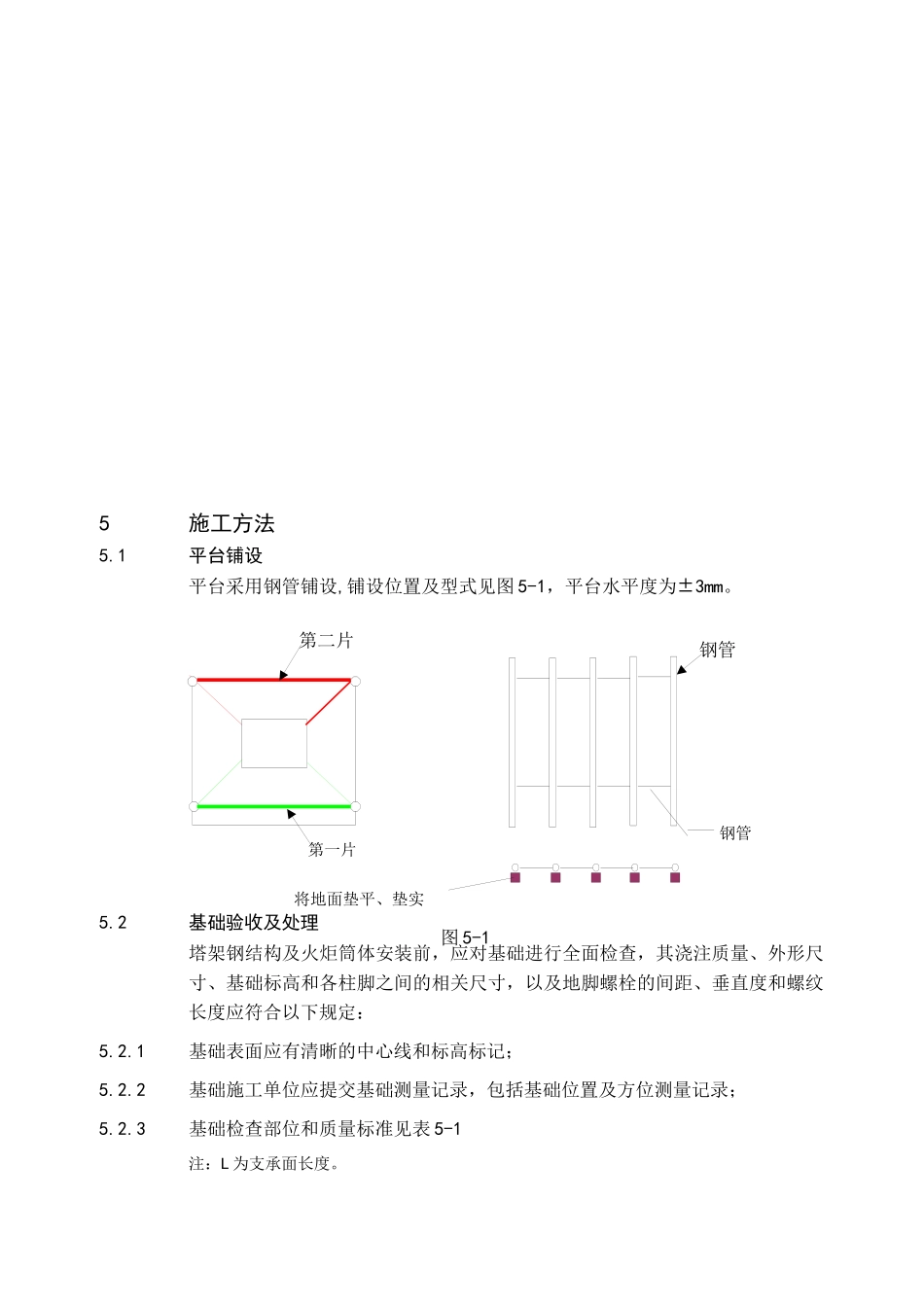

技术准备基础验收及处理现场施工准备到货验收用吊车分段吊装组对塔架用吊车吊装火炬筒体及分子封与火炬头等吊车就位组装接杆火炬钢结构安装方法和质量标准1 适用范围1.1主要适用于石油化工装置中火炬钢结构的安装施工和质量标准的要求；1.2其它领域、用途的火炬钢结构安装施工也可参照执行。2 引用标准及规范性文件2.1《钢结构工程施工及验收规范》GB50205-2001；2.2《石油化工施工安全技术规程》SHJ3505-97；2.3《石油化工钢结构工程施工及验收规范》SH/3507-20053 施工要求3.1安装施工前对施工主要设备、机具和工装准备完毕；所有零部件、构件预制组装检验完3.2安装施工前对施工场地、排放材料场地准备好，具备施工条件；3.3所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方 法、安装工序、质量标准、成品保护和 HSE 技术要求；3.4施工班长、岗长应对施工图纸资料、标准图集、施工及验收标准规范等熟知；4 施工工序5 施工方法5.1平台铺设平台采用钢管铺设,铺设位置及型式见图 5-1，平台水平度为±3mm。 5.2基础验收及处理塔架钢结构及火炬筒体安装前，应对基础进行全面检查，其浇注质量、外形尺寸、基础标高和各柱脚之间的相关尺寸，以及地脚螺栓的间距、垂直度和螺纹长度应符合以下规定：5.2.1基础表面应有清晰的中心线和标高标记；5.2.2基础施工单位应提交基础测量记录，包括基础位置及方位测量记录；5.2.3基础检查部位和质量标准见表 5-1注：L 为支承面长度。将地面垫平、垫实钢管钢管第一片第二片图 5-15.2.4用垫铁安装时，基础表面应凿麻，垫铁设置处应铲平，并符合下列规定：a） 垫铁组应设置在靠近地脚螺栓（锚栓）的柱脚底板加劲板或柱肢下；b） 每根地脚螺栓（锚栓侧）应设置 1 组～2 组垫铁，每组垫铁不宜超过 4 块；c） 垫铁与基础面和柱底面的接触应平整、紧密；d） 采用成对斜垫铁时，其叠合长度不应小于垫铁长度的 3/4；e） 混凝土二次浇灌前垫铁组垫铁间应定位焊固定；5.2.5钢结构安装前，螺栓外露部分应涂油脂防锈并妥善保护。5.3塔架成片组合a） 塔架成片组合在管式平台上进行，根据现场实际情况，为保证吊装，按上图所示，将塔架在分段标高处，均分成 2 大片组合；b） 成片时，将塔柱按图纸尺寸摆放在平台上，调整好跨距和对角线尺寸符合要求，点焊挡板临时固定。然后将横杆和斜杆按到货排版图进行拚装。5.4塔架安装a） 塔架分段分片正装；b） 分段吊装的塔架应在吊装前将其底...
