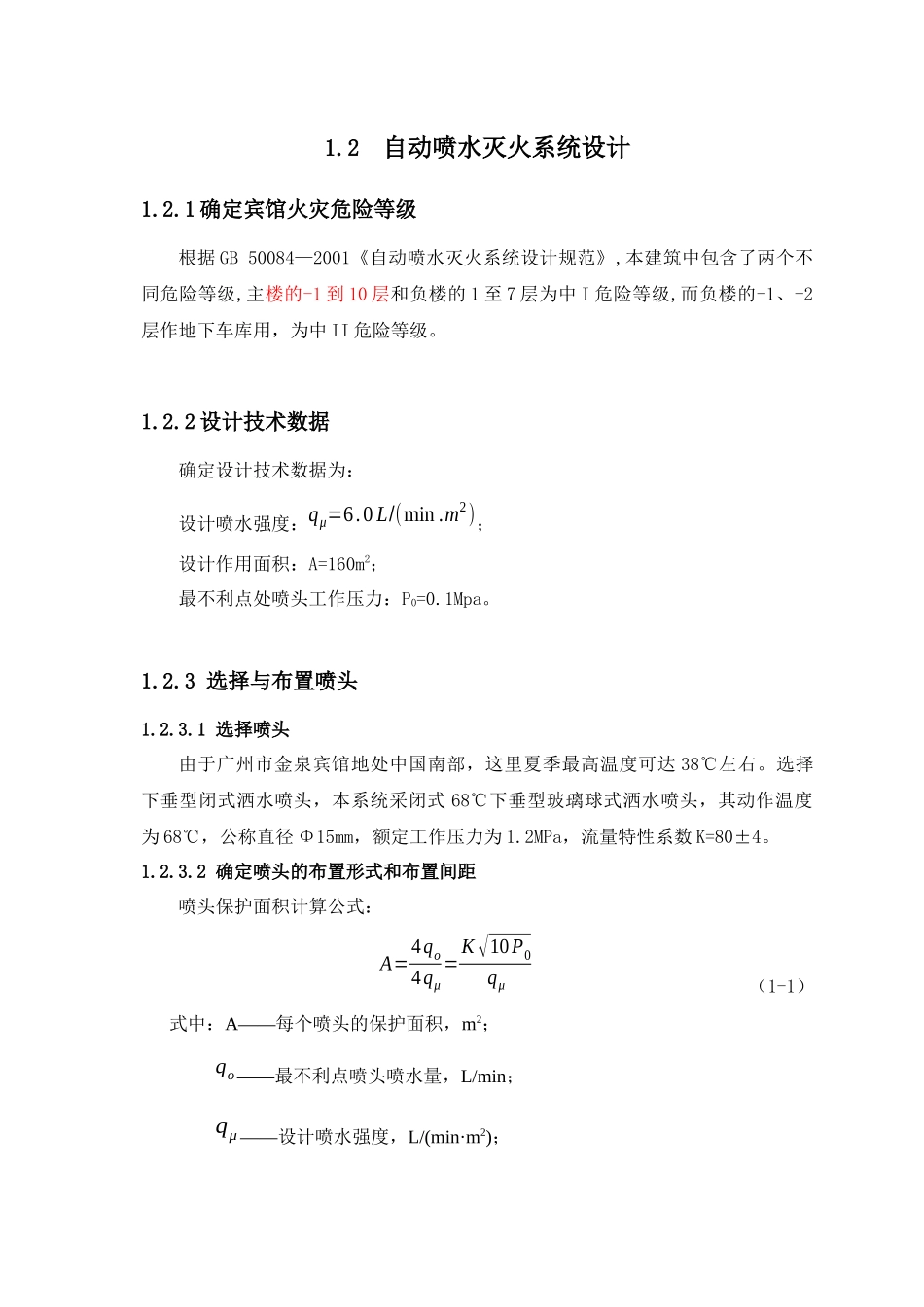

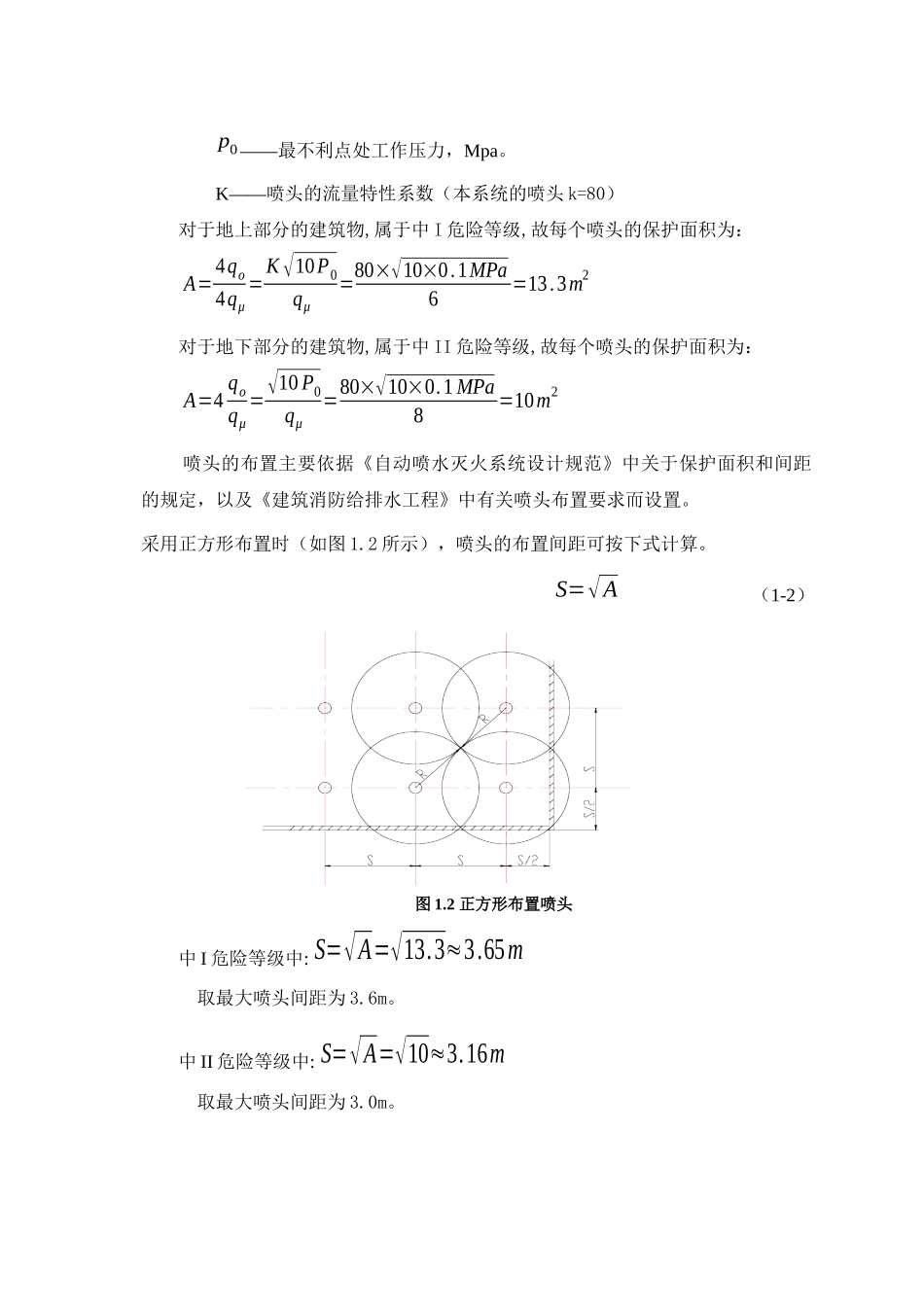

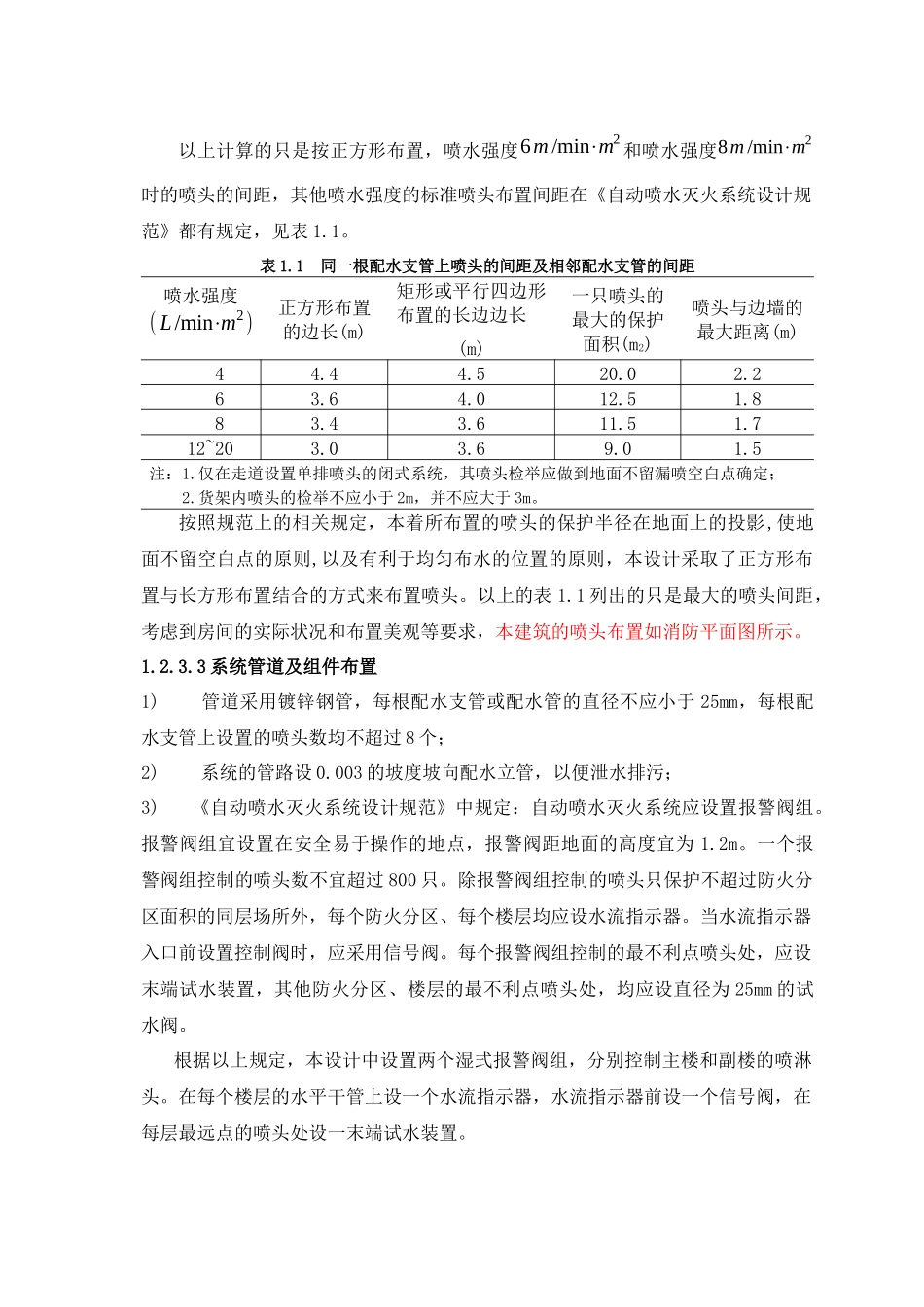

1.2 自动喷水灭火系统设计1.2.1 确定宾馆火灾危险等级根据 GB 50084—2001《自动喷水灭火系统设计规范》,本建筑中包含了两个不同危险等级,主楼的-1 到 10 层和负楼的 1 至 7 层为中 I 危险等级,而负楼的-1、-2层作地下车库用，为中 II 危险等级。1.2.2 设计技术数据确定设计技术数据为：设计喷水强度：qμ=6.0 L/(min .m2)；设计作用面积：A=160m2；最不利点处喷头工作压力：P0=0.1Mpa。1.2.3 选择与布置喷头1.2.3.1 选择喷头由于广州市金泉宾馆地处中国南部，这里夏季最高温度可达 38℃左右。选择下垂型闭式洒水喷头，本系统采闭式 68℃下垂型玻璃球式洒水喷头，其动作温度为 68℃，公称直径 Φ15mm，额定工作压力为 1.2MPa，流量特性系数 K=80±4。1.2.3.2 确定喷头的布置形式和布置间距喷头保护面积计算公式：A=4qo4qμ=K √10P0qμ （1-1）式中：A——每个喷头的保护面积，m2；qo——最不利点喷头喷水量，L/min；qμ ——设计喷水强度，L/(min·m2)；p0 ——最不利点处工作压力，Mpa。K——喷头的流量特性系数（本系统的喷头 k=80）对于地上部分的建筑物,属于中 I 危险等级,故每个喷头的保护面积为：A=4qo4qμ=K √10P0qμ=80×√10×0.1MPa6=13.3m2对于地下部分的建筑物,属于中 II 危险等级,故每个喷头的保护面积为： A=4qoqμ=√10 P0qμ=80×√10×0.1 MPa8=10m2喷头的布置主要依据《自动喷水灭火系统设计规范》中关于保护面积和间距的规定，以及《建筑消防给排水工程》中有关喷头布置要求而设置。采用正方形布置时（如图 1.2 所示），喷头的布置间距可按下式计算。S=√ A （1-2）图 1.2 正方形布置喷头中 I 危险等级中: S=√A=√13.3≈3.65m取最大喷头间距为 3.6m。中 II 危险等级中: S=√A=√10≈3.16m取最大喷头间距为 3.0m。以上计算的只是按正方形布置，喷水强度6m /min⋅m2 和喷水强度8m /min⋅m2时的喷头的间距，其他喷水强度的标准喷头布置间距在《自动喷水灭火系统设计规范》都有规定，见表 1.1。表 1.1 同一根配水支管上喷头的间距及相邻配水支管的间距喷水强度( L/min⋅m2)正方形布置的边长(m)矩形或平行四边形布置的长边边长(m)一只喷头的最大的保护面积(m2)喷头与边墙的最大距离(m)44.44.520.02.263.64.012.51.883.43.611.51.712~203.03.69.01.5注：1.仅在走道设置单排喷头的闭式系统，其喷头检举应做到地面不留漏喷空白点确定；2.货架内喷头的检举不应小于 2m...
