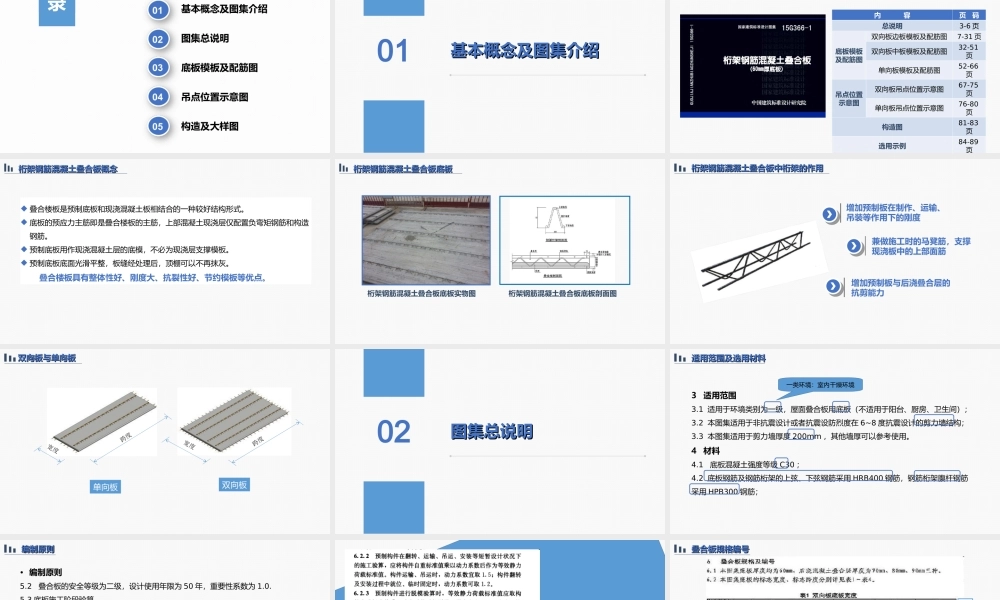

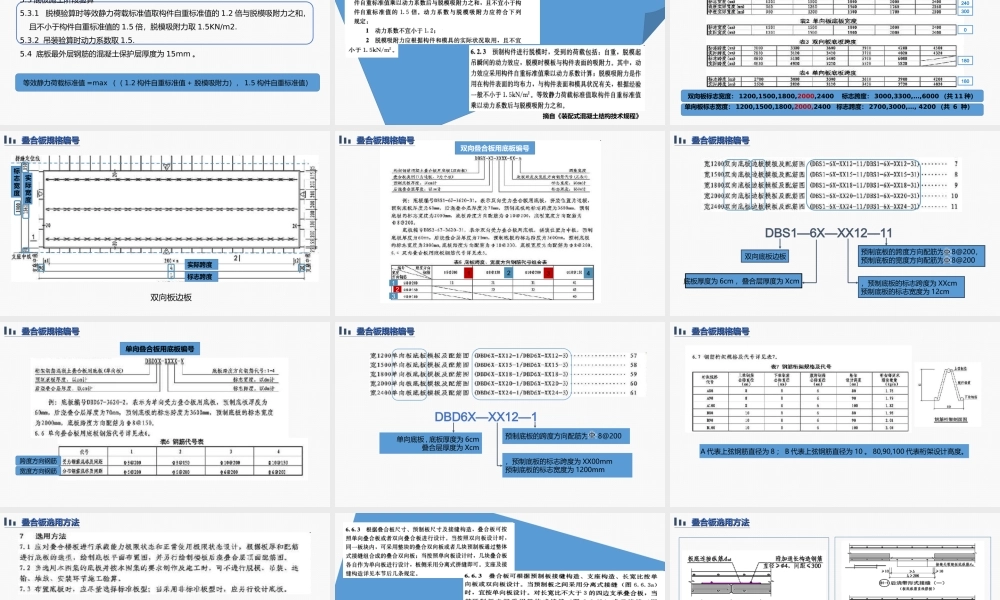

《《桁架钢筋混凝土叠合板桁架钢筋混凝土叠合板（（ 60mm60mm 厚底板）厚底板）》》图集讲解目 录基本概念及图集介绍图集总说明底板模板及配筋图吊点位置示意图构造及大样图01基本概念及图集介绍基本概念及图集介绍图集介绍图集介绍内 容页 码总说明3-6 页底板模板及配筋图双向板边板模板及配筋图7-31 页双向板中板模板及配筋图32-51页单向板模板及配筋图52-66页吊点位置示意图双向板吊点位置示意图67-75页单向板吊点位置示意图76-80页构造图81-83页选用示例84-89页桁架钢筋混凝土叠合板概念桁架钢筋混凝土叠合板概念 叠合楼板是预制底板和现浇混凝土板相结合的一种较好结构形式。 底板的预应力主筋即是叠合楼板的主筋，上部混凝土现浇层仅配置负弯矩钢筋和构造钢筋。 预制底板用作现浇混凝土层的底模，不必为现浇层支撑模板。 预制底板底面光滑平整，板缝经处理后，顶棚可以不再抹灰。 叠合楼板具有整体性好、刚度大、抗裂性好、节约模板等优点。桁架钢筋混凝土叠合板底板剖面图桁架钢筋混凝土叠合板底板实物图桁架钢筋混凝土叠合板底板桁架钢筋混凝土叠合板底板桁架钢筋混凝土叠合板中桁架的作用桁架钢筋混凝土叠合板中桁架的作用增加预制板在制作、运输、吊装等作用下的刚度兼做施工时的马凳筋，支撑现浇板中的上部面筋增加预制板与后浇叠合层的抗剪能力双向板与单向板双向板与单向板宽度宽度跨度跨度单向板双向板02图集总说明图集总说明3 适用范围3.1 适用于环境类别为一级，屋面叠合板用底板（不适用于阳台、厨房、卫生间）；3.2 本图集适用于非抗震设计或者抗震设防烈度在 6~8 度抗震设计的剪力墙结构；3.3 本图集适用于剪力墙厚度 200mm ，其他墙厚可以参考使用。4 材料4.1 底板混凝土强度等级 C30 ；4.2 底板钢筋及钢筋桁架的上弦、下弦钢筋采用 HRB400 钢筋，钢筋桁架腹杆钢筋采用 HPB300 钢筋；适用范围及选用材料适用范围及选用材料一类环境：室内干燥环境编制原则编制原则• 编制原则5.2 叠合板的安全等级为二级，设计使用年限为 50 年，重要性系数为 1.0.5.3 底板施工阶段验算5.3.1 脱模验算时等效静力荷载标准值取构件自重标准值的 1.2 倍与脱模吸附力之和，且不小于构件自重标准值的 1.5 倍，脱模吸附力取 1.5KN/m2.5.3.2 吊装验算时动力系数取 1.5.5.4 底板最外层钢筋的混凝土保护层厚度为 15mm 。等效静力荷载标准值 =max （（ 1.2 构件自重标准值 + 脱模吸附力），...
