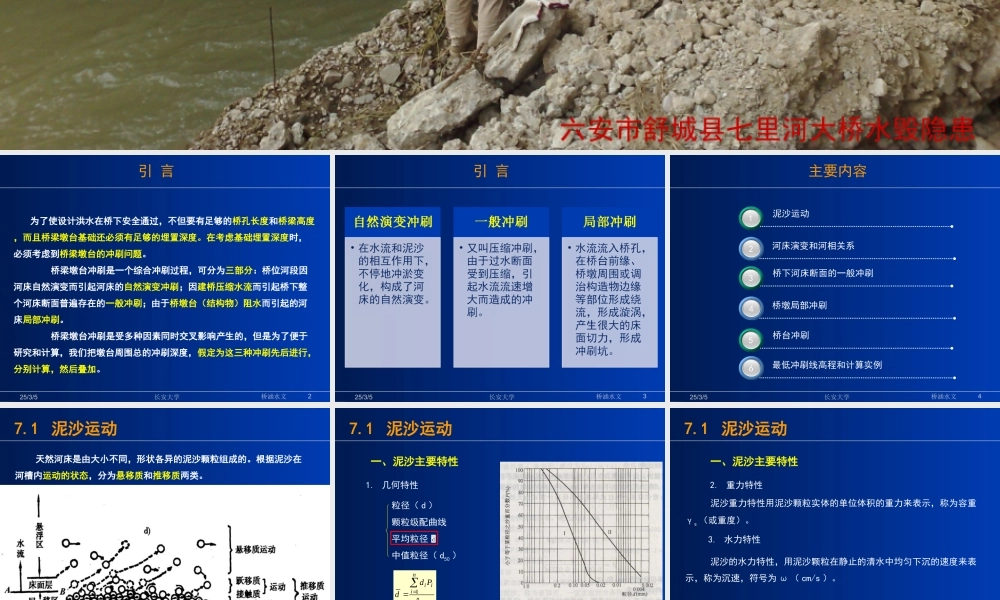

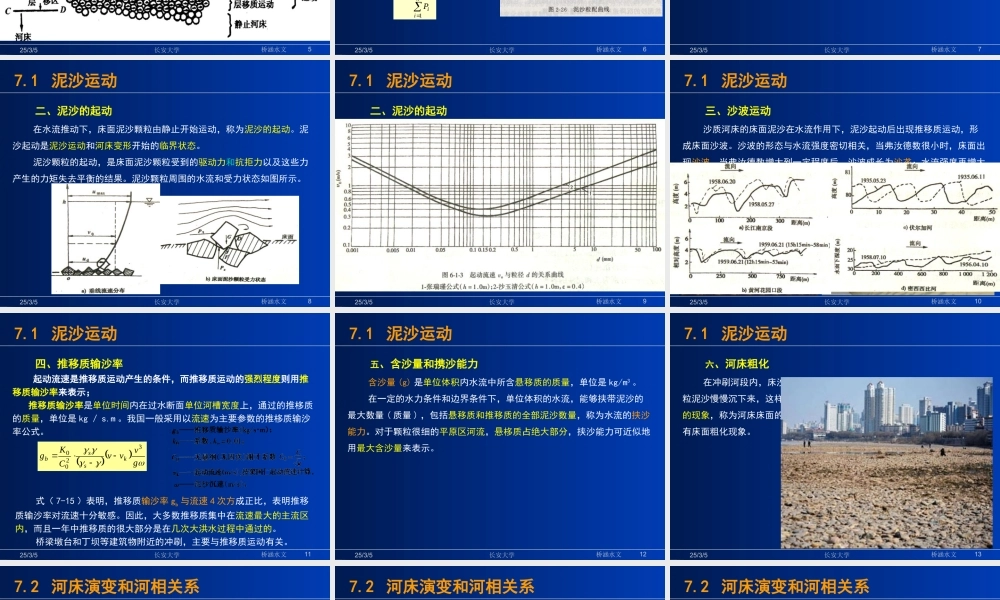

桥涵水文六安市舒城县七里河大桥水毁隐患 第七章 桥墩和桥台冲刷桥涵水文长安大学引 言25/3/52为了使设计洪水在桥下安全通过,不但要有足够的桥孔长度和桥梁高度,而且桥梁墩台基础还必须有足够的埋置深度。在考虑基础埋置深度时,必须考虑到桥梁墩台的冲刷问题。 桥梁墩台冲刷是一个综合冲刷过程,可分为三部分:桥位河段因河床自然演变而引起河床的自然演变冲刷;因建桥压缩水流而引起桥下整个河床断面普遍存在的一般冲刷;由于桥墩台(结构物)阻水而引起的河床局部冲刷。 桥梁墩台冲刷是受多种因素同时交叉影响产生的,但是为了便于研究和计算,我们把墩台周围总的冲刷深度,假定为这三种冲刷先后进行,分别计算,然后叠加。桥涵水文长安大学引 言25/3/53桥涵水文长安大学河床演变和河相关系 2泥沙运动 31桥下河床断面的一般冲刷 3桥墩局部冲刷 4桥台冲刷 35最低冲刷线高程和计算实例6主要内容25/3/54桥涵水文长安大学7.1 泥沙运动 天然河床是由大小不同,形状各异的泥沙颗粒组成的。根据泥沙在河槽内运动的状态,分为悬移质和推移质两类。 悬移质:悬浮于水中向下游运动,一般颗粒比较细; 推移质:颗粒稍大的泥沙,在床面上滚动、滑动或跳跃着间歇性地向下游移动,前进的速度远小于水流的流速。 床 沙:比推移质颗粒更大的泥沙,则下沉到河床床面静止不动。 悬移质、推移质和床沙之间颗粒大小的分界是相对的,是随水流流速大小而变化的. 对桥梁上下游,因水流急剧变化,引起河床变形和桥墩附近的冲刷,起主要作用的是推移质和床沙。25/3/55桥涵水文长安大学7.1 泥沙运动 一、泥沙主要特性 1. 几何特性粒径( d )颗粒级配曲线平均粒径中值粒径( d50 )dniiniiiPPdd1125/3/56桥涵水文长安大学7.1 泥沙运动 一、泥沙主要特性 2. 重力特性 泥沙重力特性用泥沙颗粒实体的单位体积的重力来表示,称为容重γs (或重度)。 3. 水力特性 泥沙的水力特性,用泥沙颗粒在静止的清水中均匀下沉的速度来表示,称为沉速,符号为 ω ( cm/s )。25/3/57桥涵水文长安大学7.1 泥沙运动 二、泥沙的起动 在水流推动下,床面泥沙颗粒由静止开始运动,称为泥沙的起动。泥沙起动是泥沙运动和河床变形开始的临界状态。 泥沙颗粒的起动,是床面泥沙颗粒受到的驱动力和抗拒力以及这些力产生的力矩失去平衡的结果。泥沙颗粒周围的水流和受力状态如图所示。25/3/58桥涵水文长安大学7.1 泥沙运动 二、泥沙的...
