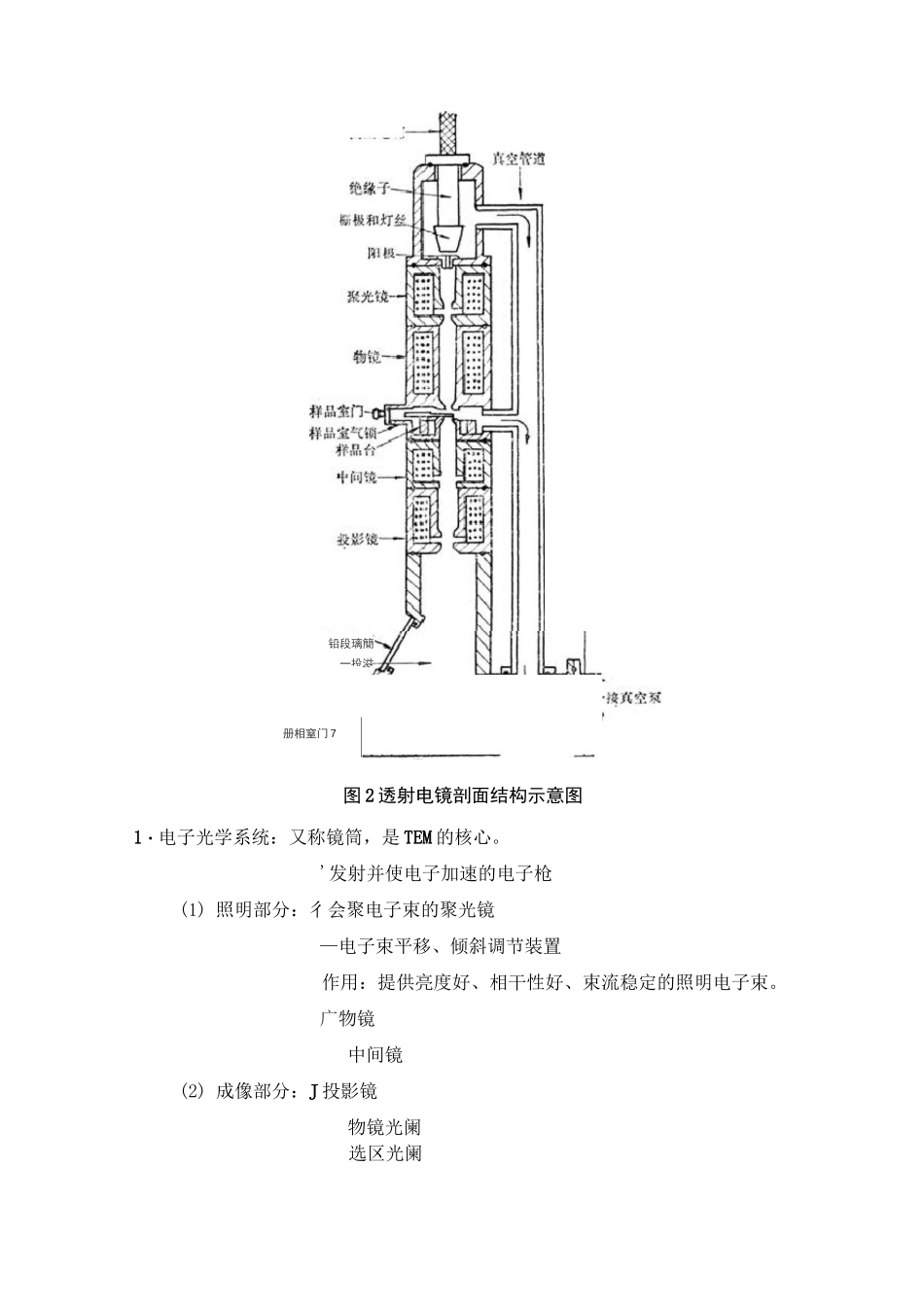

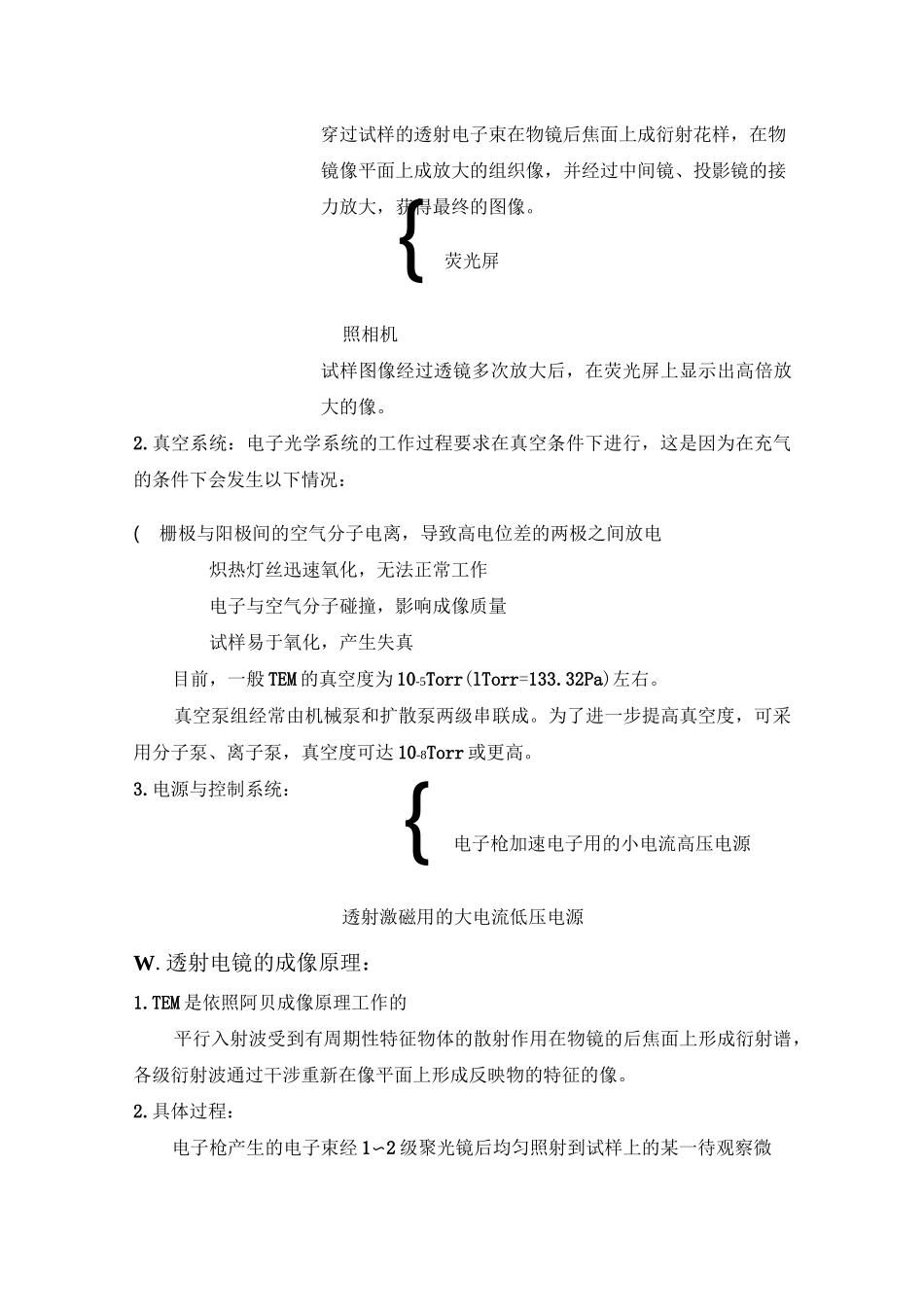

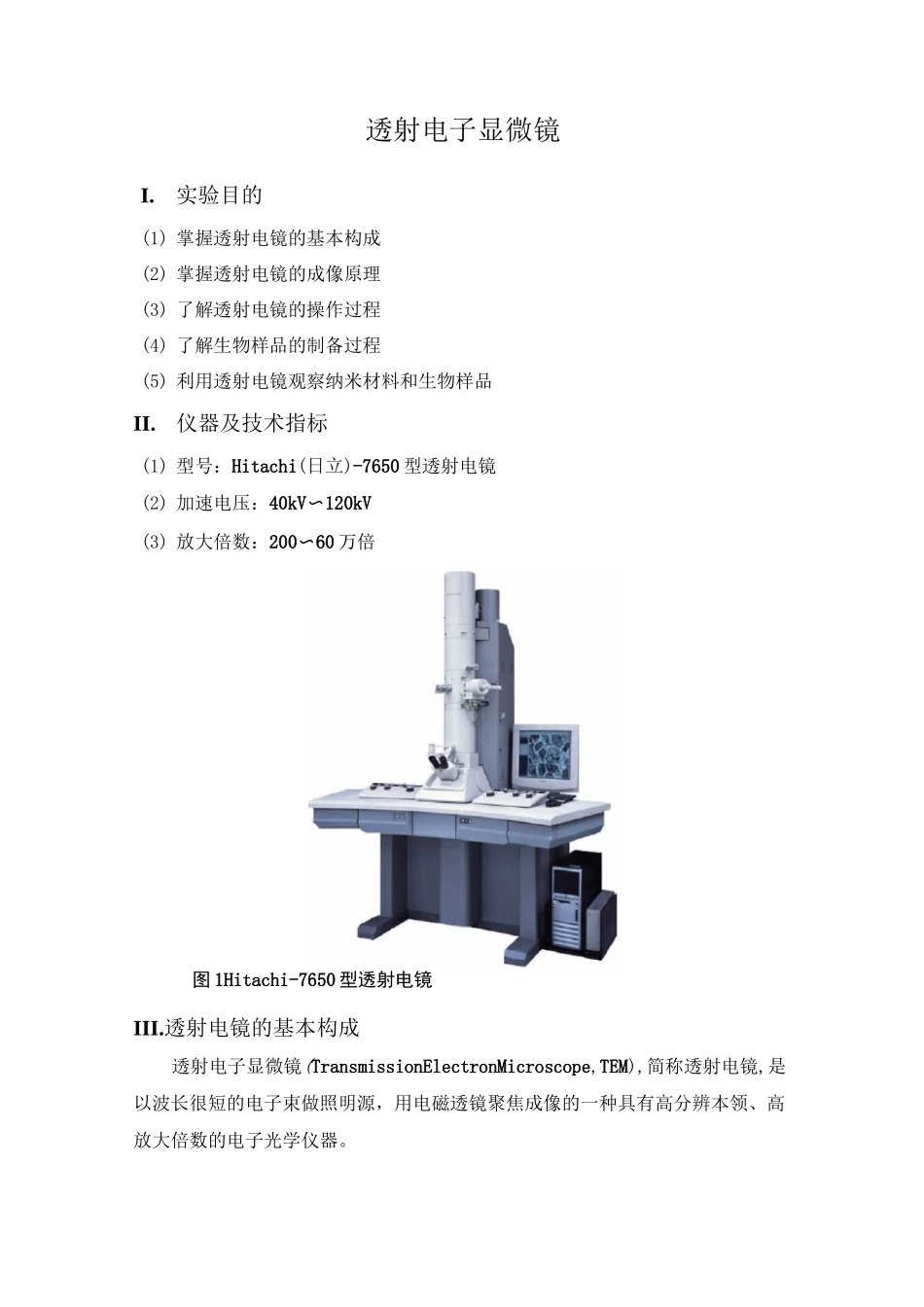

透射电子显微镜I.实验目的(1) 掌握透射电镜的基本构成(2) 掌握透射电镜的成像原理(3) 了解透射电镜的操作过程(4) 了解生物样品的制备过程(5) 利用透射电镜观察纳米材料和生物样品II.仪器及技术指标(1) 型号:Hitachi(日立)-7650 型透射电镜(2) 加速电压:40kV〜120kV(3) 放大倍数:200〜60 万倍图 1Hitachi-7650 型透射电镜III.透射电镜的基本构成透射电子显微镜(TransmissionElectronMicroscope,TEM),简称透射电镜,是以波长很短的电子束做照明源,用电磁透镜聚焦成像的一种具有高分辨本领、高放大倍数的电子光学仪器。J11=V'■kkst图 2 透射电镜剖面结构示意图1・电子光学系统:又称镜筒,是 TEM 的核心。'发射并使电子加速的电子枪(1) 照明部分:彳会聚电子束的聚光镜—电子束平移、倾斜调节装置作用:提供亮度好、相干性好、束流稳定的照明电子束。广物镜中间镜(2) 成像部分:J 投影镜物镜光阑选区光阑铅段璃簡一投滋册相窒门 7穿过试样的透射电子束在物镜后焦面上成衍射花样,在物镜像平面上成放大的组织像,并经过中间镜、投影镜的接力放大,获得最终的图像。{ 荧光屏照相机试样图像经过透镜多次放大后,在荧光屏上显示出高倍放大的像。2.真空系统:电子光学系统的工作过程要求在真空条件下进行,这是因为在充气的条件下会发生以下情况:(栅极与阳极间的空气分子电离,导致高电位差的两极之间放电炽热灯丝迅速氧化,无法正常工作电子与空气分子碰撞,影响成像质量试样易于氧化,产生失真目前,一般 TEM 的真空度为 10-5Torr(lTorr=133.32Pa)左右。真空泵组经常由机械泵和扩散泵两级串联成。为了进一步提高真空度,可采用分子泵、离子泵,真空度可达 10-8Torr 或更高。3.电源与控制系统: { 电子枪加速电子用的小电流高压电源透射激磁用的大电流低压电源W.透射电镜的成像原理:1.TEM 是依照阿贝成像原理工作的平行入射波受到有周期性特征物体的散射作用在物镜的后焦面上形成衍射谱,各级衍射波通过干涉重新在像平面上形成反映物的特征的像。2.具体过程:电子枪产生的电子束经 1〜2 级聚光镜后均匀照射到试样上的某一待观察微平行物焦平像平小区域上,入射电子与试样物质相互作用,由于试样很薄,绝大部分电子穿透试图 3 阿贝成像原理图样,其强度分布与所观察试样区的形貌、组织、结构一一对应。透射出试样的电子经过物镜、中间镜、投影镜的三级磁透镜放大投射在观察图形的荧光屏上,荧光屏把电子强度分布...
