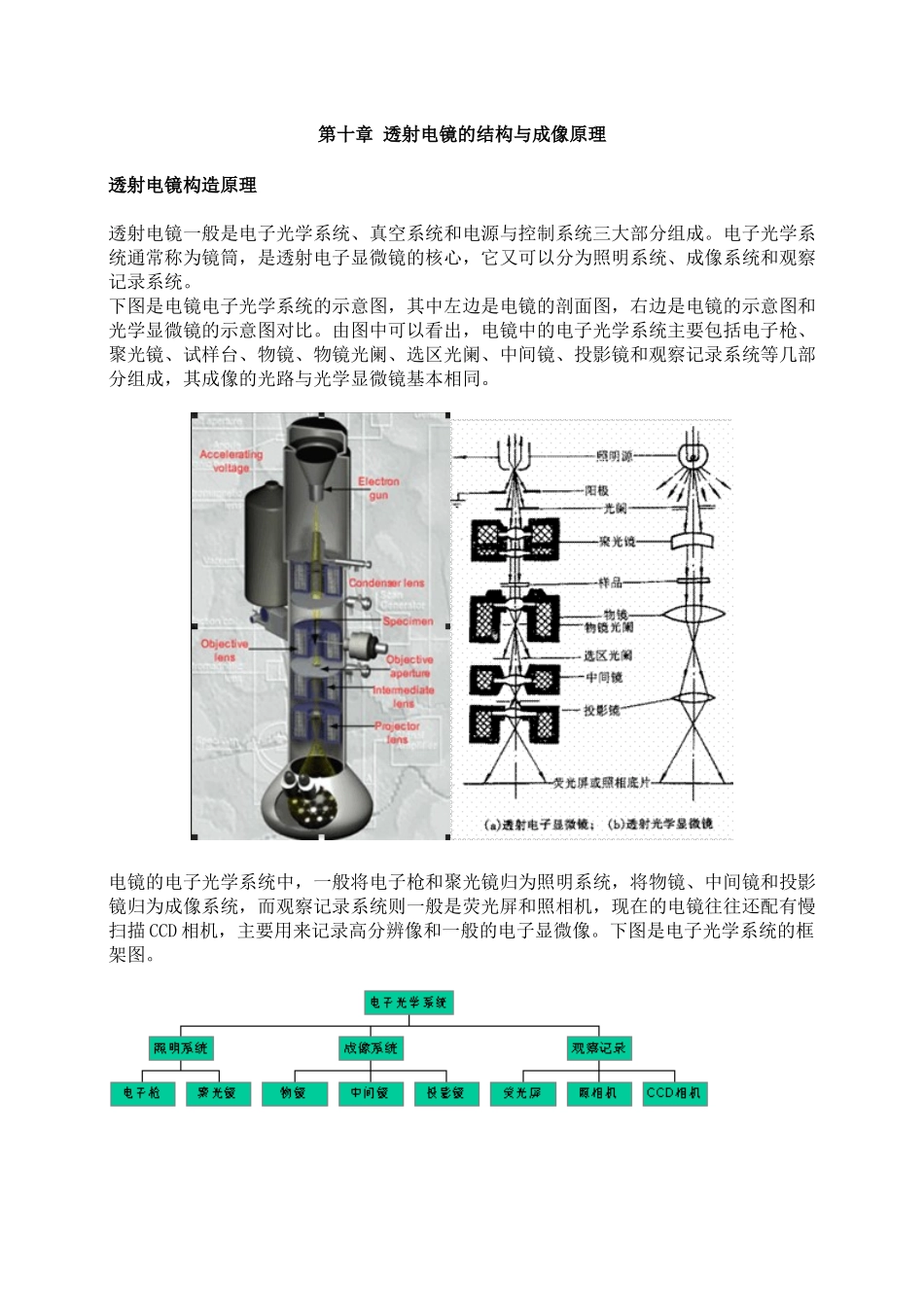

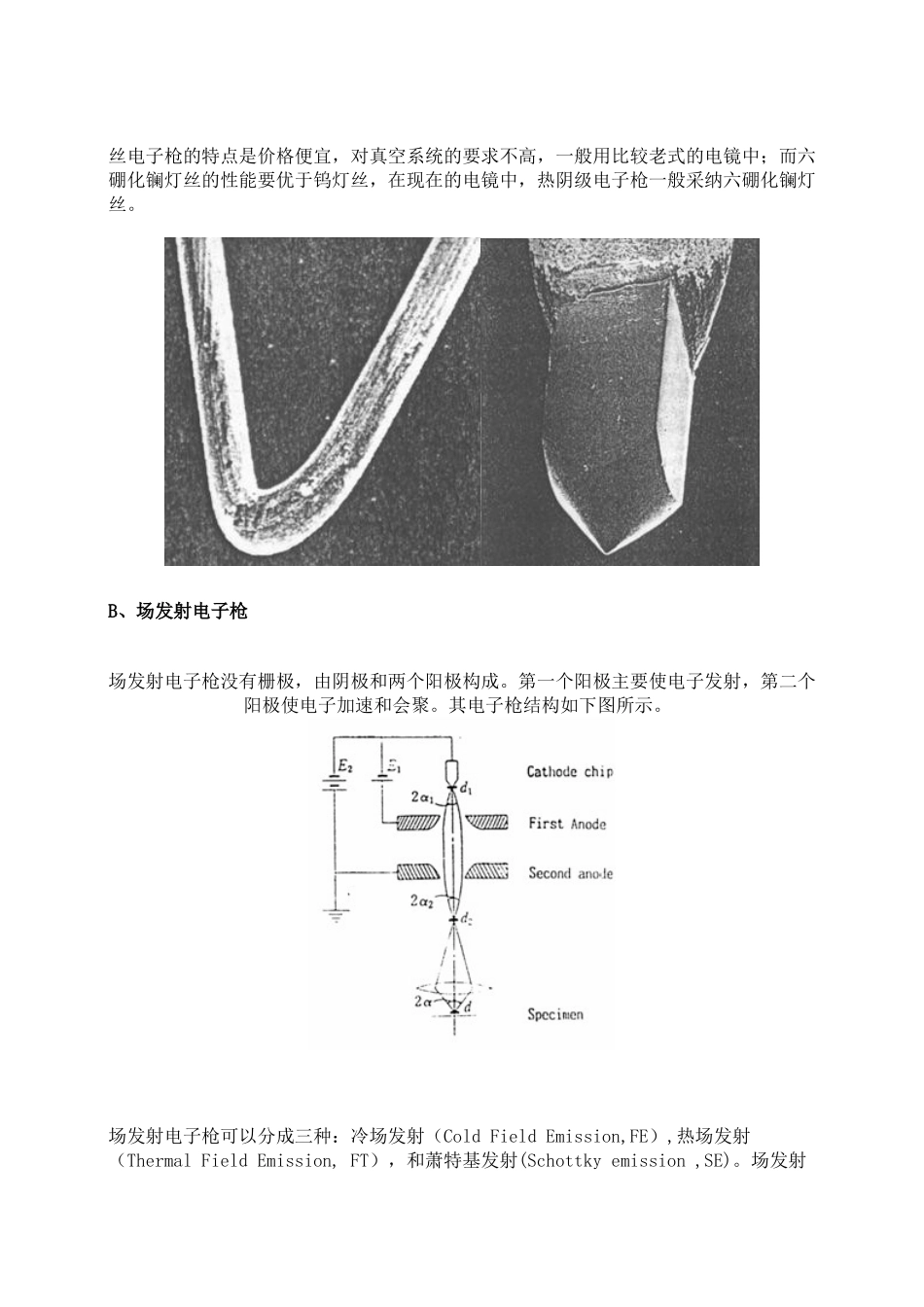

第十章 透射电镜的结构与成像原理透射电镜构造原理透射电镜一般是电子光学系统、真空系统和电源与控制系统三大部分组成。电子光学系统通常称为镜筒，是透射电子显微镜的核心，它又可以分为照明系统、成像系统和观察记录系统。 下图是电镜电子光学系统的示意图，其中左边是电镜的剖面图，右边是电镜的示意图和光学显微镜的示意图对比。由图中可以看出，电镜中的电子光学系统主要包括电子枪、聚光镜、试样台、物镜、物镜光阑、选区光阑、中间镜、投影镜和观察记录系统等几部分组成，其成像的光路与光学显微镜基本相同。 电镜的电子光学系统中，一般将电子枪和聚光镜归为照明系统，将物镜、中间镜和投影镜归为成像系统，而观察记录系统则一般是荧光屏和照相机，现在的电镜往往还配有慢扫描 CCD 相机，主要用来记录高分辨像和一般的电子显微像。下图是电子光学系统的框架图。 第一节 照明系统 照明系统由电子枪、聚光镜以及相应的平移、倾转和对中等调节装置组成，其作用是提供一束亮度高、照明孔径半角小、平行度好、束流稳定的照明源。为了满足明场和暗场成像的需要，照明束可以在 5 度范围内倾转。 1.1 电子枪 电子枪可分为热阴极电子枪和场发射电子枪。热阴极电子枪的材料主要有钨丝(W)和六硼化镧(LaB6)而场发射电子枪又可以分为热场发射、冷场发射和 Schottky 场发射， Schottky 场发射也归到热场发射。场发射电子枪的材料必须是高强度材料，一般采纳的是单晶钨，但现在有采纳六硼化镧(LaB6)的趋势。下一代场发射电子枪的材料极有可能是碳纳米管。 A、热阴级电子枪 热电子枪由灯丝（阴极）、栅极帽、阳极组成。常用灯丝为钨丝（如 H-800)、LaB6(如JEM-3010)。下图为热阴级电子枪的示意图。其中左图是电子枪自偏压回路的示意图，右边是电子枪中等电压面的示意图。 下图是热阴级电子枪的实图，其中左边是钨灯丝电子枪，右边是六硼化镧电子枪。钨灯丝电子枪的特点是价格便宜，对真空系统的要求不高，一般用比较老式的电镜中；而六硼化镧灯丝的性能要优于钨灯丝，在现在的电镜中，热阴级电子枪一般采纳六硼化镧灯丝。B、场发射电子枪 场发射电子枪没有栅极，由阴极和两个阳极构成。第一个阳极主要使电子发射，第二个阳极使电子加速和会聚。其电子枪结构如下图所示。 场发射电子枪可以分成三种：冷场发射（Cold Field Emission,FE）,热场发射（Thermal Field Emission, FT），和萧特基发射(Schottky emission ,SE)。场发...
