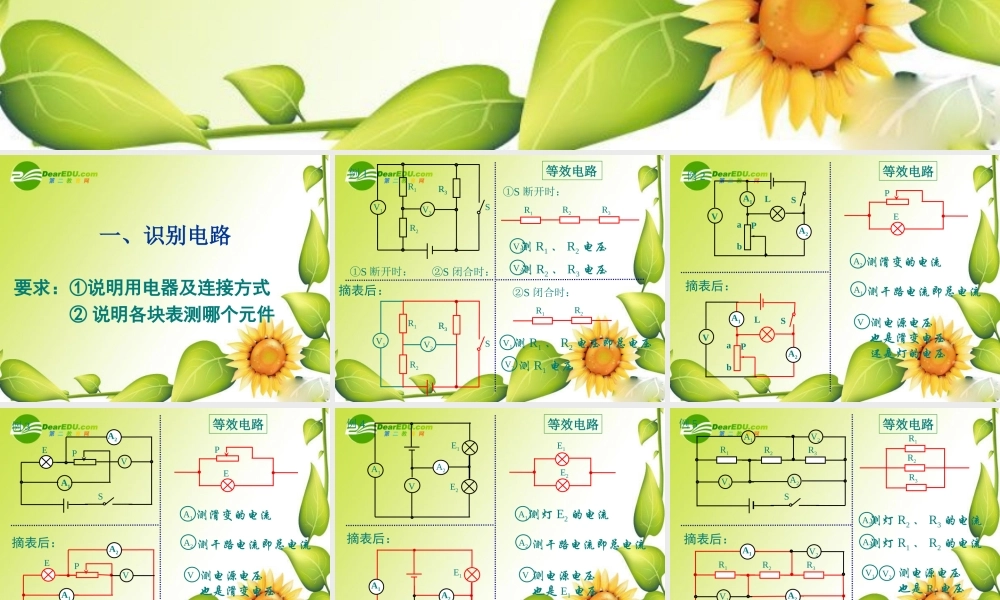

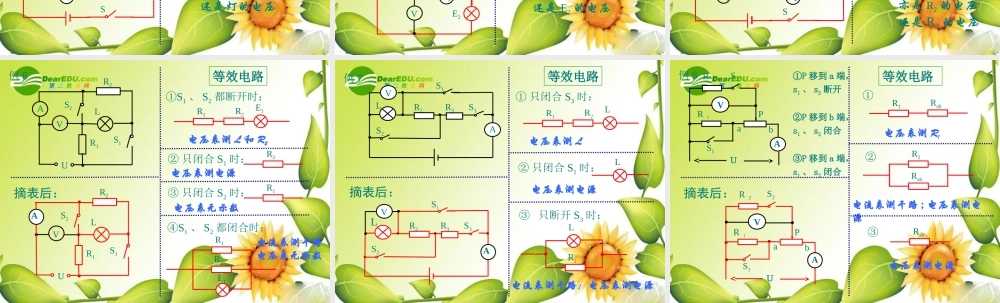

电学复习专题一 一、识别电路要求：①说明用电器及连接方式 ② 说明各块表测哪个元件 例 1V1V2R3R1R2R3S摘表后：R3R1R2R3S等效电路①S 断开时：②S 闭合时：V1V2①S 断开时：②S 闭合时：R3R2R1R2R1V2测 R1 、 R2 电压V1测 R2 、 R3 电压V2测 R1 、 R2 电压即总电压V1测 R1 电压 例 2VA2A1LabPSLabPS摘表后：等效电路A2VA1EPA1测滑变的电流A2测干路电流即总电流测电源电压也是滑变电压还是灯的电压V 例 3PESPEVSA2A1摘表后：等效电路A2VA1EPA2测滑变的电流A1测干路电流即总电流测电源电压也是滑变电压还是灯的电压V 例 4A1A2VE1E2摘表后：E1E2等效电路A1A2VE1E2A2测灯 E2 的电流A1测干路电流即总电流测电源电压也是 E1 电压还是 E2 的电压V 例 5R3R2R1SA1A2V2V1摘表后：R3R2R1S等效电路V1V2A2A1R2R3R1A2测灯 R2 、 R3 的电流A1测电源电压也是 R1 电压亦是 R2 的电压还是 R3 的电压V1V2测灯 R1 、 R2 的电流 例 6VALS2S1R2R1U摘表后：等效电路VR2R1E1R2R1E1①S1 、 S2 都断开时：② 只闭合 S1 时：④S1 、 S2 都闭合时：R2电压表测 L 和 R2③ 只闭合 S2 时：R1电流表测干路电压表无示数电压表测电源电压表无示数S2S1LR2R1UA 例 7VALR2R3S3S2S1摘表后：R2R3S3S2S1L等效电路AVR2R1LR2L① 只闭合 S3 时：② 只闭合 S1 时：③ 只断开 S3 时：L电压表测 L电流表测干路；电压表测电源电压表测电源 例 8摘表后： R ２S1S2aPbＵR １AR ２S1S2aPbＵR １VA等效电路AV①P 移到 a 端，s1 、 s2 断开②P 移到 b 端，s1 、 s2 闭合③P 移到 a 端，s1 、 s2 闭合①RabR1Rab②③电压表测 R1电流表测干路 ; 电压表测电源电压表测电源RabR2
