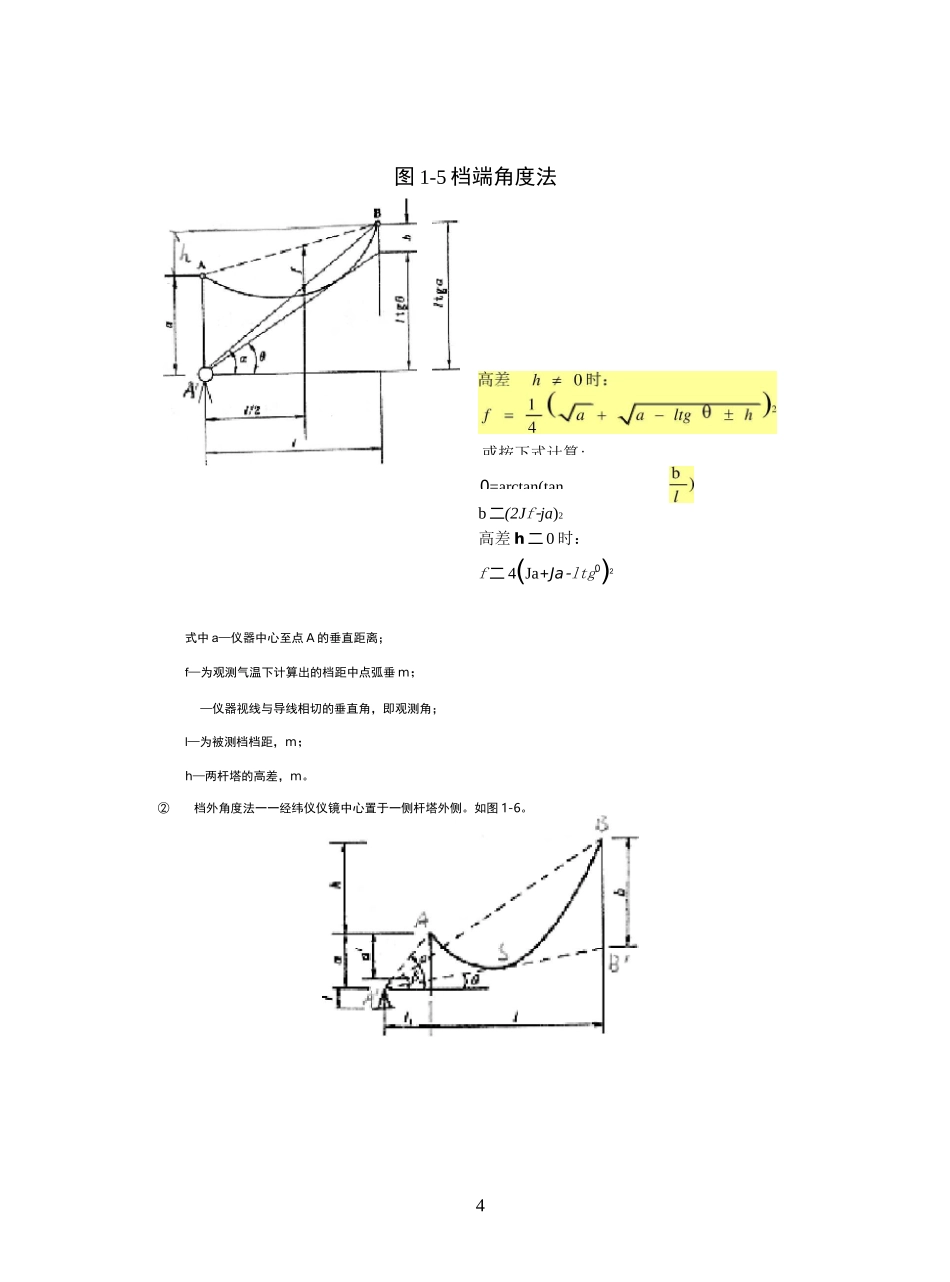

LuII弧垂观测方法(总 5 页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除3弛度观测档的选择原则：紧线段在 5 档及以下时靠近中间选择一档；紧线段在 6〜12 档时靠近两端各选择一档；紧线段在 12 档以上时靠近两端及中间各选择一档弛度观测档的选择尽可能做到：档距大，相邻两杆塔的高差小，导线排列方式尽量一致，紧临耐张杆塔的两侧不宜选为观测档。选择弛度观测档时，若地形特殊应适当增加观测档数目。一、输电线路弧垂测量1、测量方法：(1)异长法一一运行线路的弧垂测量常用此法。见图 1-4。图 1-4 异长法观测弧垂示意图方法:自观测档的架空线悬挂点 A 处选一合适点使视线与导线相切，分别量取此点及视线在另一杆塔上的交点与导线两悬挂点的垂直距离，得 AAo=a和 BBo=b。然后由公式得观测档弧垂 f。其适用于观测档内两杆塔不等高，且弧垂最低点不低于两杆塔根部连线的情况。(2)角度法：一一用经纬仪测。原理：异长法。适用：用异长法无法测量的山区、沟壑地段。方法:按仪器设置的不同分为：档端角度法、档外角度法、平视法和档侧角度法。① 档端角度法一一经纬仪仪镜中心置于一侧杆塔下方。见图 1-50=arctan(tan4图 1-5 档端角度法b 二(2Jf-ja)2高差 h 二 0 时：f 二 4(Ja+Ja-ltg0)2式中 a—仪器中心至点 A 的垂直距离；f—为观测气温下计算出的档距中点弧垂 m；—仪器视线与导线相切的垂直角，即观测角；l—为被测档档距，m；h—两杆塔的高差，m。②档外角度法一一经纬仪仪镜中心置于一侧杆塔外侧。如图 1-6。图 1-6 档外角度法或按下式计算:咼差 h 丰0 时:5）式中 I】一仪器距一侧杆塔的水平距离，m。其余符号同前。③档内角度法一一经纬仪仪镜中心置于导线或地线的正下方。如图 1-7。咼+h=0 时:Ja-（l+I】）tg0）2咼差 h 丰0 时:57当只测 Na 时等长法观测弛度。等长法是最常用的观测弛度方法，在条件许可时，应优先选用等8长法。在观测档相邻两杆塔上，由架空线悬挂点 A、B 处各向下量距离 f 绑扎弛度板，然后在观测端的弛度板处用弛度观工程望远镜观测。
