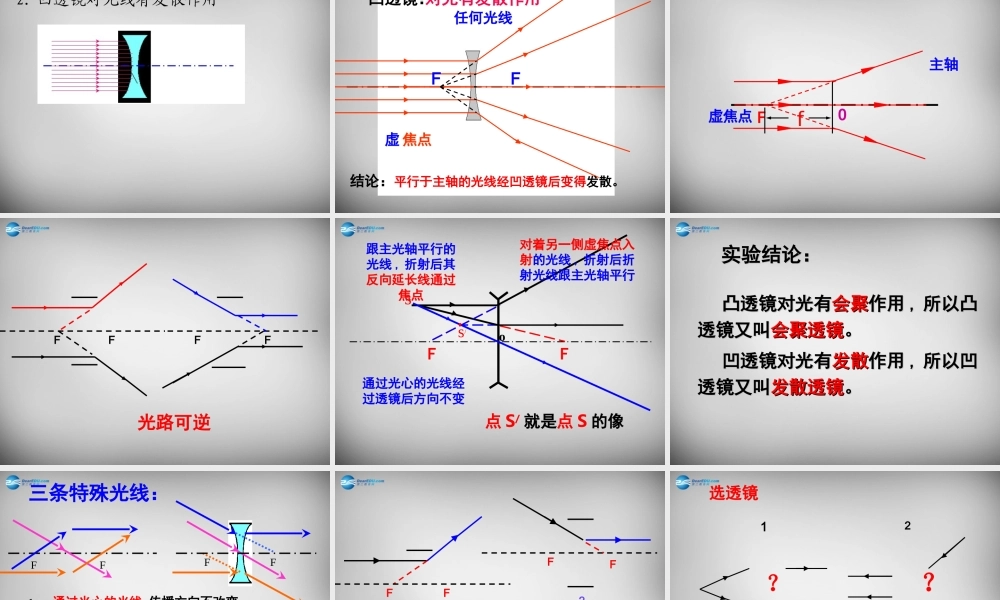

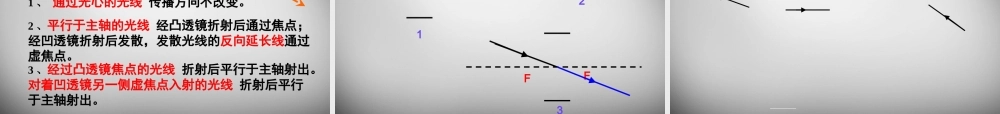

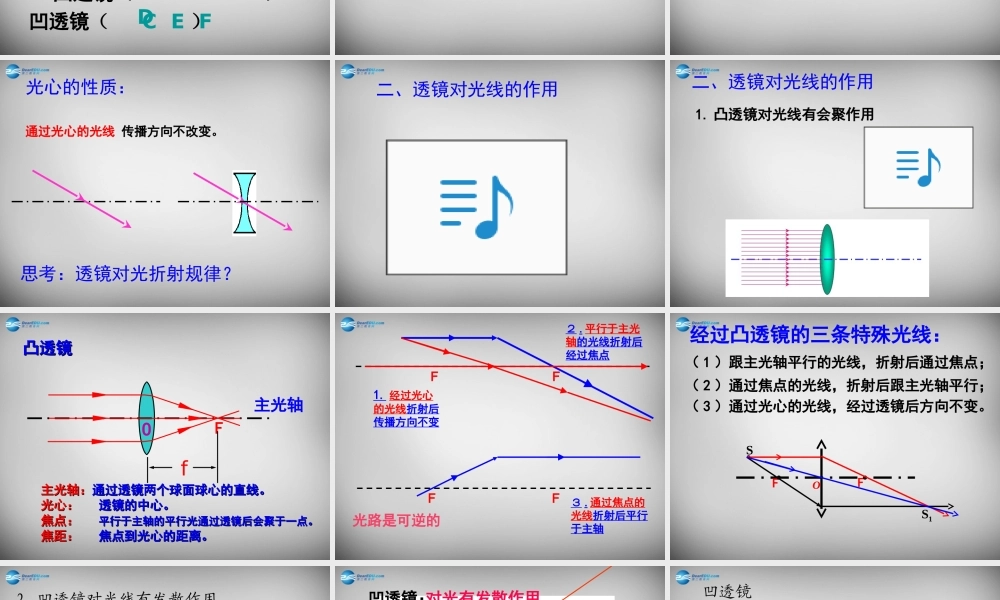

5.1 透镜眼镜片上的透镜放大镜上的透镜生活中的透镜数码摄像机上的透镜显微镜上的透镜生活中的透镜凸透镜：中间厚边缘薄的透镜。凹透镜：中间薄边缘厚的透镜。辨别下列透镜辨别下列透镜A B C D E F凸透镜（ ）凹透镜（ ） A B DC E F凸透镜的画法 C1 C2主光轴光心 (O)凹透镜的画法 C2 C1主光轴光心 (O)通过光心的光线 传播方向不改变。光心的性质：思考：透镜对光折射规律？二、透镜对光线的作用二、透镜对光线的作用1. 凸透镜对光线有会聚作用OF主光轴f凸透镜凸透镜主光轴：主光轴：通过透镜两个球面球心的直线。通过透镜两个球面球心的直线。光心： 光心： 透镜的中心。透镜的中心。焦点： 焦点： 平行于主轴的平行光通过透镜后会聚于一点。平行于主轴的平行光通过透镜后会聚于一点。焦距： 焦距： 焦点到光心的距离。焦点到光心的距离。FFFF光路是可逆的1. 经过光心的光线折射后传播方向不变２ . 平行于主光轴的光线折射后经过焦点３ . 通过焦点的光线折射后平行于主轴经过凸透镜的三条特殊光线：（ 1 ）跟主光轴平行的光线，折射后通过焦点；OFFSS1（ 2 ）通过焦点的光线，折射后跟主光轴平行；（ 3 ）通过光心的光线，经过透镜后方向不变。2. 凹透镜对光线有发散作用F凹透镜： 焦点虚F对光有发散作用任何光线结论：平行于主轴的光线经凹透镜后变得发散。OF主轴虚焦点f凹透镜光路可逆FFFFFoFs跟主光轴平行的光线 , 折射后其反向延长线通过焦点对着另一侧虚焦点入射的光线 , 折射后折射光线跟主光轴平行通过光心的光线经过透镜后方向不变点 S/ 就是点 S 的像s/实验结论：实验结论： 凸透镜对光有凸透镜对光有会聚会聚作用作用 ,, 所以凸所以凸透镜又叫透镜又叫会聚透镜会聚透镜。。 凹透镜对光有凹透镜对光有发散发散作用作用 ,, 所以凹所以凹透镜又叫透镜又叫发散透镜发散透镜。。FFFF1 、 通过光心的光线 传播方向不改变。2 、平行于主轴的光线 经凸透镜折射后通过焦点；经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。3 、经过凸透镜焦点的光线 折射后平行于主轴射出。对着凹透镜另一侧虚焦点入射的光线 折射后平行于主轴射出。三条特殊光线：FFFFF123F ？ ？12选透镜挑战 !暗箱题讨论与交流讨论与交流你有几种简易的方法 , 辨别某一透镜是凸透镜 , 还是凹透镜 ?方法一 :“ 摸” 。通过比较透镜中间和边缘的厚薄加以辨别。（注意：为避免镜面磨损或弄脏，...
