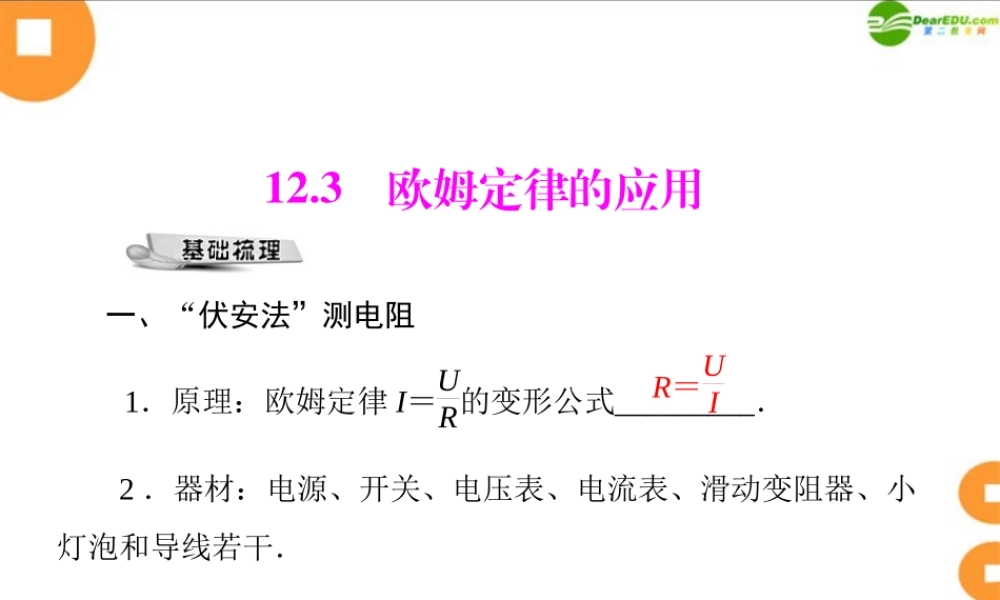

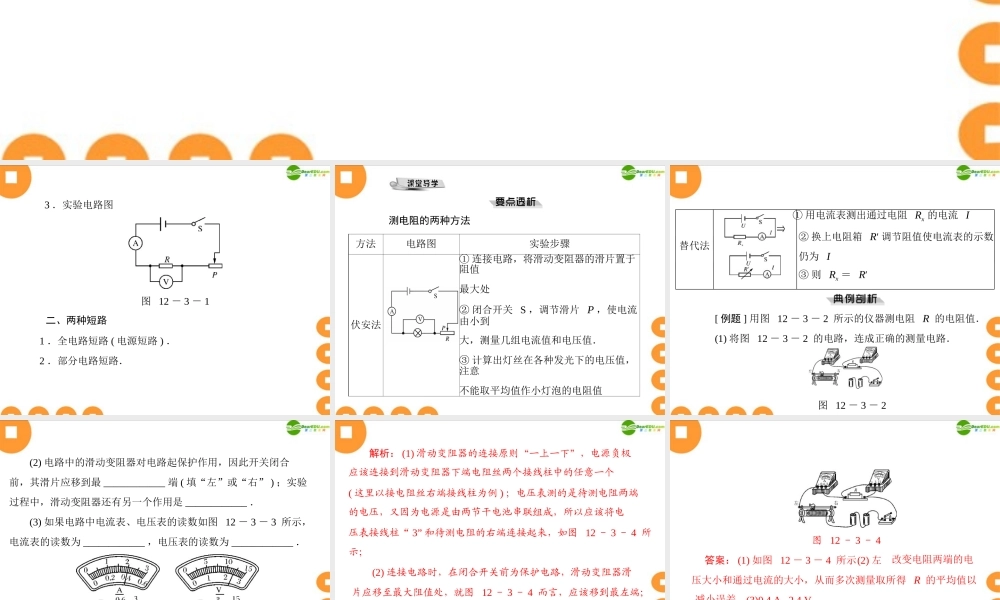

12.3欧姆定律的应用一、“伏安法”测电阻2 ．器材：电源、开关、电压表、电流表、滑动变阻器、小灯泡和导线若干．1．原理：欧姆定律 I＝UR的变形公式_________． R＝UI 3 ．实验电路图图 12 － 3 － 1二、两种短路1 ．全电路短路 ( 电源短路 ) ．2 ．部分电路短路．方法电路图实验步骤伏安法① 连接电路，将滑动变阻器的滑片置于阻值最大处② 闭合开关 S ，调节滑片 P ，使电流由小到大，测量几组电流值和电压值．③ 计算出灯丝在各种发光下的电压值，注意不能取平均值作小灯泡的电阻值测电阻的两种方法替代法① 用电流表测出通过电阻 Rx 的电流 I② 换上电阻箱 R′ 调节阻值使电流表的示数仍为 I③ 则 Rx ＝ R′[ 例题 ] 用图 12 － 3 － 2 所示的仪器测电阻 R 的电阻值．(1) 将图 12 － 3 － 2 的电路，连成正确的测量电路．图 12 － 3 － 2(2) 电路中的滑动变阻器对电路起保护作用，因此开关闭合前，其滑片应移到最 ____________ 端 ( 填“左”或“右” ) ；实验过程中，滑动变阻器还有另一个作用是 ____________ ．(3) 如果电路中电流表、电压表的读数如图 12 － 3 － 3 所示，电流表的读数为 ____________ ，电压表的读数为 ____________ ．图 12 － 3 － 3解析： (1) 滑动变阻器的连接原则“一上一下”，电源负极应该连接到滑动变阻器下端电阻丝两个接线柱中的任意一个( 这里以接电阻丝右端接线柱为例 ) ；电压表测的是待测电阻两端的电压，又因为电源是由两节干电池串联组成，所以应该将电压表接线柱“ 3” 和待测电阻的右端连接起来，如图 12 － 3 － 4 所示；(2) 连接电路时，在闭合开关前为保护电路，滑动变阻器滑片应移至最大阻值处，就图 12 － 3 － 4 而言，应该移到最左端；(3) 根据两表选择的量程和表头指针偏转情况，可以读出此时的电流值和电压值．图 12 － 3 － 4答案： (1) 如图 12 － 3 － 4 所示(2) 左改变电阻两端的电压大小和通过电流的大小，从而多次测量取所得 R 的平均值以减小误差(3)0.4 A 2.4 V1 ．要测定某一导体的阻值时，只要用电压表测出导体两端的 ________ 和用电流表测出通过它的 ________ ，就可以计算出待测电阻的阻值，这种方法叫 ______ ．伏安法2 ．两个电阻分别接在电路中，已知 U1∶U2 ＝ 32∶ ， R1∶R2 ＝ 12∶ ，则 I1∶I2 ＝ ________.31∶3 ．在“伏安法测电阻”的实验中，连接电路前，先 ________开关，在无法估测被测值大小时，电压表、电流表应选用较______ 的量程．大电压电流断开
