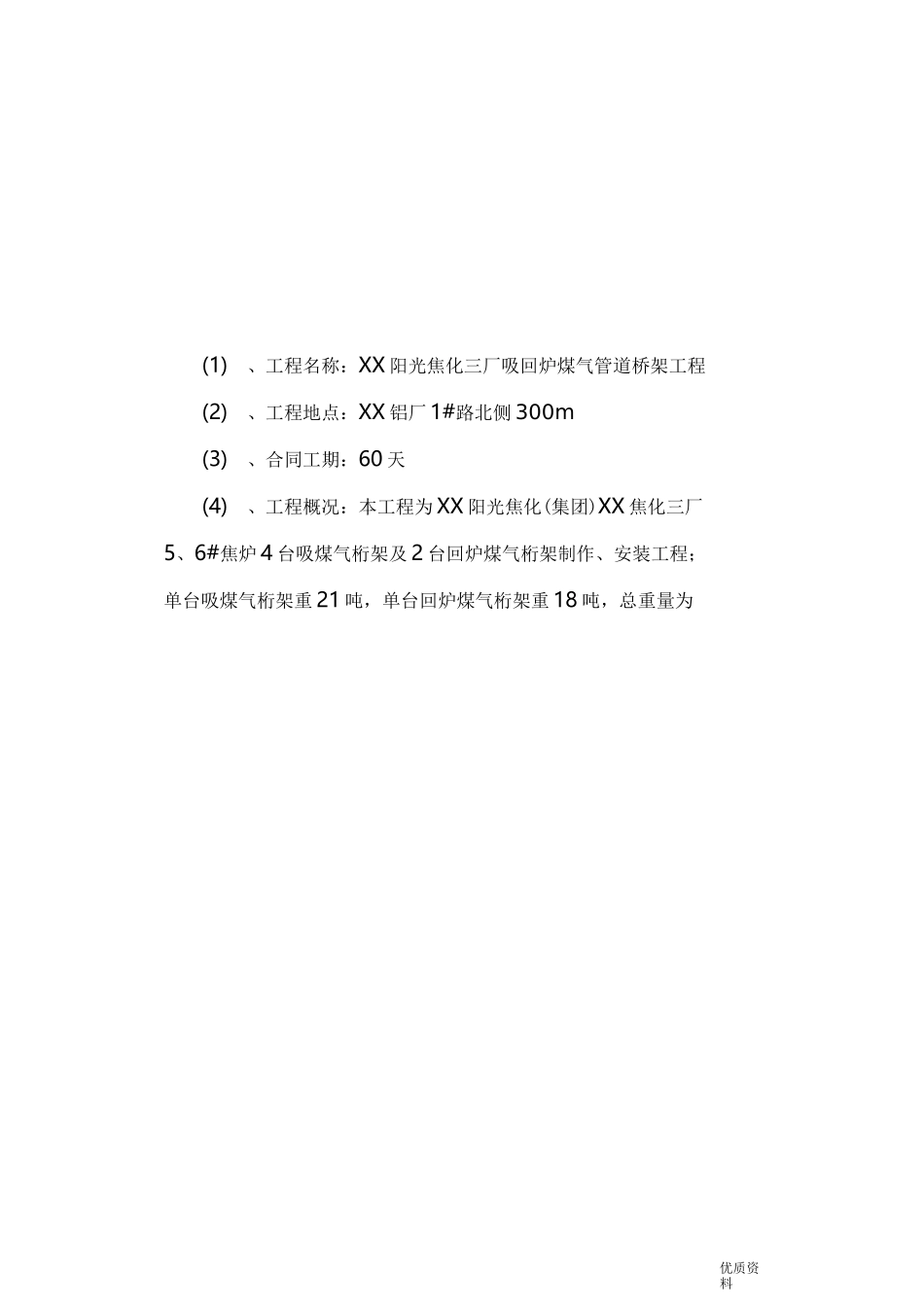

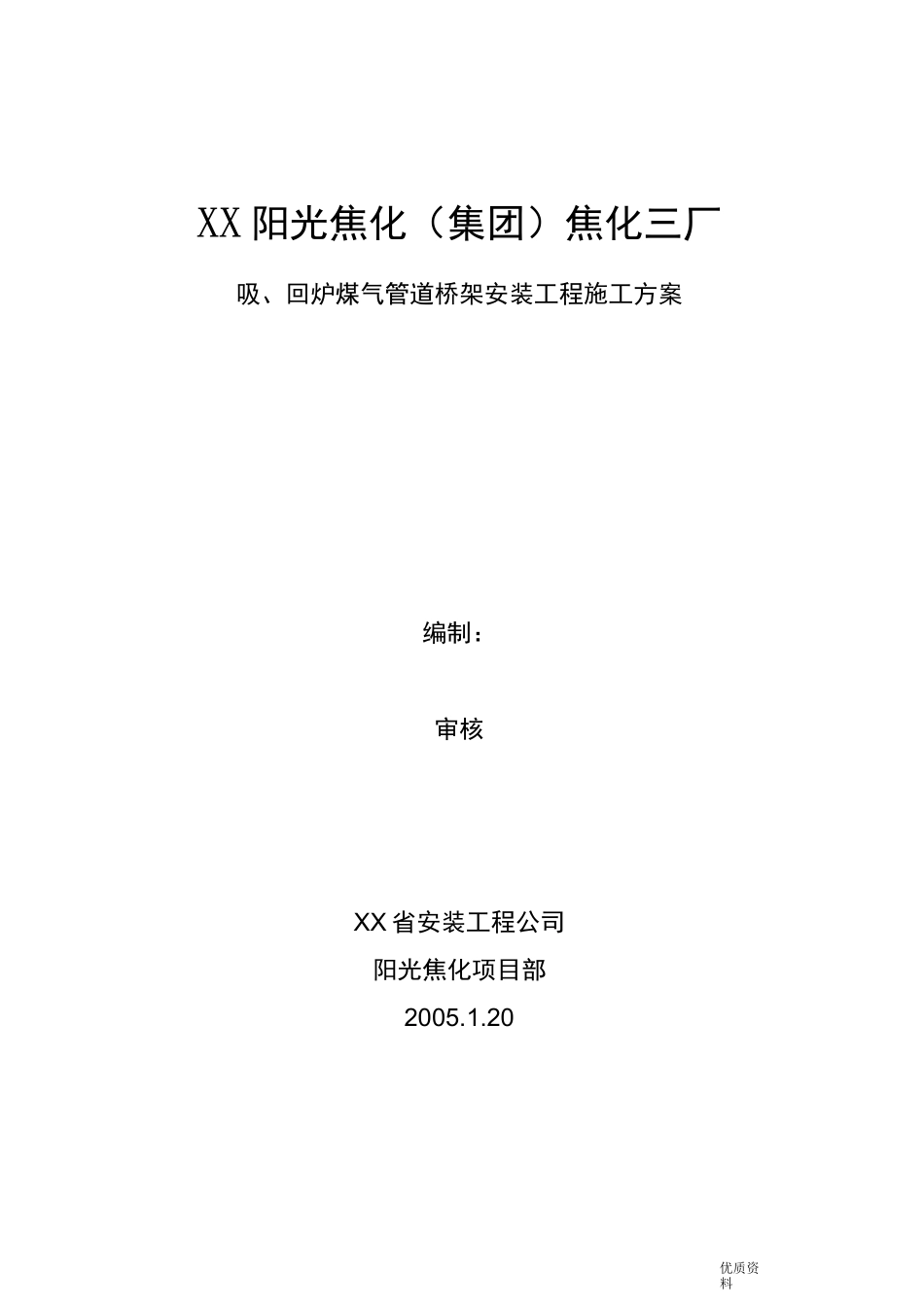

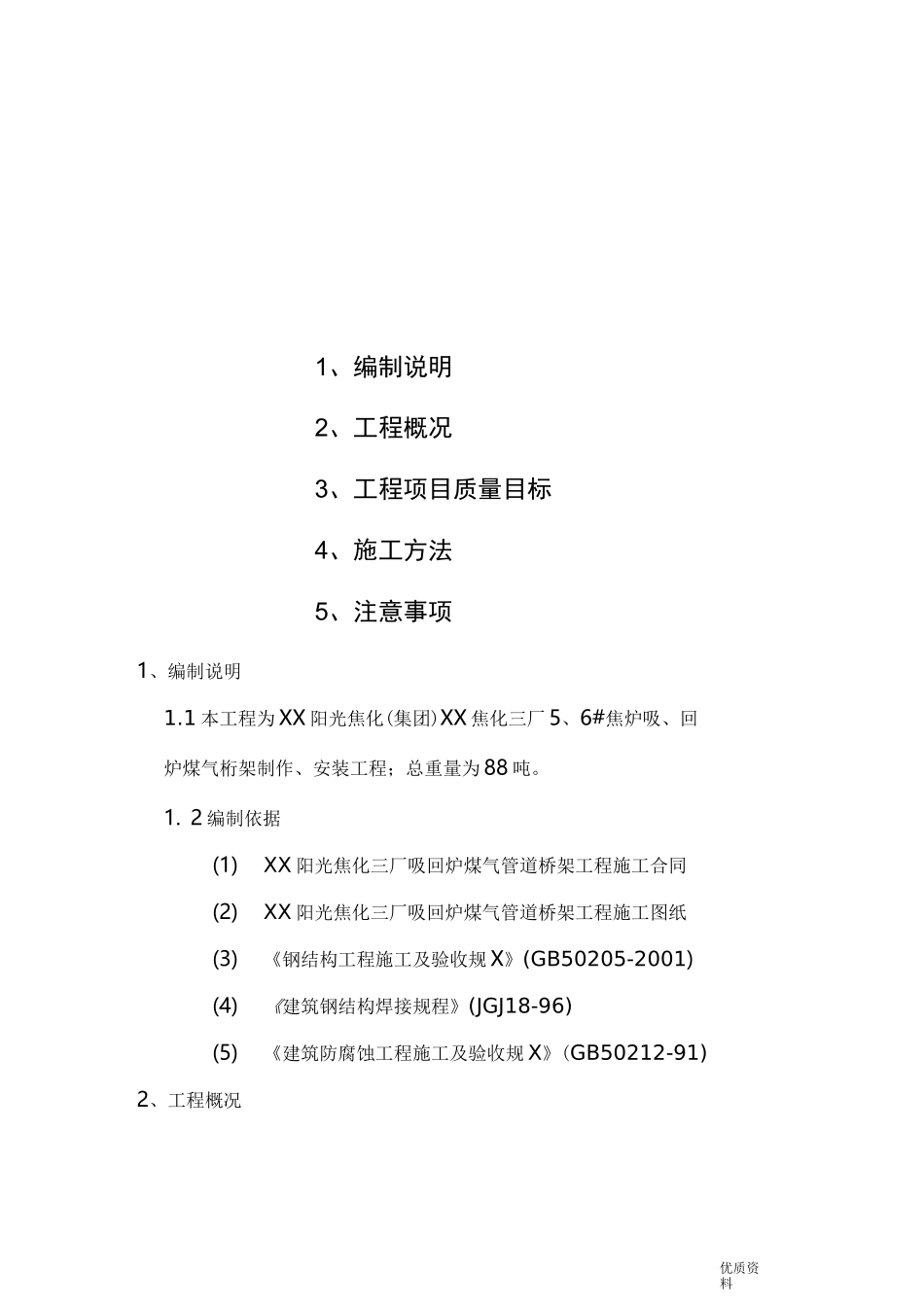

优质资料XX 阳光焦化（集团）焦化三厂吸、回炉煤气管道桥架安装工程施工方案编制：审核XX 省安装工程公司阳光焦化项目部2005.1.20优质资料1、编制说明2、工程概况3、工程项目质量目标4、施工方法5、注意事项1、编制说明1.1 本工程为 XX 阳光焦化(集团)XX 焦化三厂 5、6#焦炉吸、回炉煤气桁架制作、安装工程；总重量为 88 吨。1. 2 编制依据(1)XX 阳光焦化三厂吸回炉煤气管道桥架工程施工合同(2)XX 阳光焦化三厂吸回炉煤气管道桥架工程施工图纸(3)《钢结构工程施工及验收规 X》(GB50205-2001)(4)《建筑钢结构焊接规程》(JGJ18-96)(5)《建筑防腐蚀工程施工及验收规 X》(GB50212-91)2、工程概况优质资料(1)、工程名称：XX 阳光焦化三厂吸回炉煤气管道桥架工程(2)、工程地点：XX 铝厂 1#路北侧 300m(3)、合同工期：60 天(4)、工程概况：本工程为 XX 阳光焦化(集团)XX 焦化三厂5、6#焦炉 4 台吸煤气桁架及 2 台回炉煤气桁架制作、安装工程；单台吸煤气桁架重 21 吨，单台回炉煤气桁架重 18 吨，总重量为优质资料88 吨。3、工程项目质量目标单位工程一次交验合格率 100％，工程整体达到优良，争创省优。分项工程优良率达到 100％。4、施工方法4.1 桁架制作（1）施工现场布置（见附图 1）（2）筋板的预制及下料为了美观，对规则的用筋板用剪板机剪切下料，对于形状不规则剪板机无法实现的钢板，采用气割的方法下料。筋板制作完毕后，按照节点的编号用油漆标注，便于以后查找。下料采用气割的方法，严格按照图纸尺寸施工，并编号保存。（3）筋板的焊接筋板的焊接采用手工电弧焊，在施工现场完成，筋板的安装严格按照图纸的尺寸及规格完成。4.2 除锈及防腐：①除锈采用喷砂除锈:a. 喷砂材料应为经过筛分的干燥粒砂，颗粒直径以 2mm 为易b. 喷砂机所用的压缩空气应经油水分离器除去油脂和水分。②涂漆：a•除锈后立即在喷砂车间保养底漆，涂两道红丹底漆，然后再涂醇酸磁漆一道。面漆颜色按照图纸施工。b•涂刷油漆的环境温度为 5-38°C,相对湿度不应大于 85%,雨天或构件表面结露时，不得涂刷油漆。c.喷砂与涂刷底漆同时进行时，应注意砂灰对涂层的影响，在无风的情况下间距应大于 30 米。d•不应涂漆部分：柱脚底板与基础接触面；未经焊接的安装焊缝两侧各 50毫米 X 围内暂不涂漆；完全封闭的结构内表面；设计要求不涂刷油漆的部分。4.3 临时平台搭建在现场用工字钢搭设 36mx3m 的临时平台（位置见附图...
