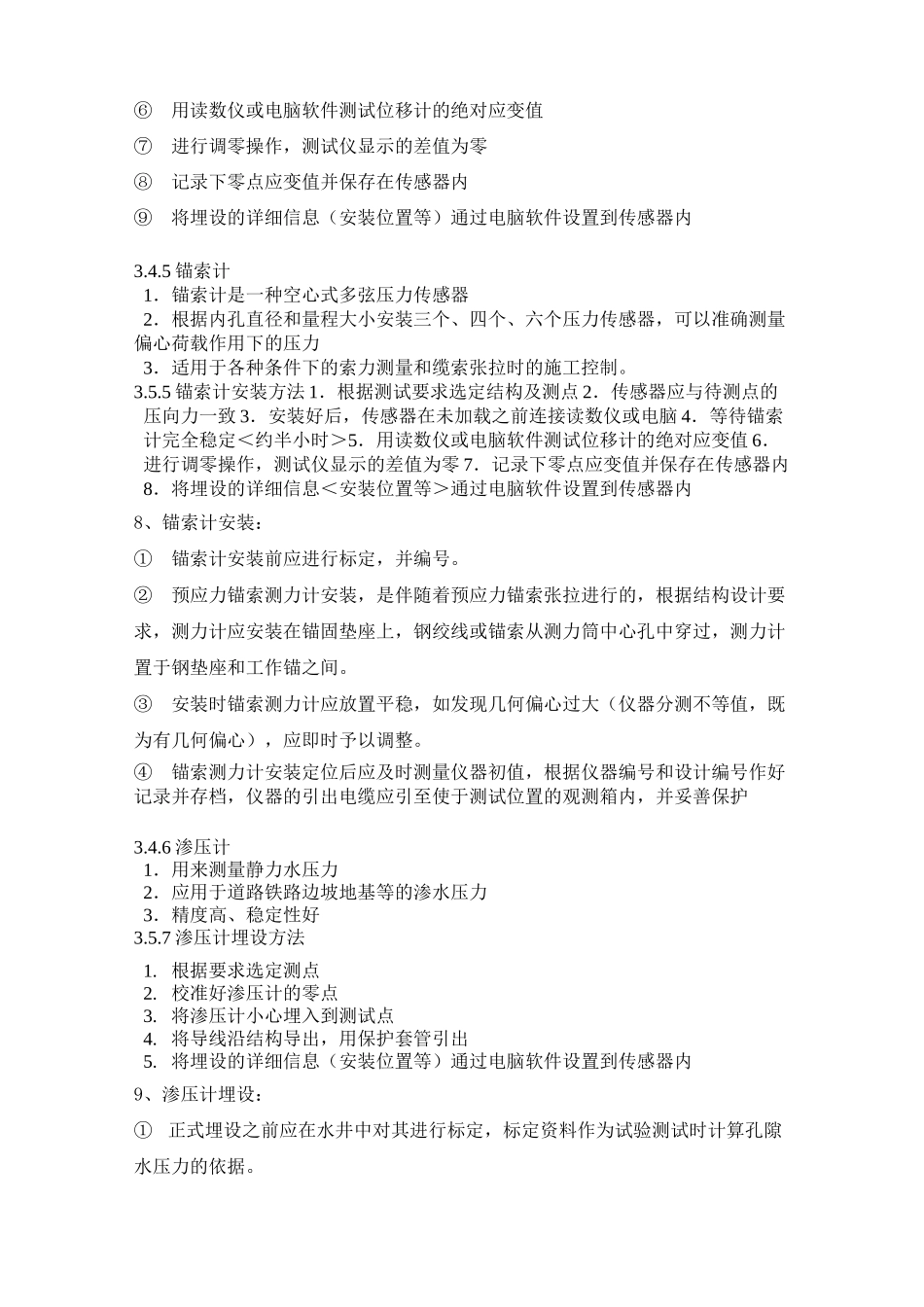

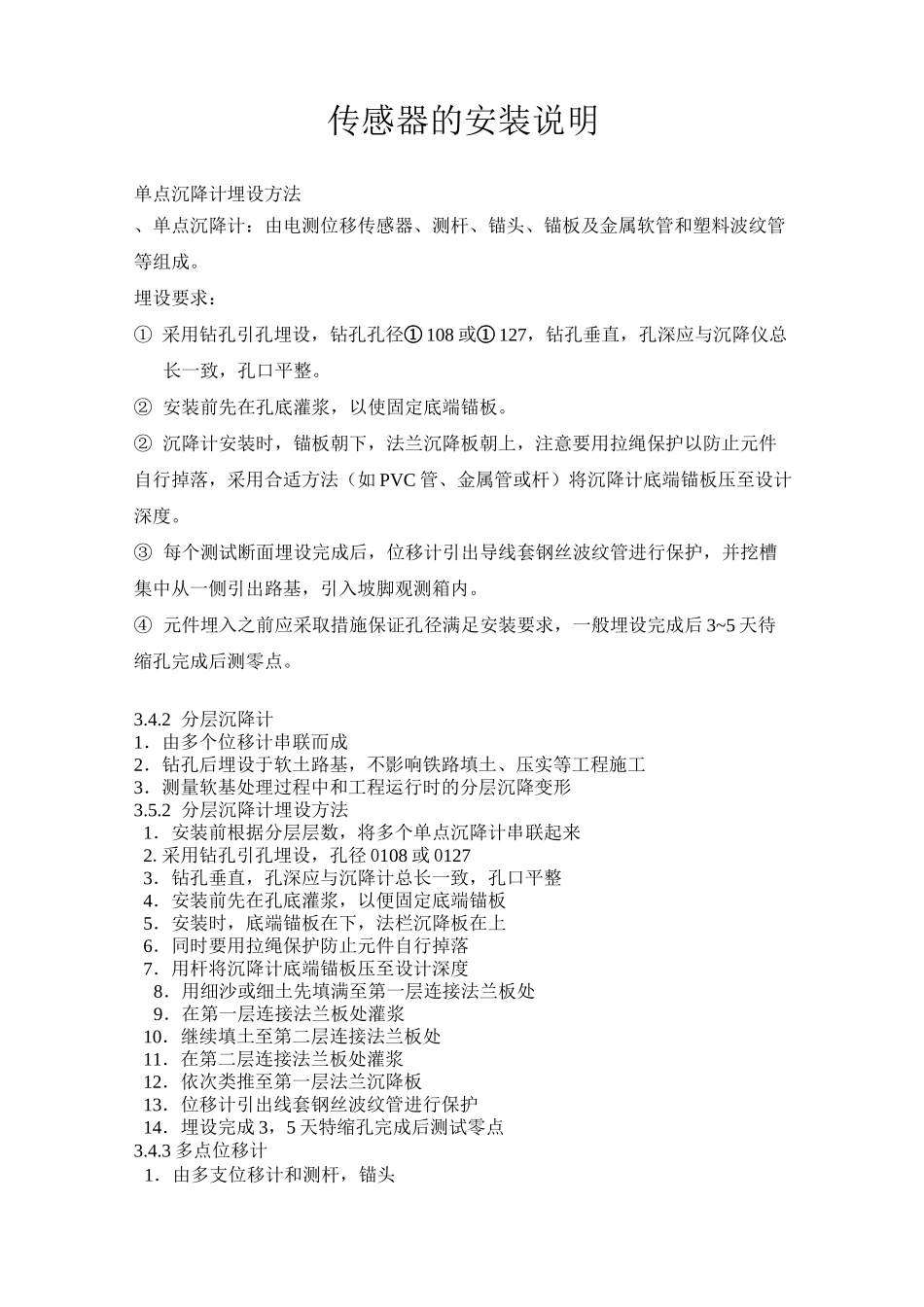

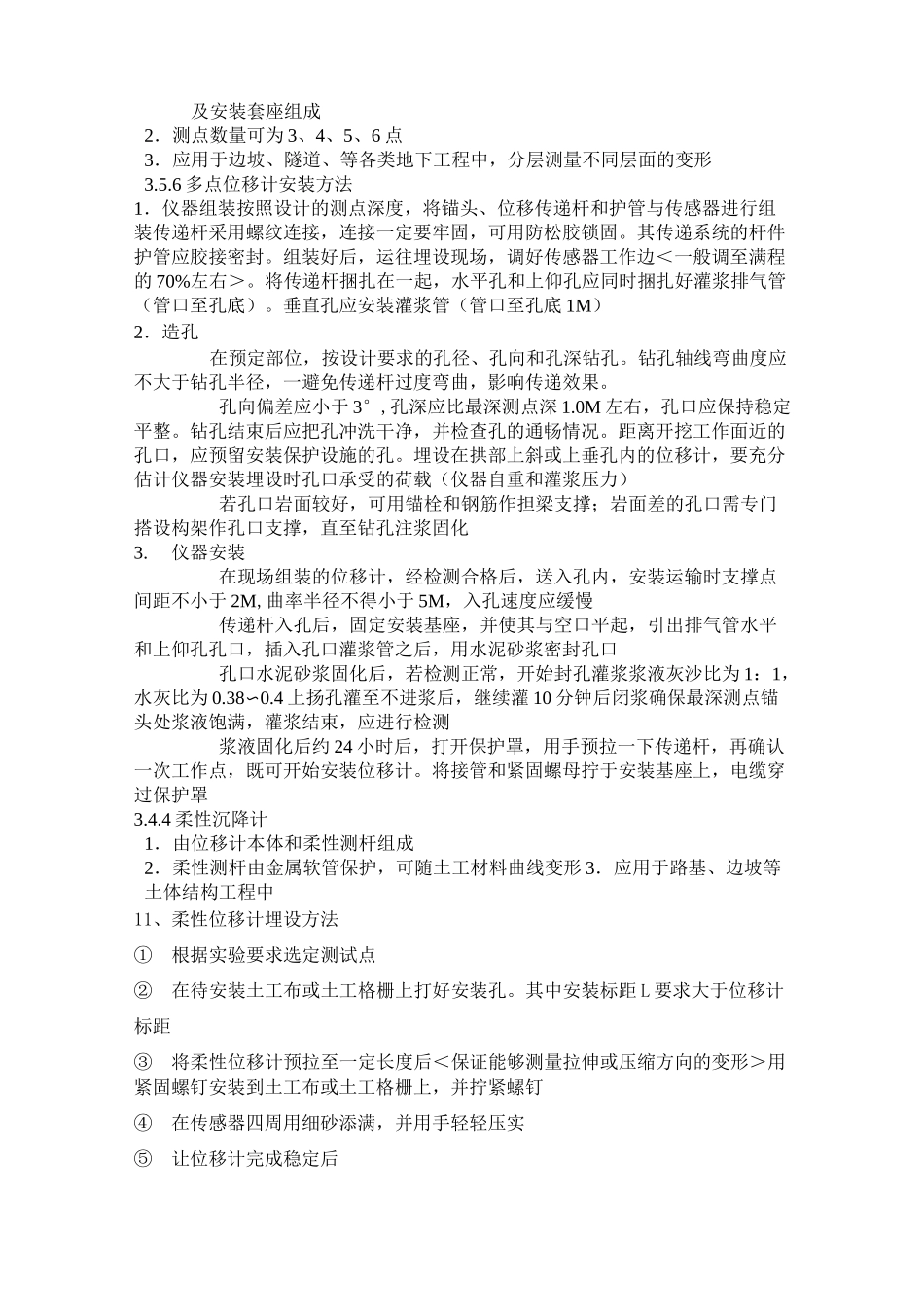

传感器的安装说明单点沉降计埋设方法、单点沉降计：由电测位移传感器、测杆、锚头、锚板及金属软管和塑料波纹管等组成。埋设要求：① 采用钻孔引孔埋设，钻孔孔径① 108 或① 127，钻孔垂直，孔深应与沉降仪总长一致，孔口平整。② 安装前先在孔底灌浆，以使固定底端锚板。② 沉降计安装时，锚板朝下，法兰沉降板朝上，注意要用拉绳保护以防止元件自行掉落，采用合适方法（如 PVC 管、金属管或杆）将沉降计底端锚板压至设计深度。③ 每个测试断面埋设完成后，位移计引出导线套钢丝波纹管进行保护，并挖槽集中从一侧引出路基，引入坡脚观测箱内。④ 元件埋入之前应采取措施保证孔径满足安装要求，一般埋设完成后 3~5 天待缩孔完成后测零点。3.4.2 分层沉降计1．由多个位移计串联而成2．钻孔后埋设于软土路基，不影响铁路填土、压实等工程施工3．测量软基处理过程中和工程运行时的分层沉降变形3.5.2 分层沉降计埋设方法1．安装前根据分层层数，将多个单点沉降计串联起来2.采用钻孔引孔埋设，孔径 0108 或 01273．钻孔垂直，孔深应与沉降计总长一致，孔口平整4．安装前先在孔底灌浆，以便固定底端锚板5．安装时，底端锚板在下，法栏沉降板在上6．同时要用拉绳保护防止元件自行掉落7．用杆将沉降计底端锚板压至设计深度8．用细沙或细土先填满至第一层连接法兰板处9．在第一层连接法兰板处灌浆10．继续填土至第二层连接法兰板处11．在第二层连接法兰板处灌浆12．依次类推至第一层法兰沉降板13．位移计引出线套钢丝波纹管进行保护14．埋设完成 3，5 天特缩孔完成后测试零点3.4.3 多点位移计1．由多支位移计和测杆，锚头及安装套座组成2．测点数量可为 3、4、5、6 点3．应用于边坡、隧道、等各类地下工程中，分层测量不同层面的变形3.5.6 多点位移计安装方法1．仪器组装按照设计的测点深度，将锚头、位移传递杆和护管与传感器进行组装传递杆采用螺纹连接，连接一定要牢固，可用防松胶锁固。其传递系统的杆件护管应胶接密封。组装好后，运往埋设现场，调好传感器工作边＜一般调至满程的 70%左右＞。将传递杆捆扎在一起，水平孔和上仰孔应同时捆扎好灌浆排气管（管口至孔底）。垂直孔应安装灌浆管（管口至孔底 1M）2．造孔在预定部位，按设计要求的孔径、孔向和孔深钻孔。钻孔轴线弯曲度应不大于钻孔半径，一避免传递杆过度弯曲，影响传递效果。孔向偏差应小于 3°,孔深应比最深测点深 1.0M 左右，孔口应保持稳定平整。钻孔结束...
