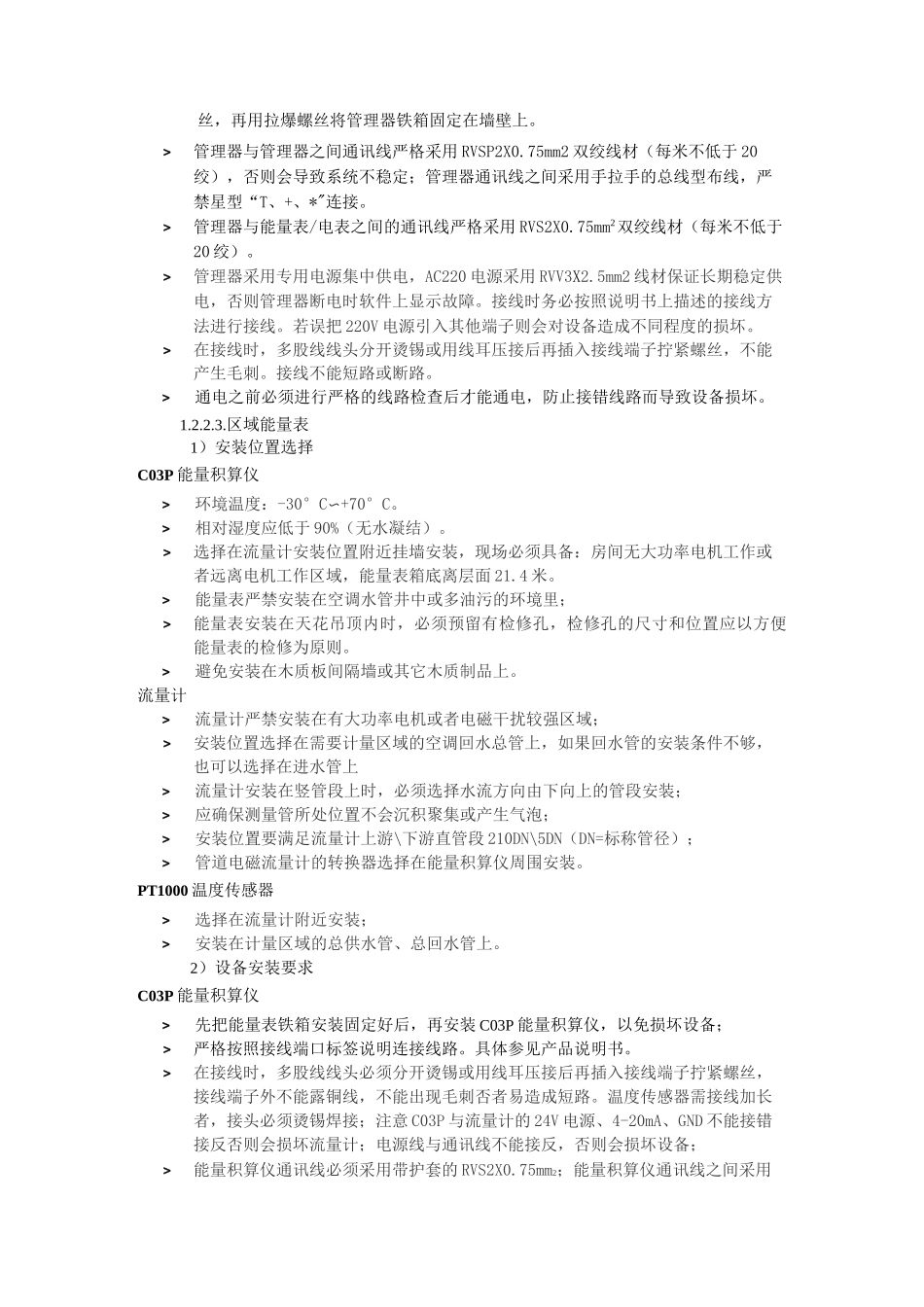

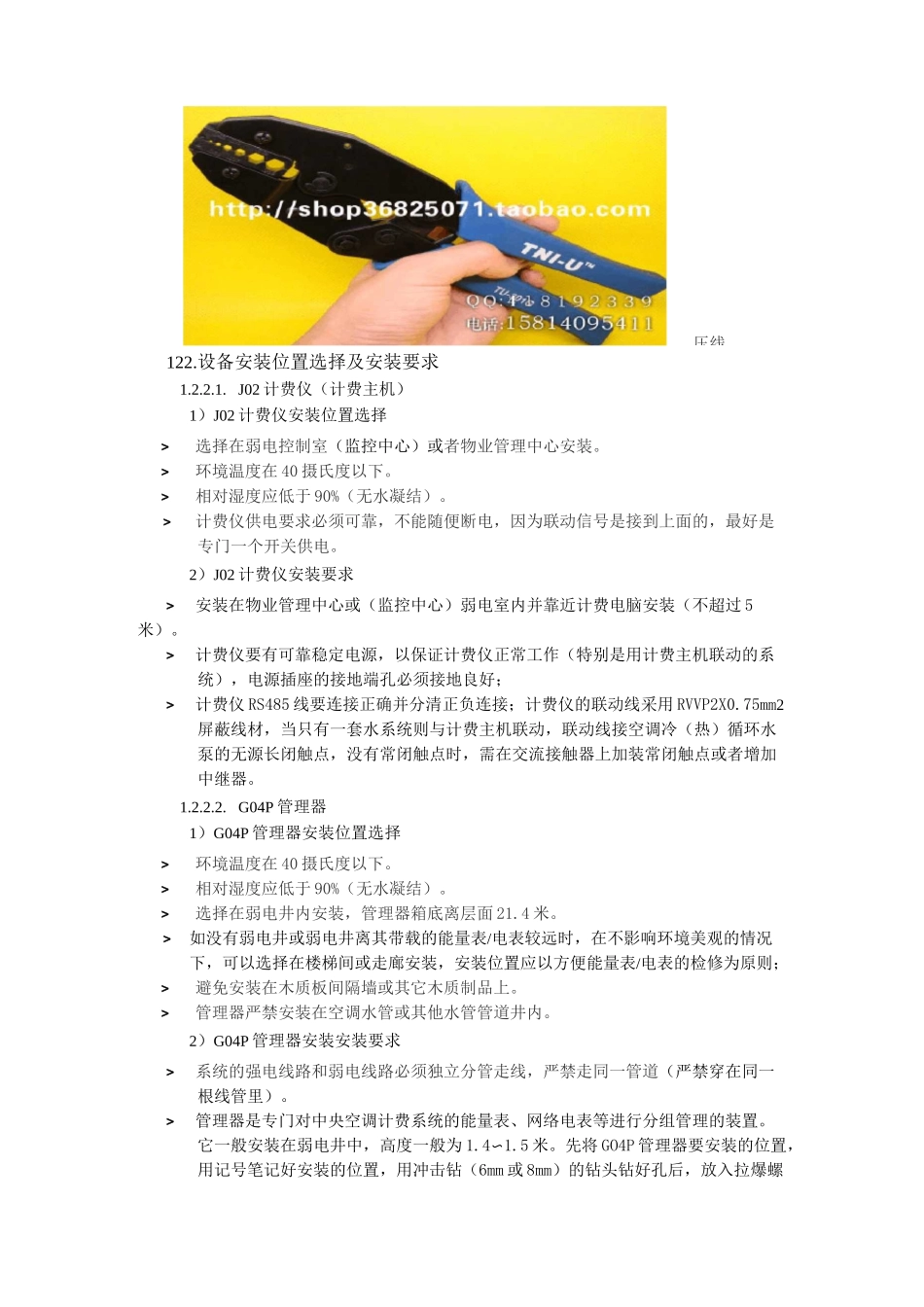

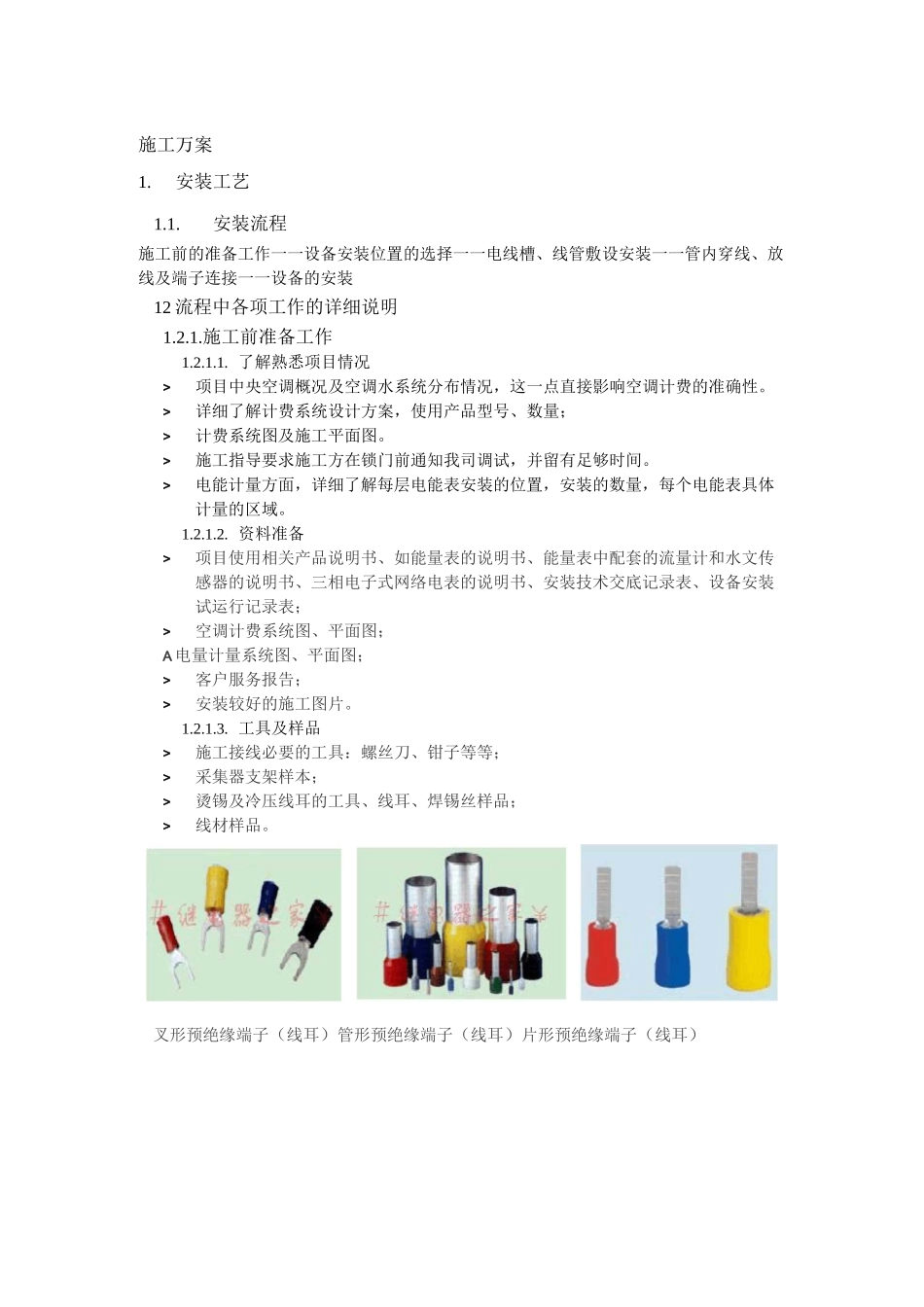

叉形预绝缘端子（线耳）管形预绝缘端子（线耳）片形预绝缘端子（线耳）施工万案1.安装工艺1.1.安装流程施工前的准备工作一一设备安装位置的选择一一电线槽、线管敷设安装一一管内穿线、放线及端子连接一一设备的安装12 流程中各项工作的详细说明1.2.1.施工前准备工作1.2.1.1. 了解熟悉项目情况>项目中央空调概况及空调水系统分布情况，这一点直接影响空调计费的准确性。>详细了解计费系统设计方案，使用产品型号、数量；>计费系统图及施工平面图。>施工指导要求施工方在锁门前通知我司调试，并留有足够时间。>电能计量方面，详细了解每层电能表安装的位置，安装的数量，每个电能表具体计量的区域。1.2.1.2. 资料准备>项目使用相关产品说明书、如能量表的说明书、能量表中配套的流量计和水文传感器的说明书、三相电子式网络电表的说明书、安装技术交底记录表、设备安装试运行记录表；>空调计费系统图、平面图；A 电量计量系统图、平面图；>客户服务报告；>安装较好的施工图片。1.2.1.3. 工具及样品>施工接线必要的工具：螺丝刀、钳子等等；>采集器支架样本；>烫锡及冷压线耳的工具、线耳、焊锡丝样品；>线材样品。压线122.设备安装位置选择及安装要求1.2.2.1. J02 计费仪（计费主机）1）J02 计费仪安装位置选择>选择在弱电控制室（监控中心）或者物业管理中心安装。>环境温度在 40 摄氏度以下。>相对湿度应低于 90%（无水凝结）。>计费仪供电要求必须可靠，不能随便断电，因为联动信号是接到上面的，最好是专门一个开关供电。2）J02 计费仪安装要求>安装在物业管理中心或（监控中心）弱电室内并靠近计费电脑安装（不超过 5米）。>计费仪要有可靠稳定电源，以保证计费仪正常工作（特别是用计费主机联动的系统），电源插座的接地端孔必须接地良好；>计费仪 RS485 线要连接正确并分清正负连接；计费仪的联动线采用 RVVP2X0.75mm2屏蔽线材，当只有一套水系统则与计费主机联动，联动线接空调冷（热）循环水泵的无源长闭触点，没有常闭触点时，需在交流接触器上加装常闭触点或者增加中继器。1.2.2.2. G04P 管理器1）G04P 管理器安装位置选择>环境温度在 40 摄氏度以下。>相对湿度应低于 90%（无水凝结）。>选择在弱电井内安装，管理器箱底离层面 21.4 米。>如没有弱电井或弱电井离其带载的能量表/电表较远时，在不影响环境美观的情况下，可以选择在楼梯间或走廊安装，安装位置应以方便能量表/电表的检修为原则；>避免安装在木质板...
