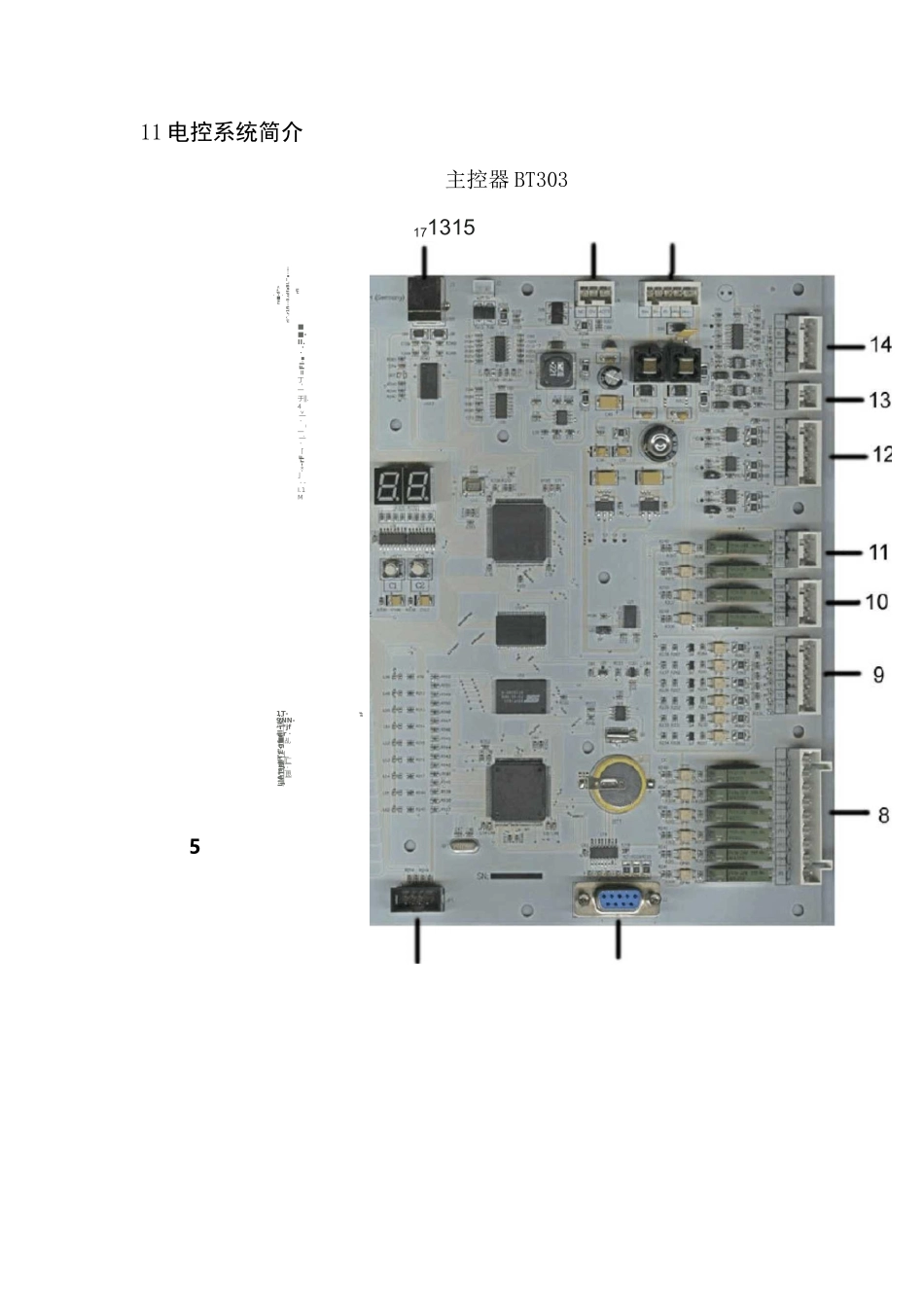

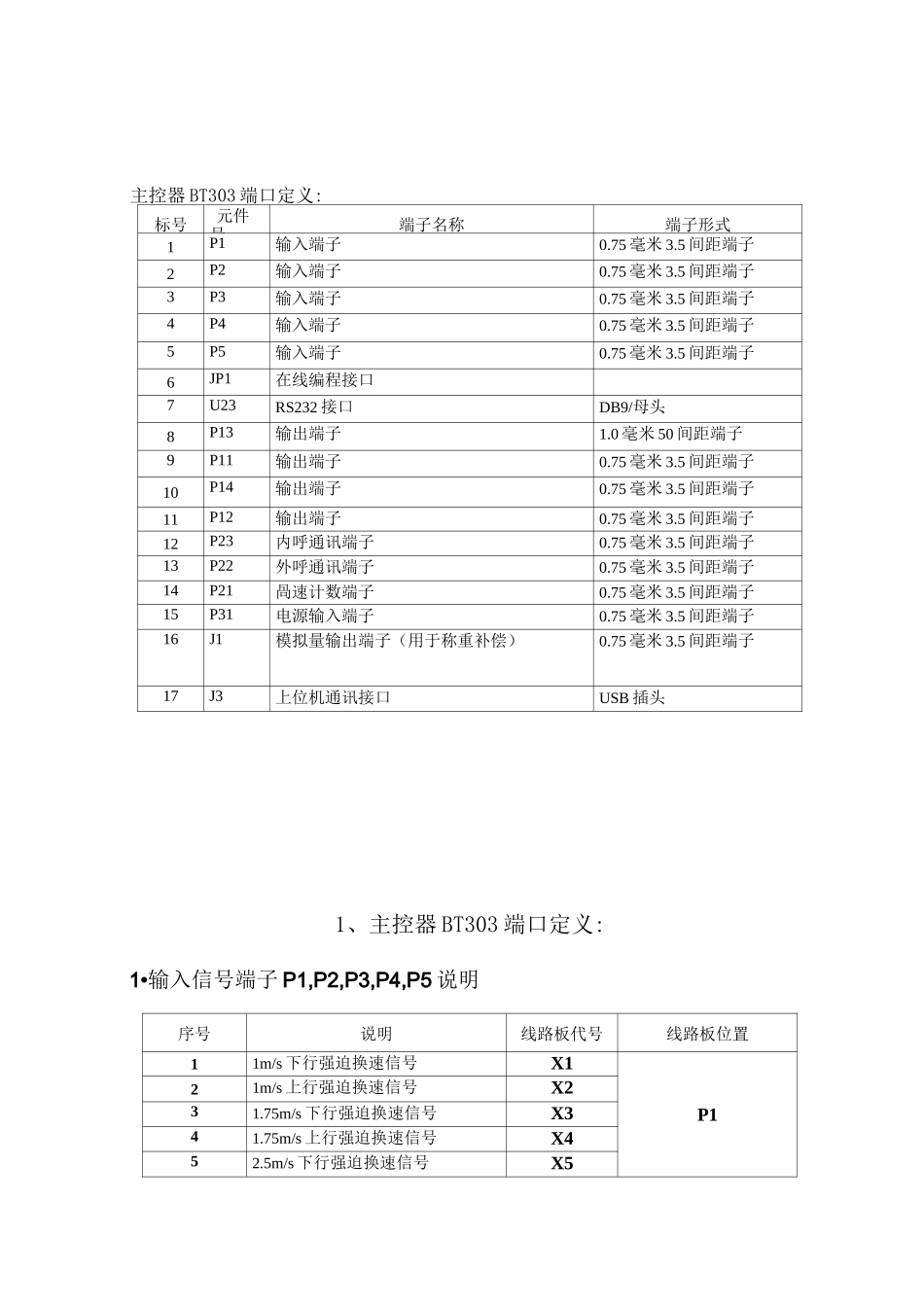

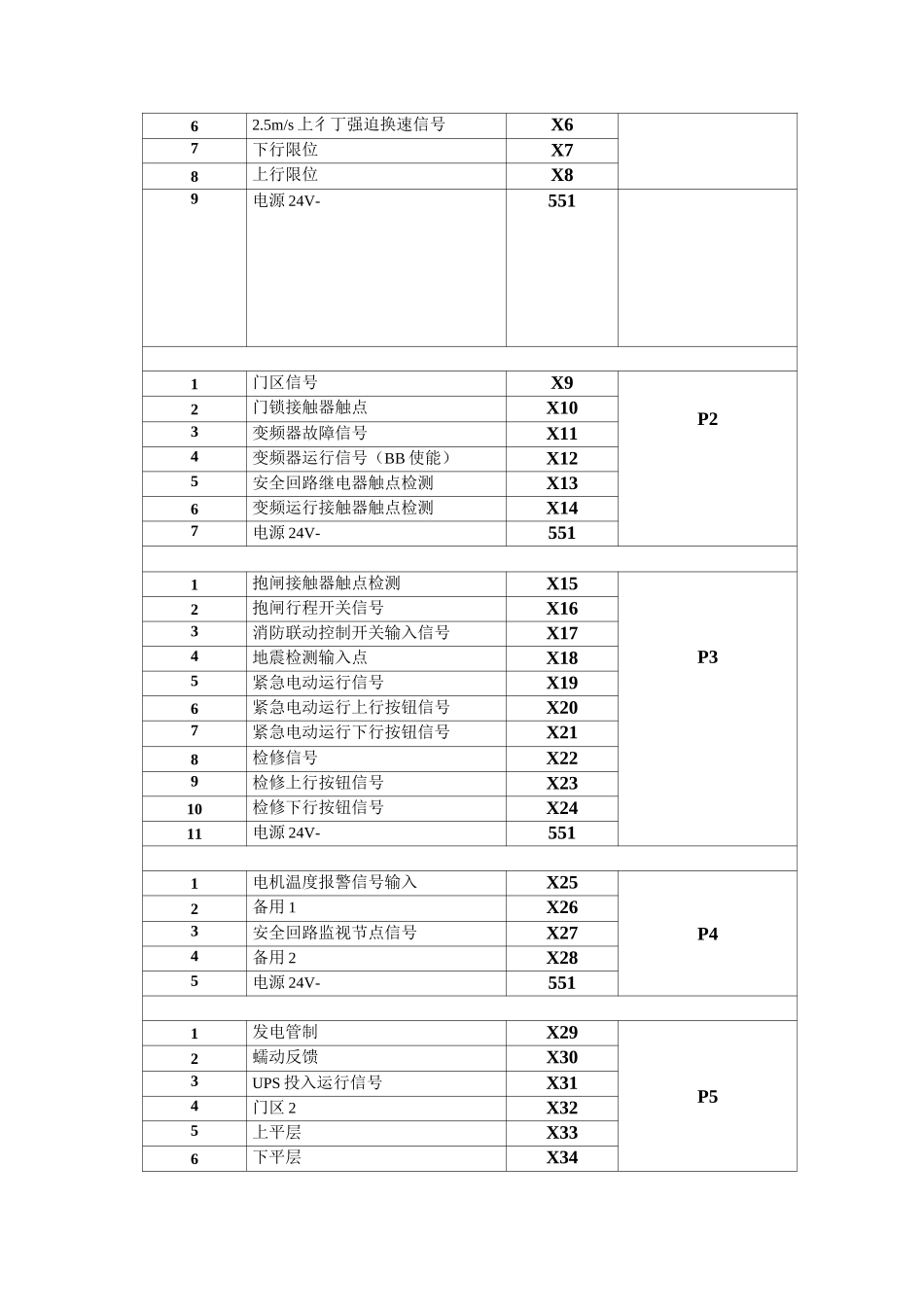

5主控器 BT303171315aF11 电控系统简介■■-II.-・=FI-■丁-一于||.4|<・_一|.・「-»-rF」・-I.1MrfI・ra■-d*>・ri^.r1fi---li.ulfaBl.™■--»-1T-9NN--r*jf—r・E-*■F”乩:-*»rJIT;"gf-rii-ik-:・」1*匸|^>-・jlf : TlJI 毘L'A主控器 BT303 端口定义:标号元件号端子名称端子形式1P1输入端子0.75 毫米 3.5 间距端子2P2输入端子0.75 毫米 3.5 间距端子3P3输入端子0.75 毫米 3.5 间距端子4P4输入端子0.75 毫米 3.5 间距端子5P5输入端子0.75 毫米 3.5 间距端子6JP1在线编程接口7U23RS232 接口DB9/母头8P13输出端子1.0 毫米 50 间距端子9P11输出端子0.75 毫米 3.5 间距端子10P14输出端子0.75 毫米 3.5 间距端子11P12输出端子0.75 毫米 3.5 间距端子12P23内呼通讯端子0.75 毫米 3.5 间距端子13P22外呼通讯端子0.75 毫米 3.5 间距端子14P21咼速计数端子0.75 毫米 3.5 间距端子15P31电源输入端子0.75 毫米 3.5 间距端子16J1模拟量输出端子（用于称重补偿）0.75 毫米 3.5 间距端子17J3上位机通讯接口USB 插头1、主控器 BT303 端口定义:1•输入信号端子 P1,P2,P3,P4,P5 说明序号说明线路板代号线路板位置11m/s 下行强迫换速信号X1P121m/s 上行强迫换速信号X231.75m/s 下行强迫换速信号X341.75m/s 上行强迫换速信号X452.5m/s 下行强迫换速信号X562.5m/s 上彳丁强迫换速信号X67下行限位X78上行限位X89电源 24V-5511门区信号X9P22门锁接触器触点X103变频器故障信号X114变频器运行信号（BB 使能）X125安全回路继电器触点检测X136变频运行接触器触点检测X147电源 24V-5511抱闸接触器触点检测X15P32抱闸行程开关信号X163消防联动控制开关输入信号X174地震检测输入点X185紧急电动运行信号X196紧急电动运行上行按钮信号X207紧急电动运行下行按钮信号X218检修信号X229检修上行按钮信号X2310检修下行按钮信号X2411电源 24V-5511电机温度报警信号输入X25P42备用 1X263安全回路监视节点信号X274备用 2X285电源 24V-5511发电管制X29P52蠕动反馈X303UPS 投入运行信号X314门区 2X325上平层X336下平层X347电源 24V-5518电源 24V+5552 输出信号端子 P11,P12,P13,P14 说明序号说明线路板代号线路板位置1变频器上行控制端Y1P112变频器下行控制端Y23变频器运行控制端 1Y34变频器运行控制端 2Y45变频器运行控制端 3Y56备用输出 1Y67C0M1（晶体管输出/共阳）Com11备用输出 2Y7P122蠕动请求Y...
