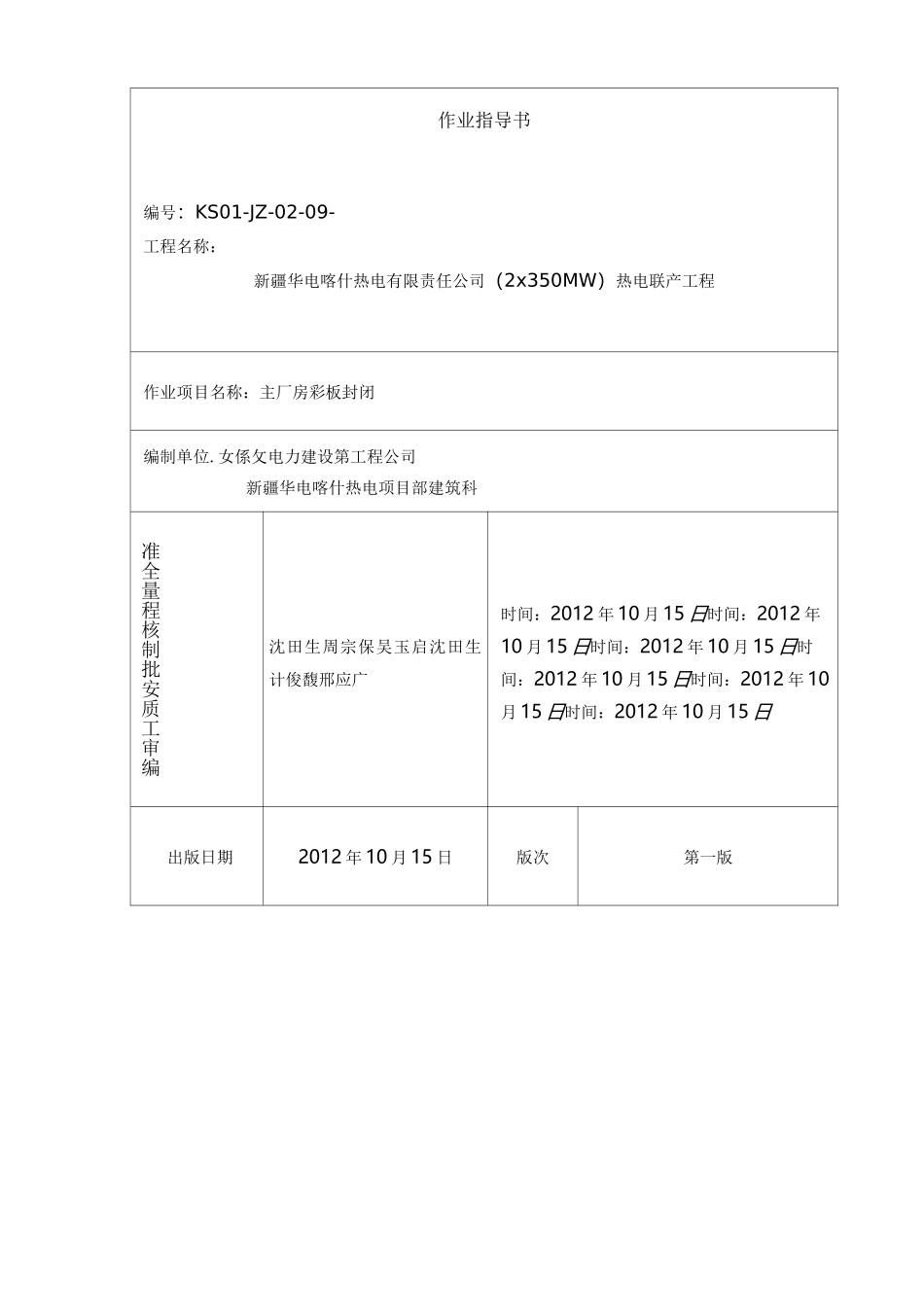

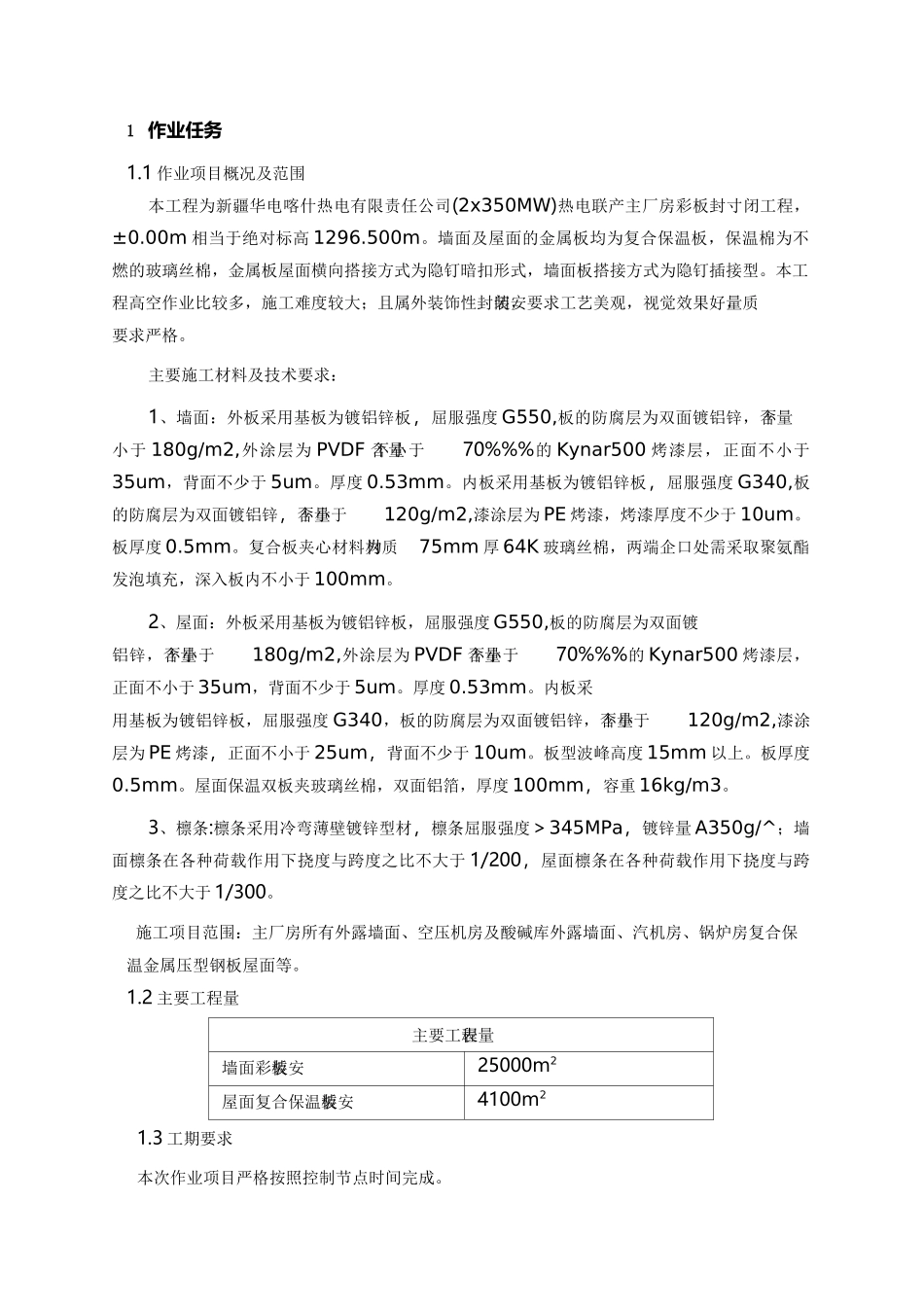

作业指导书编号：KS01-JZ-02-09-工程名称：新疆华电喀什热电有限责任公司（2x350MW）热电联产工程作业项目名称：主厂房彩板封闭编制单位.女係攵电力建设第工程公司新疆华电喀什热电项目部建筑科准全量程核制批安质工审编沈田生周宗保吴玉启沈田生计俊馥邢应广时间：2012 年 10 月 15 日时间：2012 年10 月 15 日时间：2012 年 10 月 15 日时间：2012 年 10 月 15 日时间：2012 年 10月 15 日时间：2012 年 10 月 15 日出版日期2012 年 10 月 15 日版次第一版1 作业任务1.1 作业项目概况及范围本工程为新疆华电喀什热电有限责任公司(2x350MW)热电联产主厂房彩板封寸闭工程，±0.00m 相当于绝对标高 1296.500m。墙面及屋面的金属板均为复合保温板，保温棉为不燃的玻璃丝棉，金属板屋面横向搭接方式为隐钉暗扣形式，墙面板搭接方式为隐钉插接型。本工程高空作业比较多，施工难度较大；且属外装饰性封闭安装，要求工艺美观，视觉效果好，质量要求严格。主要施工材料及技术要求：1、墙面：外板采用基板为镀铝锌板，屈服强度 G550,板的防腐层为双面镀铝锌，含量不小于 180g/m2,外涂层为 PVDF 含量不小于70%%%的 Kynar500 烤漆层，正面不小于35um，背面不少于 5um。厚度 0.53mm。内板采用基板为镀铝锌板，屈服强度 G340,板的防腐层为双面镀铝锌，含量不小于120g/m2,漆涂层为 PE 烤漆，烤漆厚度不少于 10um。板厚度 0.5mm。复合板夹心材料材质为75mm 厚 64K 玻璃丝棉，两端企口处需采取聚氨酯发泡填充，深入板内不小于 100mm。2、屋面：外板采用基板为镀铝锌板，屈服强度 G550,板的防腐层为双面镀铝锌，含量不小于180g/m2,外涂层为 PVDF 含量不小于70%%%的 Kynar500 烤漆层，正面不小于 35um，背面不少于 5um。厚度 0.53mm。内板采用基板为镀铝锌板，屈服强度 G340，板的防腐层为双面镀铝锌，含量不小于120g/m2,漆涂层为 PE 烤漆，正面不小于 25um，背面不少于 10um。板型波峰高度 15mm 以上。板厚度0.5mm。屋面保温双板夹玻璃丝棉，双面铝箔，厚度 100mm，容重 16kg/m3。3、檩条:檩条采用冷弯薄壁镀锌型材，檩条屈服强度＞345MPa，镀锌量 A350g/^；墙面檩条在各种荷载作用下挠度与跨度之比不大于 1/200，屋面檩条在各种荷载作用下挠度与跨度之比不大于 1/300。施工项目范围：主厂房所有外露墙面、空压机房及酸碱库外露墙面、汽机房、锅炉房复合保温金属压型钢板屋面等。1.2 ...
