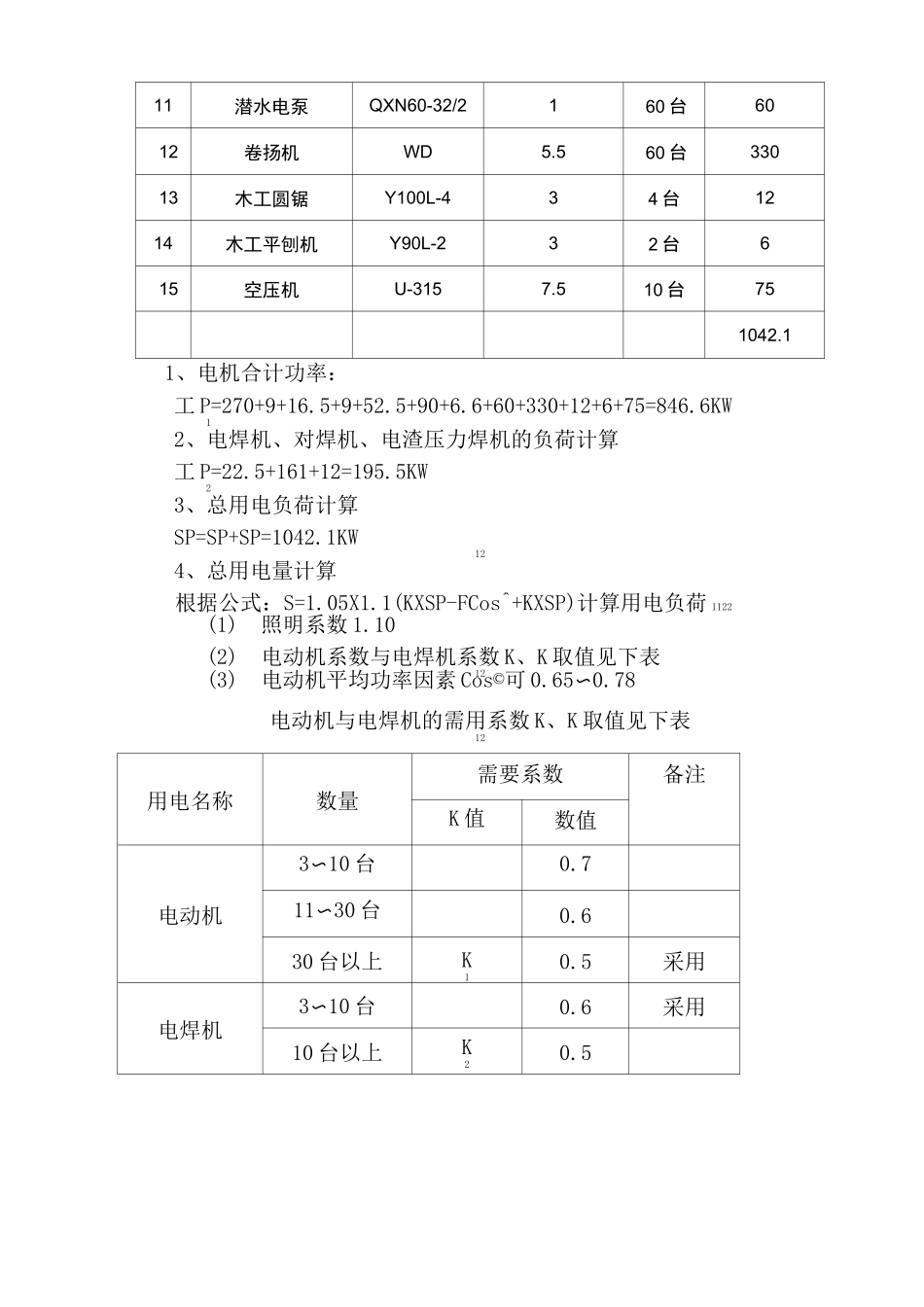

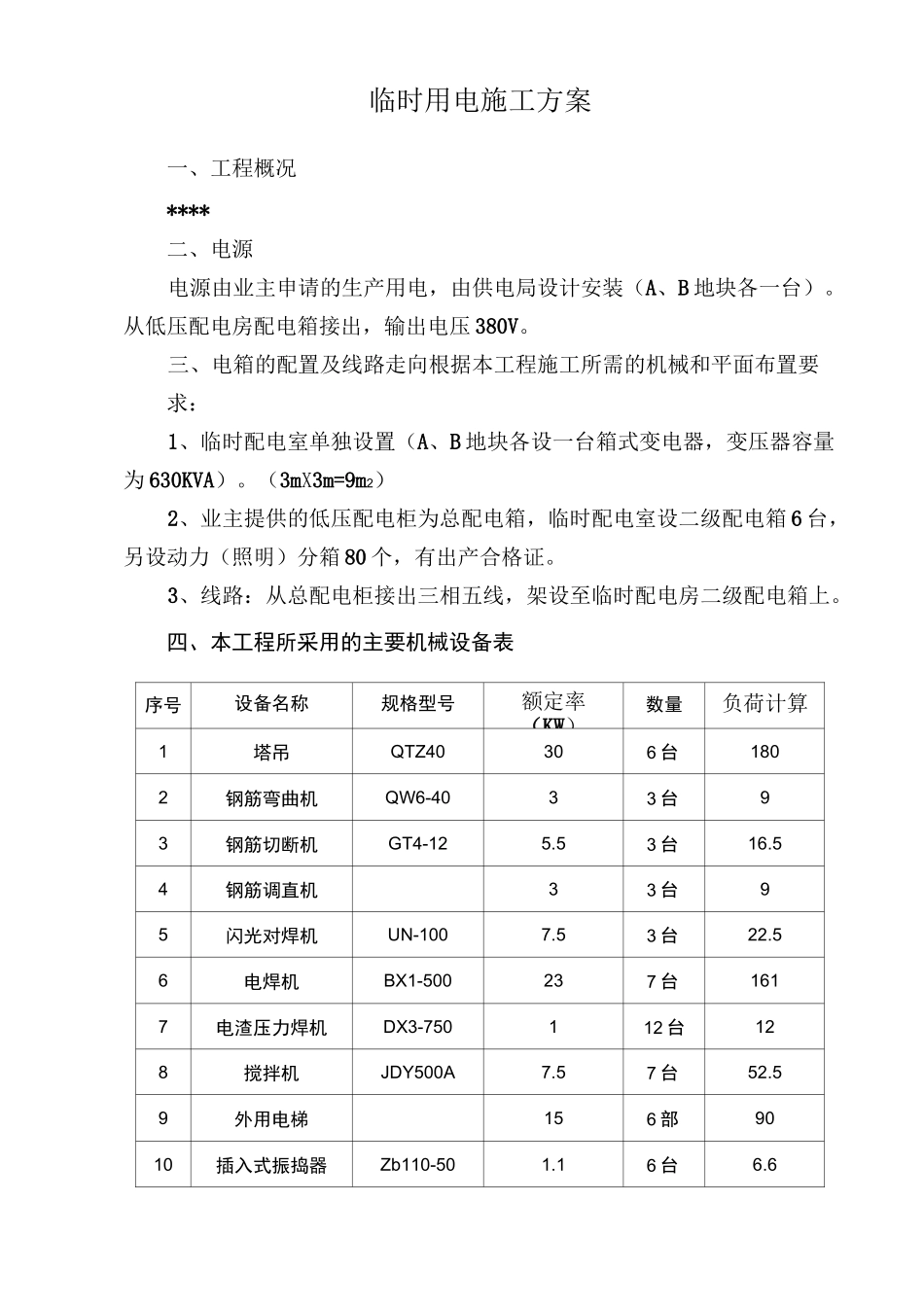

****工程****号楼临时用电施工方案制核定编审审重庆**建设（集团）有限公司二 0 一一年一月二十一日临时用电施工方案一、工程概况****二、电源电源由业主申请的生产用电，由供电局设计安装（A、B 地块各一台）。从低压配电房配电箱接出，输出电压 380V。三、电箱的配置及线路走向根据本工程施工所需的机械和平面布置要求：1、临时配电室单独设置（A、B 地块各设一台箱式变电器，变压器容量为 630KVA）。（3mX3m=9m2）2、业主提供的低压配电柜为总配电箱，临时配电室设二级配电箱 6 台，另设动力（照明）分箱 80 个，有出产合格证。3、线路：从总配电柜接出三相五线，架设至临时配电房二级配电箱上。四、本工程所采用的主要机械设备表序号设备名称规格型号额定率（KW）数量负荷计算1塔吊QTZ40306 台1802钢筋弯曲机QW6-4033 台93钢筋切断机GT4-125.53 台16.54钢筋调直机33 台95闪光对焊机UN-1007.53 台22.56电焊机BX1-500237 台1617电渣压力焊机DX3-750112 台128搅拌机JDY500A7.57 台52.59外用电梯156 部9010插入式振捣器Zb110-501.16 台6.611潜水电泵QXN60-32/2160 台6012卷扬机WD5.560 台33013木工圆锯Y100L-434 台1214木工平刨机Y90L-232 台615空压机U-3157.510 台751042.11、电机合计功率：工 P=270+9+16.5+9+52.5+90+6.6+60+330+12+6+75=846.6KW12、电焊机、对焊机、电渣压力焊机的负荷计算工 P=22.5+161+12=195.5KW23、总用电负荷计算SP=SP+SP=1042.1KW124、总用电量计算根据公式：S=1.05X1.1(KXSP-FCos^+KXSP)计算用电负荷 1122(1)照明系数 1.10(2)电动机系数与电焊机系数 K、K 取值见下表12(3)电动机平均功率因素 Cos©可 0.65〜0.78电动机与电焊机的需用系数 K、K 取值见下表12用电名称数量需要系数备注K 值数值电动机3〜10 台0.711〜30 台0.630 台以上K10.5采用电焊机3〜10 台0.6采用10 台以上K20.5总JIKP护 xUxCose二 720.45AS=1.05X1.1X(KXTPFCos©+KXSP)1122=1.05X1.1X(0.5X846.6F0.78+0.5X195.5)=739.71(KVA)0.5x739.71,J3x0.38x0.78本工程负荷电流约为 720A,用电功率 739.71KVA<630KVAX2=1260KVA,本工程方案的配电装置，能满足施工用电要求。五、安全用电技术措施和电气防火措施：为了确保配电箱、开关箱及其内部开关电器能够安全、可靠地运用，特别是防止漏电而造成的触电伤害事故，还应在电气技术上采取可靠的防护措施。在施工现场供电中应认真贯彻执行“安全第一，预防为主”的方针...
