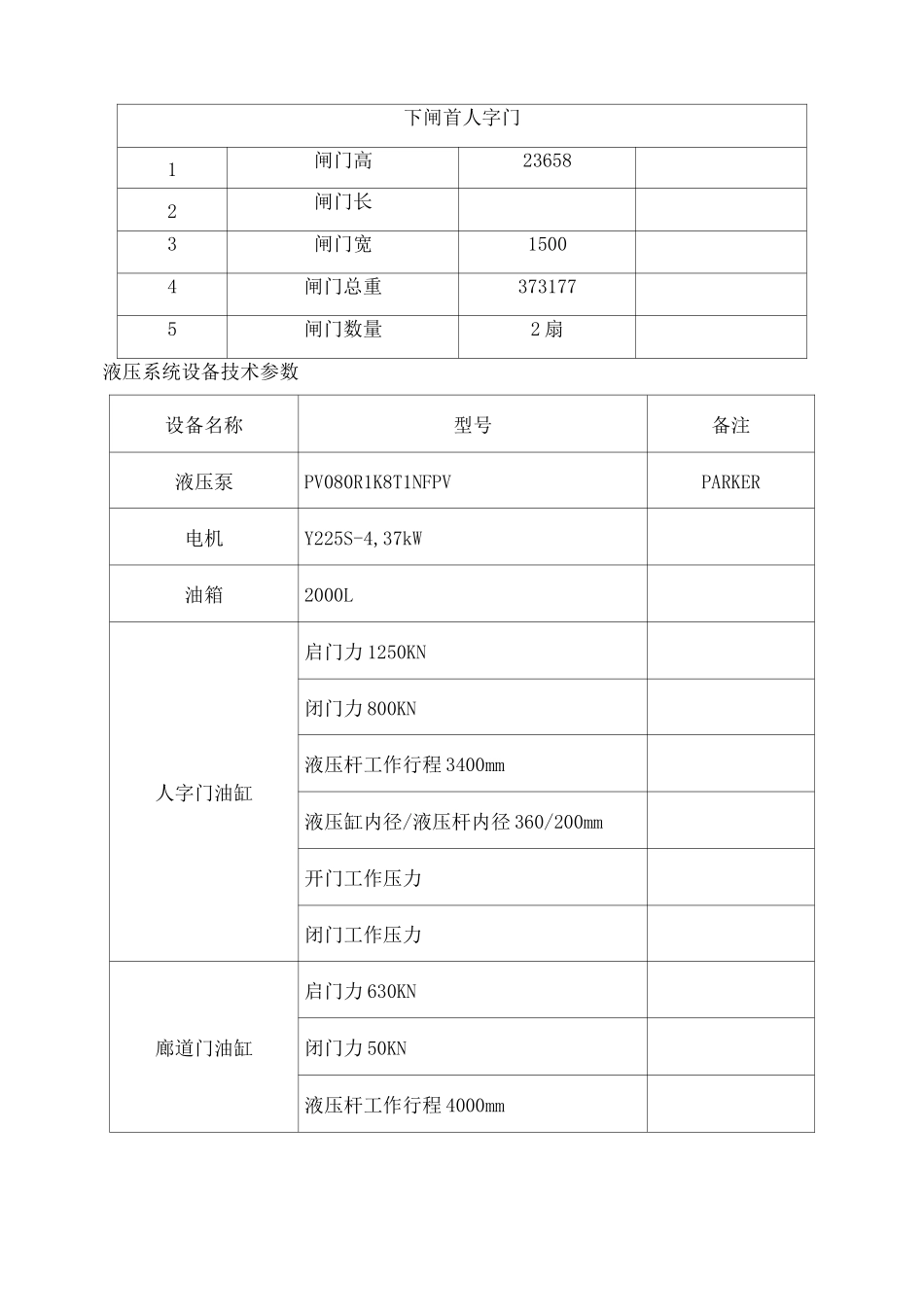

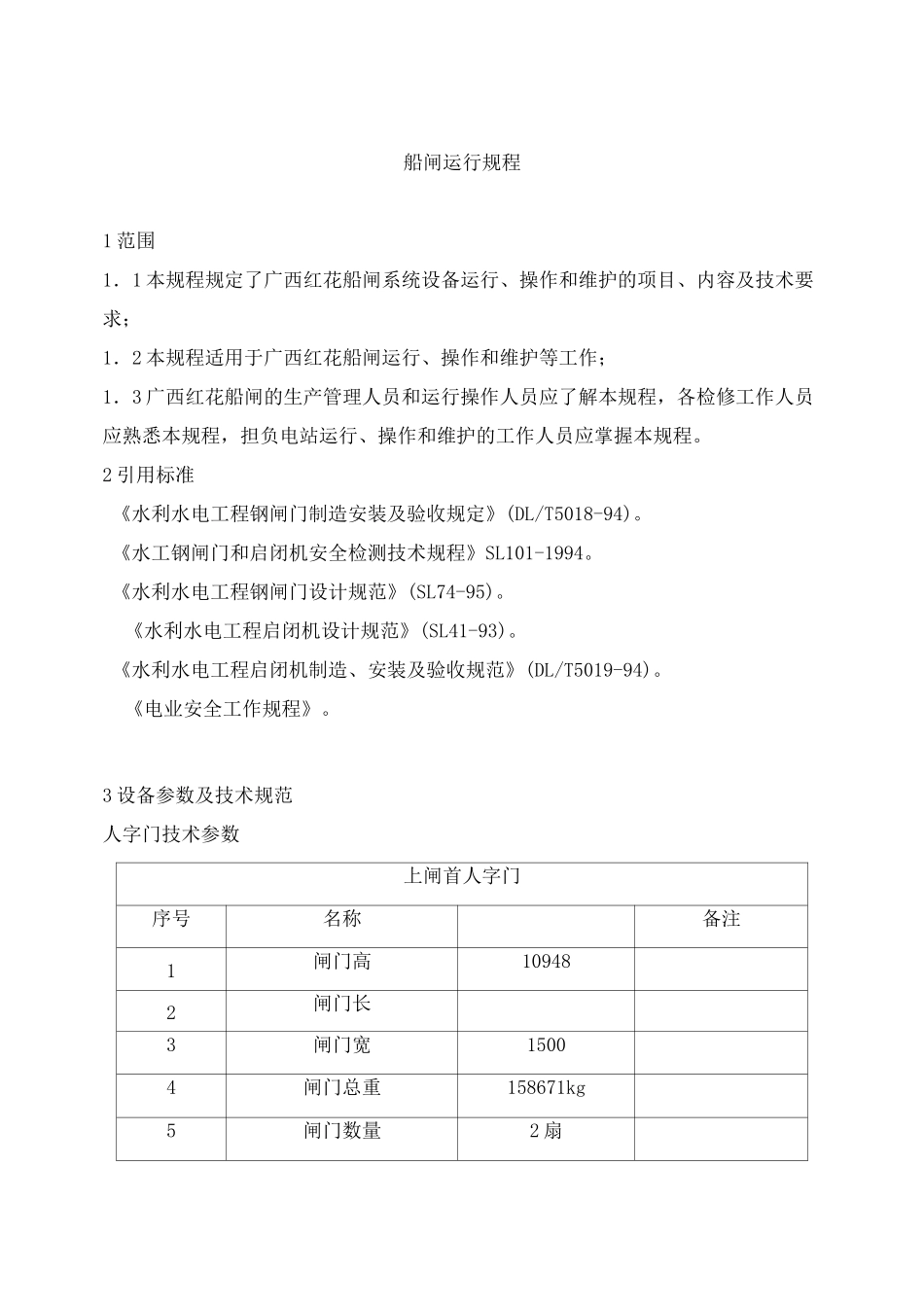

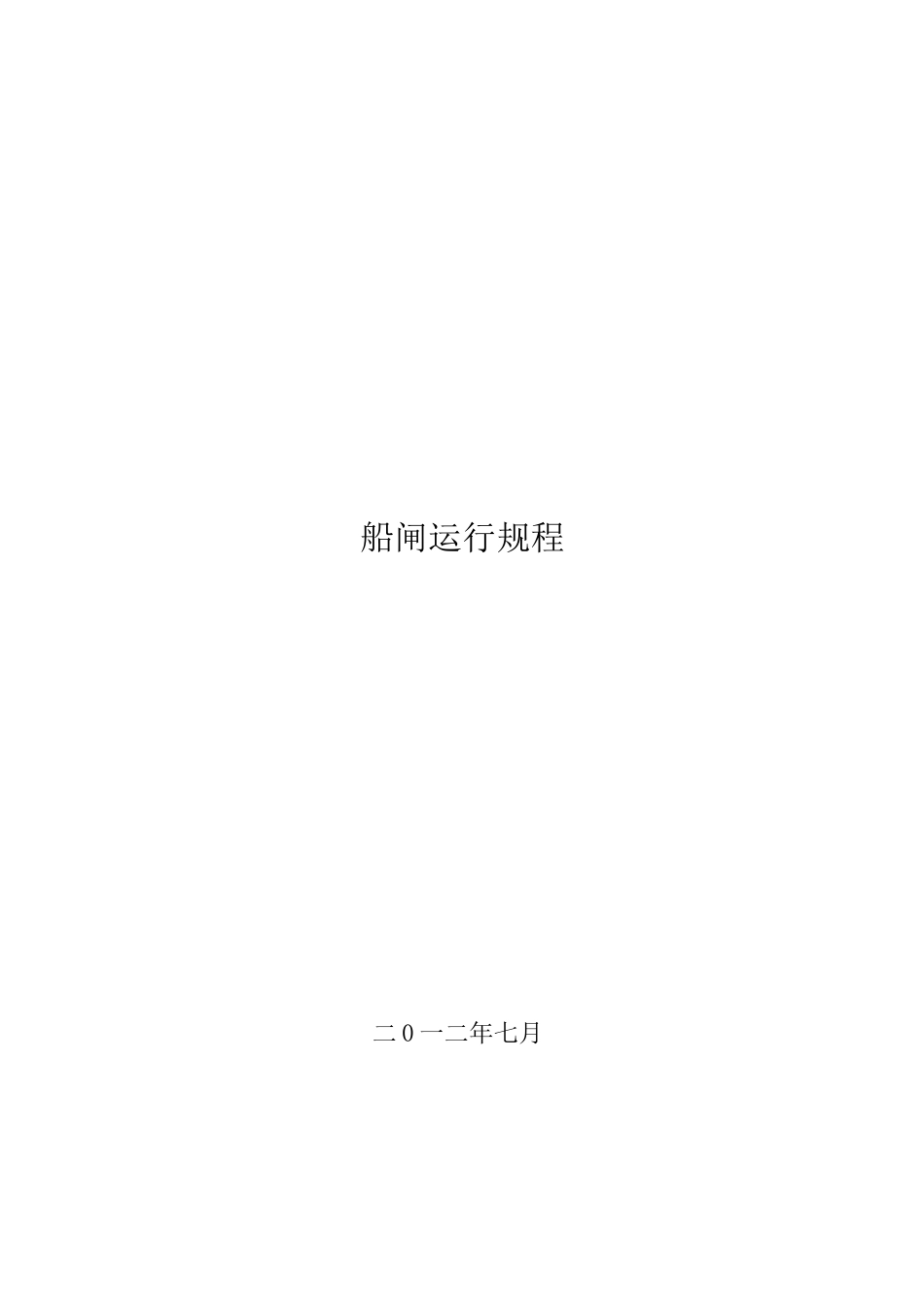

船闸运行规程二 0 一二年七月船闸运行规程1 范围1．1 本规程规定了广西红花船闸系统设备运行、操作和维护的项目、内容及技术要求；1．2 本规程适用于广西红花船闸运行、操作和维护等工作；1．3 广西红花船闸的生产管理人员和运行操作人员应了解本规程，各检修工作人员应熟悉本规程，担负电站运行、操作和维护的工作人员应掌握本规程。2 引用标准《水利水电工程钢闸门制造安装及验收规定》(DL/T5018-94)。《水工钢闸门和启闭机安全检测技术规程》SL101-1994。《水利水电工程钢闸门设计规范》(SL74-95)。《水利水电工程启闭机设计规范》(SL41-93)。《水利水电工程启闭机制造、安装及验收规范》(DL/T5019-94)。《电业安全工作规程》。3 设备参数及技术规范人字门技术参数上闸首人字门序号名称备注1闸门高109482闸门长3闸门宽15004闸门总重158671kg5闸门数量2 扇下闸首人字门1闸门高236582闸门长3闸门宽15004闸门总重3731775闸门数量2 扇液压系统设备技术参数设备名称型号备注液压泵PV080R1K8T1NFPVPARKER电机Y225S-4,37kW油箱2000L人字门油缸启门力 1250KN闭门力 800KN液压杆工作行程 3400mm液压缸内径/液压杆内径 360/200mm开门工作压力闭门工作压力廊道门油缸启门力 630KN闭门力 50KN液压杆工作行程 4000mm液压缸内径/液压杆内径 250/125mm开门工作压力闭门工作压力4 船闸集中控制操作规程程序控制的注意事项检查上位机开度显示是否与现场闸、阀门实际位置一致，否则不允许操作。操作人字门“关”之前，应先检查闸口及闸室船舶停靠情况。设备动作过程中，集控员应注意监视上位机显示的闸阀门开度和水位变化。发生事故而未处理时，集控室不得有任何操作。程序控制检查充、泄水阀门和上下游人字门的状态和位置信号，应满足集中控制的条件。确定监控系统处于“程序控制”有效界面。检查上下游与闸室的水位平压信号。单击“上行进闸”或“下行进闸”按钮，使对应的上行进闸或下行进闸信号灯转为绿色，船舶开始进闸。进闸船舶停好后，单击“关人字门”按钮，关闭人字门。设备动作过程中运行人员应密切注意人字门或廊道门的动作情况。运行人员应通过上位机监视液压系统及电磁阀的动作情况，监视各机房 PLC 的工作情况及各 I/O 点位置情况。4．3 单项控制上行(1) 上游人字门和充水门均处于全关位；下游人字门处于全开位，泄水门处于全关位，且满足闭锁条件。(2) 确定监控系统处于“单项控制”有效界面。(3)检查下游对闸室的水位...
