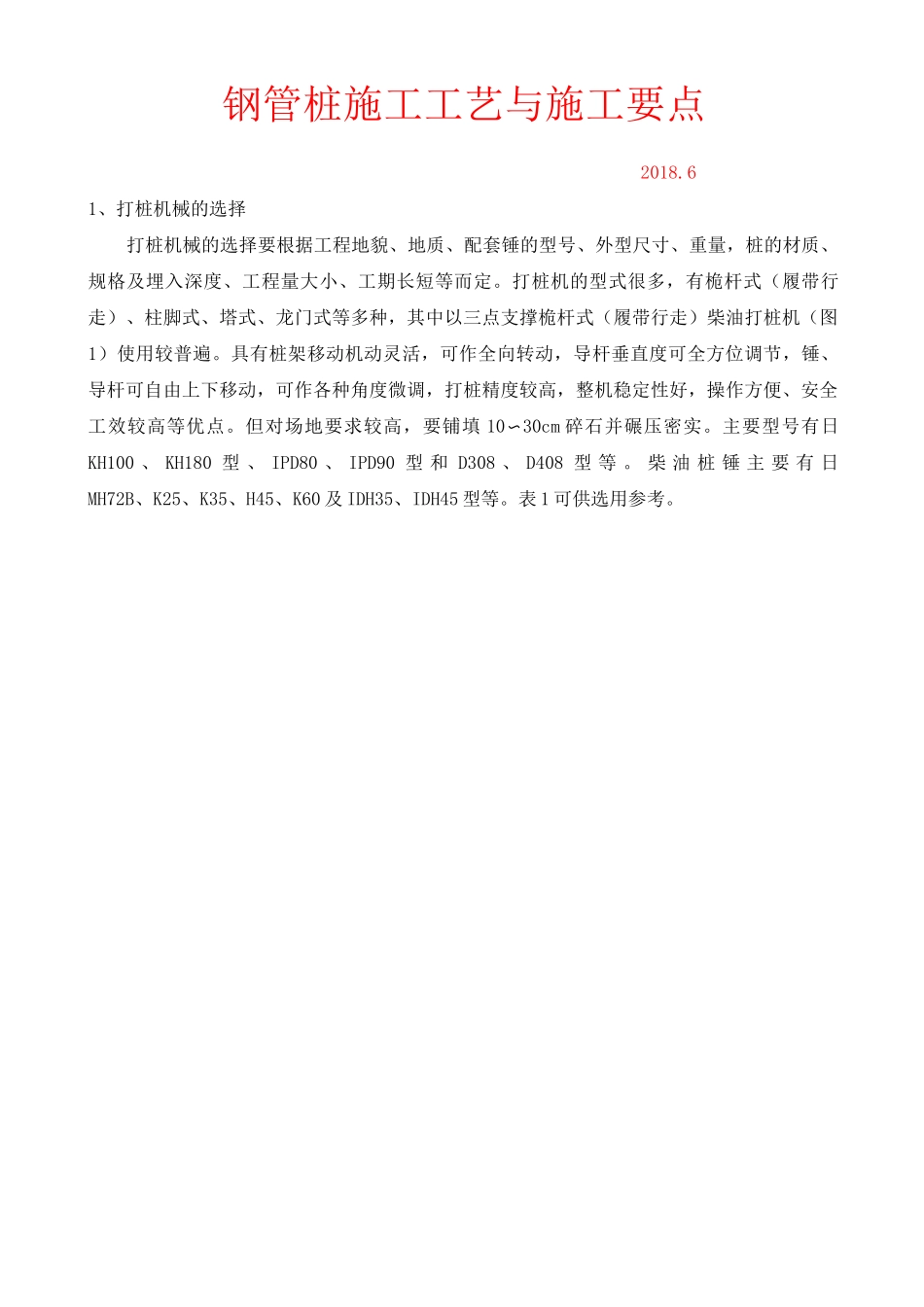

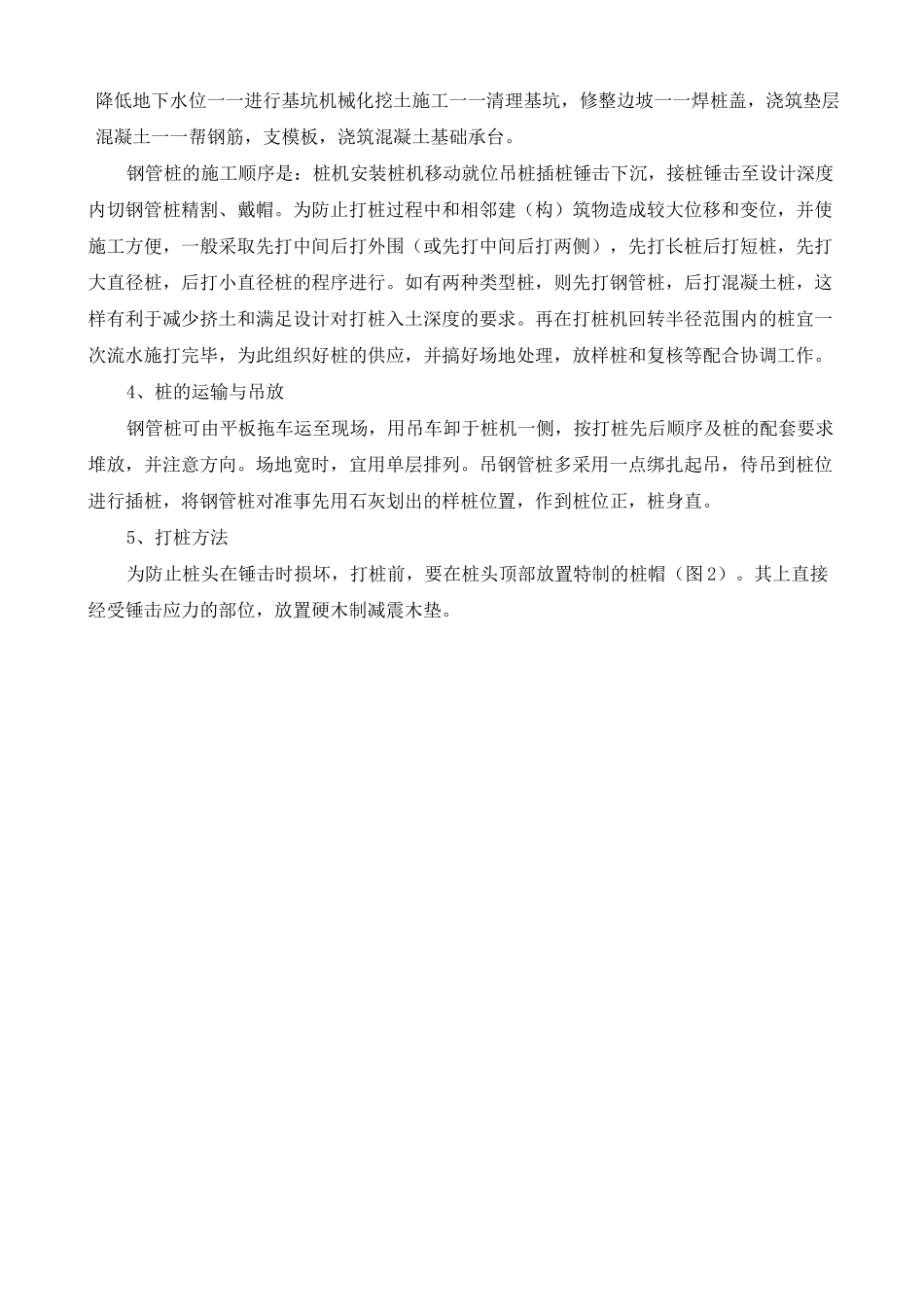

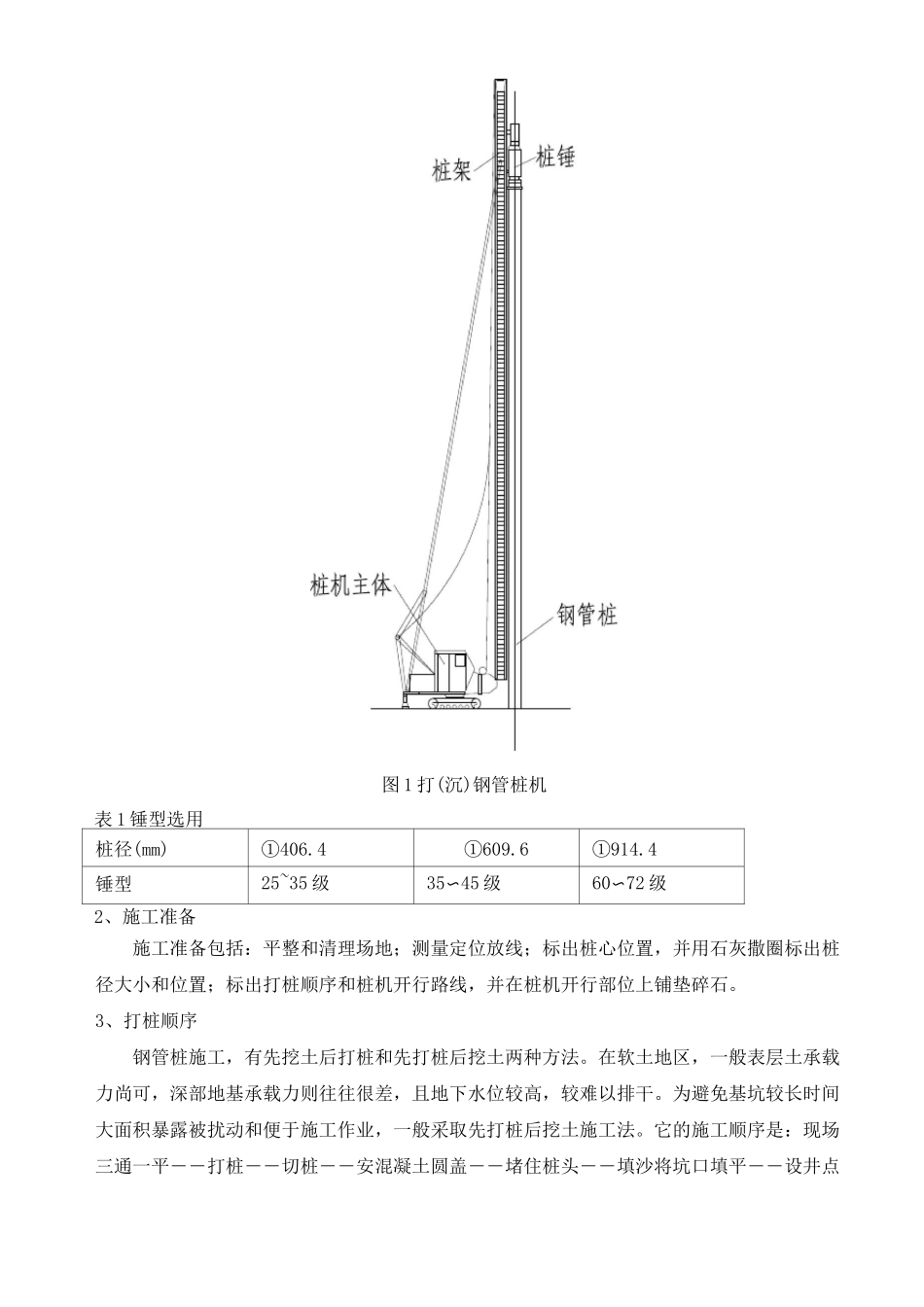

钢管桩施工工艺与施工要点2018.61、打桩机械的选择打桩机械的选择要根据工程地貌、地质、配套锤的型号、外型尺寸、重量，桩的材质、规格及埋入深度、工程量大小、工期长短等而定。打桩机的型式很多，有桅杆式（履带行走）、柱脚式、塔式、龙门式等多种，其中以三点支撑桅杆式（履带行走）柴油打桩机（图1）使用较普遍。具有桩架移动机动灵活，可作全向转动，导杆垂直度可全方位调节，锤、导杆可自由上下移动，可作各种角度微调，打桩精度较高，整机稳定性好，操作方便、安全工效较高等优点。但对场地要求较高，要铺填 10〜30cm 碎石并碾压密实。主要型号有日KH100 、 KH180 型 、 IPD80 、 IPD90 型 和 D308 、 D408 型 等 。 柴 油 桩 锤 主 要 有 日MH72B、K25、K35、H45、K60 及 IDH35、IDH45 型等。表 1 可供选用参考。图 1 打(沉)钢管桩机表 1 锤型选用桩径(mm)①406.4①609.6①914.4锤型25~35 级35〜45 级60〜72 级2、施工准备施工准备包括：平整和清理场地；测量定位放线；标出桩心位置，并用石灰撒圈标出桩径大小和位置；标出打桩顺序和桩机开行路线，并在桩机开行部位上铺垫碎石。3、打桩顺序钢管桩施工，有先挖土后打桩和先打桩后挖土两种方法。在软土地区，一般表层土承载力尚可，深部地基承载力则往往很差，且地下水位较高，较难以排干。为避免基坑较长时间大面积暴露被扰动和便于施工作业，一般采取先打桩后挖土施工法。它的施工顺序是：现场三通一平――打桩――切桩――安混凝土圆盖――堵住桩头――填沙将坑口填平――设井点降低地下水位一一进行基坑机械化挖土施工一一清理基坑，修整边坡一一焊桩盖，浇筑垫层混凝土一一帮钢筋，支模板，浇筑混凝土基础承台。钢管桩的施工顺序是：桩机安装桩机移动就位吊桩插桩锤击下沉，接桩锤击至设计深度内切钢管桩精割、戴帽。为防止打桩过程中和相邻建（构）筑物造成较大位移和变位，并使施工方便，一般采取先打中间后打外围（或先打中间后打两侧），先打长桩后打短桩，先打大直径桩，后打小直径桩的程序进行。如有两种类型桩，则先打钢管桩，后打混凝土桩，这样有利于减少挤土和满足设计对打桩入土深度的要求。再在打桩机回转半径范围内的桩宜一次流水施打完毕，为此组织好桩的供应，并搞好场地处理，放样桩和复核等配合协调工作。4、桩的运输与吊放钢管桩可由平板拖车运至现场，用吊车卸于桩机一侧，按打桩先后顺序及桩的配套要求堆放，并注意方向。...
