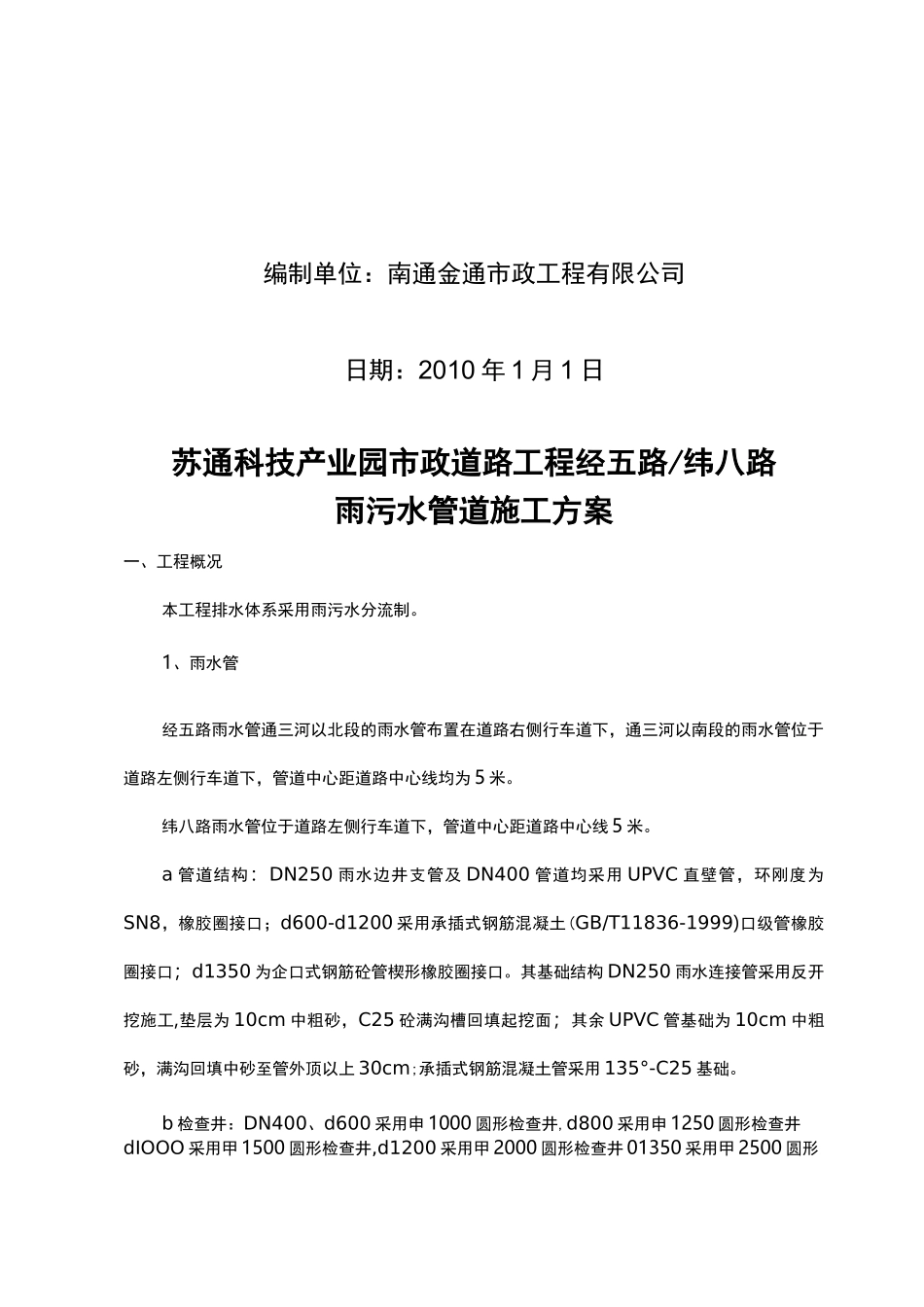

苏通科技产业园启动区市政工程经五路、纬八路雨污水管道施工方编制单位：南通金通市政工程有限公司日期：2010 年 1 月 1 日苏通科技产业园市政道路工程经五路/纬八路雨污水管道施工方案一、工程概况本工程排水体系采用雨污水分流制。1、雨水管经五路雨水管通三河以北段的雨水管布置在道路右侧行车道下，通三河以南段的雨水管位于道路左侧行车道下，管道中心距道路中心线均为 5 米。纬八路雨水管位于道路左侧行车道下，管道中心距道路中心线 5 米。a 管道结构：DN250 雨水边井支管及 DN400 管道均采用 UPVC 直壁管，环刚度为SN8，橡胶圈接口；d600-d1200 采用承插式钢筋混凝土(GB/T11836-1999)口级管橡胶圈接口；d1350 为企口式钢筋砼管楔形橡胶圈接口。其基础结构 DN250 雨水连接管采用反开挖施工,垫层为 10cm 中粗砂，C25 砼满沟槽回填起挖面；其余 UPVC 管基础为 10cm 中粗砂，满沟回填中砂至管外顶以上 30cm;承插式钢筋混凝土管采用 135°-C25 基础。b 检查井：DN400、d600 采用申 1000 圆形检查井,d800 采用申 1250 圆形检查井dIOOO 采用甲 1500 圆形检查井,d1200 采用甲 2000 圆形检查井 01350 采用甲 2500 圆形检查井。井盖采用钢纤维混凝土检查井盖。c 雨水口：采用 320*720mm 钢纤维混凝土水算盖偏沟式雨水边井。2、污水管经五路污水管，通三河以北段污水管道在道路左侧行车道下；通三河以南段污水管位于道路右侧行车道下，管道中心距道路中心线 5m。纬八路污水管位于道路右侧车行道下，管道中心距路中心线 5 米。a 管道结构：D315、DN400、DN500 管道采用 UPVC 直壁管，环刚度为 SN8,橡胶圈接口。基础为 10cm 厚中粗砂，满沟槽回填中粗砂至管外顶以上 30cm。过通三河的倒虹管采用 C30 钢筋混凝土全包固。b 检查井：均采用申 1000 圆形污水检查井，井盖采用钢纤维混凝土检查井盖。污水井内壁均采用防腐措施，采用 IPN8710 互穿网络防腐涂料，井内壁及井底或流槽面各四遍：底漆两遍，面漆两遍。二、技术规范和验收标准：1、《给排水管道施工及验收规范》GB50268-2008)2、《埋地硬聚氯乙烯排水管道工程技术规程》(CECS122:2002)3、《市政排水通用图》三、施工方案1、坑槽开挖根据图纸要求放出雨水及污水沟槽开挖线，采用机械直槽开挖。施工时，根据土质情况和设计埋深确定分段开挖长度。对埋深较大、土质差的施工段采用逐段挖土，分段施工，不全线开挖以免造成塌方。沟...
