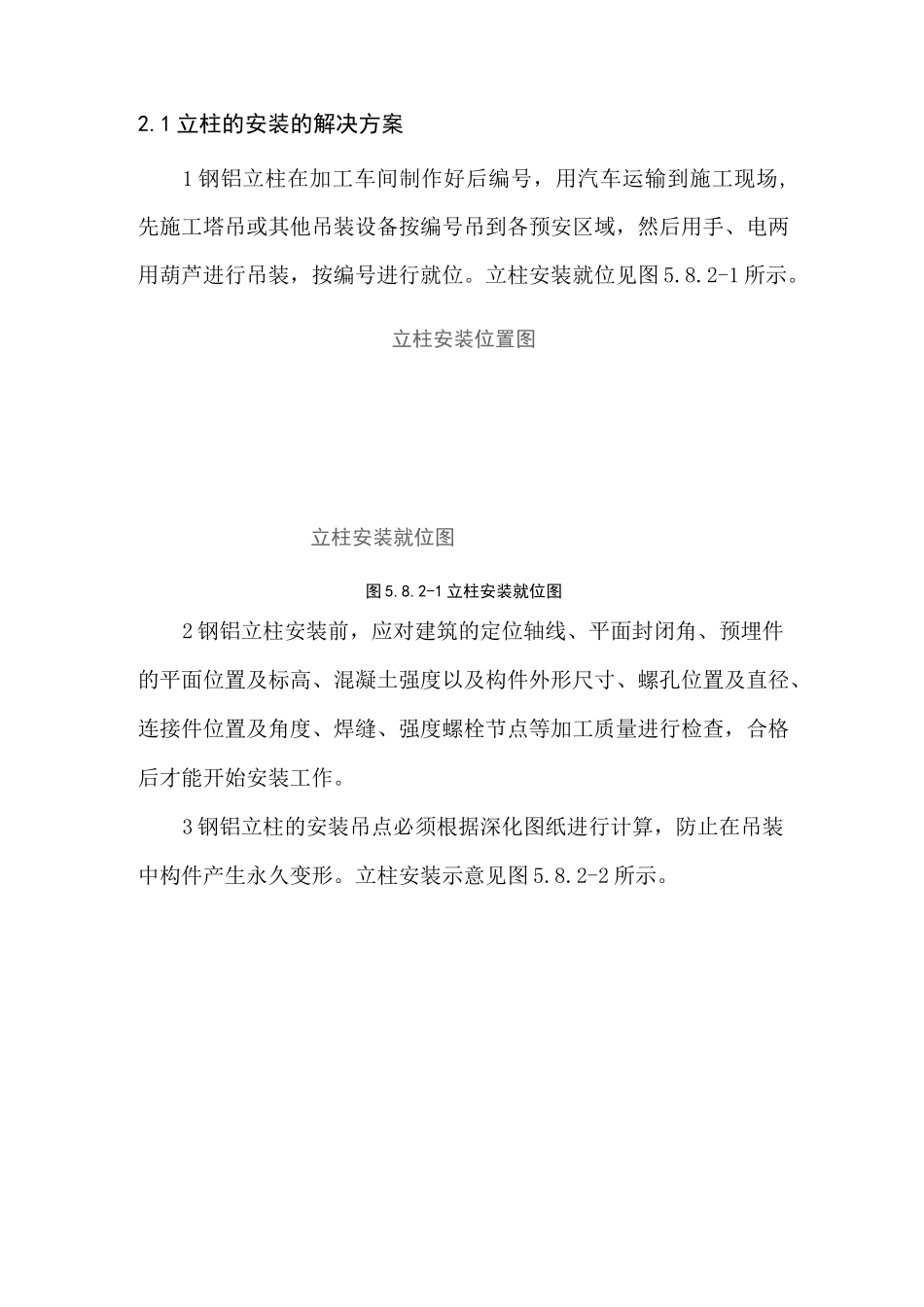

大面积玻璃幕墙施工难点及解决方案（工程案例）1 大面积玻璃幕墙难点1 隐框玻璃幕墙高度方向跨度大，从商业层（标高+21.950m）楼面到钢结构网架下端总高约 18.050m，单榀立柱横向跨度 3.0m，每单品立柱重约 1.8 吨，立柱安装在候车层楼面及顶部网架之间。立柱的安装是本幕墙工程的难点。2 隐框玻璃幕墙玻璃安装比较困难，本工程隐框玻璃幕墙玻璃板块分格大，玻璃板块自重约 300kg，施工过程中若采用人工进行搬运安装，则劳动强度大、施工不安全、施工进度缓慢，施工工期无法得到保障。玻璃运输是本幕墙工程的难点。3 隐框玻璃幕墙平面度的控制比较困难，因为本工程隐框玻璃幕墙幅面较长，玻璃幕墙全长约 91.600m，施工过程中为了确保施工按质按量按时顺利完成，幕墙龙骨安装是紧随钢结构屋面安装穿插进行的；而钢结构屋面安装是分轴线段进行安装，每轴线段约 21m，难免施工时发生施工累计误差，而隐框玻璃幕墙依据国家规范平面度要控制在 10mm 之间内，这对隐框玻璃幕墙龙骨安装提出了较严格的要求。施工时平面度累计误差控制是本幕墙工程的难点。4 钢铝组合的立柱形式隐框玻璃幕墙成品保护比较困难，因为商业层隐框玻璃幕墙量大、幅长较长（全长约 91.600m），现场专业施工队伍较多，交叉进行作业。成品保护及半成品保护比较困难。2 解决方案2.1 立柱的安装的解决方案1 钢铝立柱在加工车间制作好后编号，用汽车运输到施工现场,先施工塔吊或其他吊装设备按编号吊到各预安区域，然后用手、电两用葫芦进行吊装，按编号进行就位。立柱安装就位见图 5.8.2-1 所示。立柱安装位置图立柱安装就位图图 5.8.2-1 立柱安装就位图2 钢铝立柱安装前，应对建筑的定位轴线、平面封闭角、预埋件的平面位置及标高、混凝土强度以及构件外形尺寸、螺孔位置及直径、连接件位置及角度、焊缝、强度螺栓节点等加工质量进行检查，合格后才能开始安装工作。3 钢铝立柱的安装吊点必须根据深化图纸进行计算，防止在吊装中构件产生永久变形。立柱安装示意见图 5.8.2-2 所示。钢结构屋暮墻立4 幕墙钢铝立柱在一榀单元的安装、校正、栓接、焊接全部完成并检查合格后，再开始下一榀单元的安装。当天安装的构件，要形成空间稳定体系，保证结构的安全。5 钢铝立柱安装时，应将位置校正后立即进行永久性固定，以保证结构的安装质量。6 幕墙钢铝立柱安装测量时要注意日照及温度差等影响引起的偏差。安装精度要求：节点坐标差：土 5mm，杆件纵向拼装接点...
