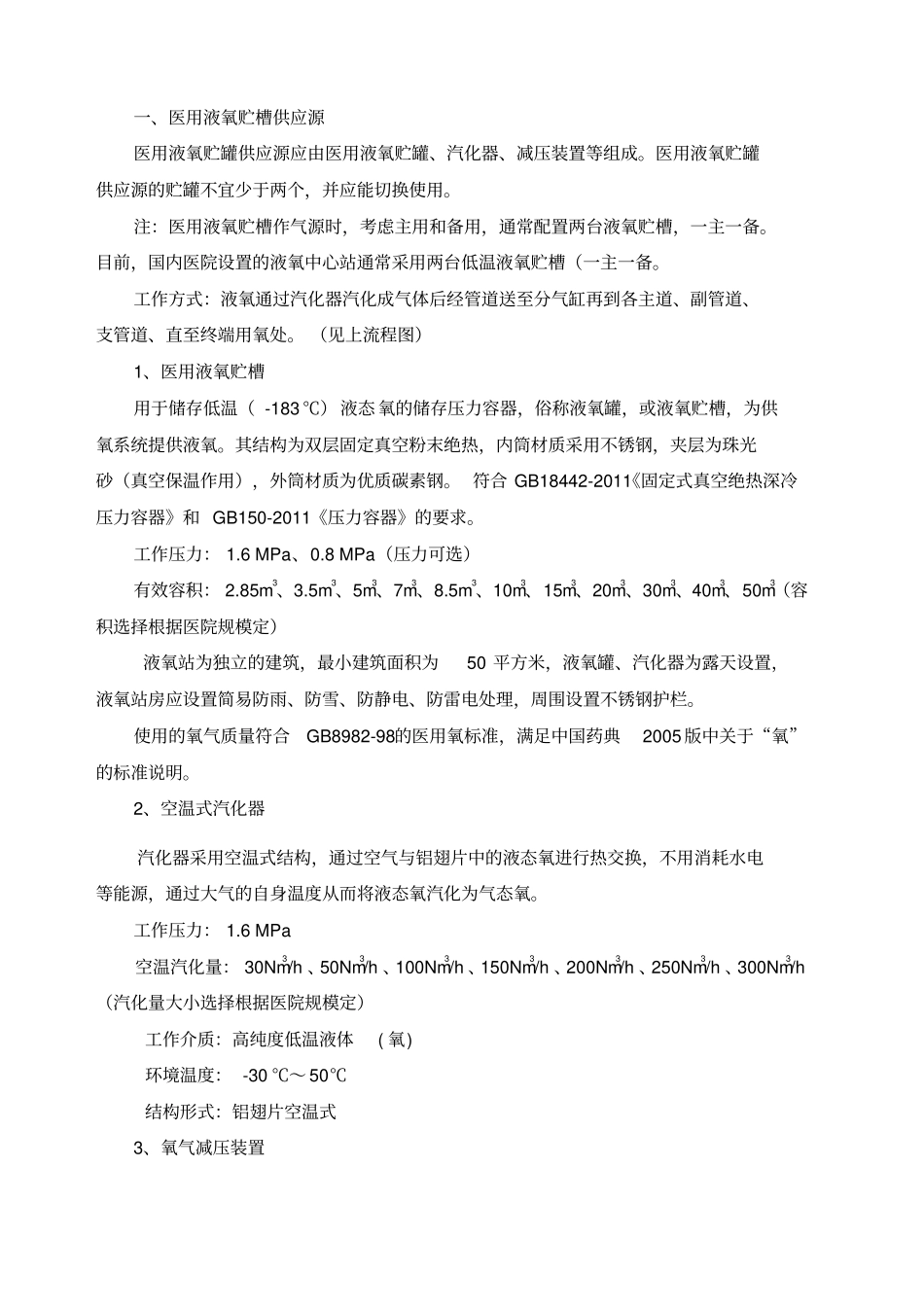

医用中心供氧系统介绍医用中心供氧系统适用于在医院将中心供氧站输出的氧气通过管道系统输送到手术室、抢救室、治疗室和各个病房终端处，供医疗使用。从根本上改变传统的气瓶分散供氧方式，具有使用安全、管理方便、经济效益好以及减轻医护人员劳动强度等特点，是现代化医院必备的理想医用设备。医用氧气气源应由主气源、备用气源和应急备用气源组成。备用气源应能自动投入使用，应急备用气源应设置自动或手动切换装置。医用氧气供应源可采用以下三种方式及组合：一、医用液氧贮槽供应源二、医用分子筛制氧机供应源三、医用氧气钢瓶汇流排供应源中心供氧系统主要技术参数：序号项目特性参数备注1 主管道工作压力0.6MPa～0.8MPa 2 楼层分管道工作压力0.4MPa～0.5MPa 3 氧气终端压力0.2 ～0.5 Mpa 可调4 系统小时泄漏率不大小 0.5%/h 5 站内接地电阻＜10Ω6 在满足使用流量条件下，供氧最远终端管道压力损失≤10% 7 每个终端氧气流量≥10L/min 8 氧气管道气体流速≤10m/s 9 最大和最小使用流量情况下压力误差不大于 0.02MPa 10 氧气管道可靠接地，接地电阻<5Ω11 耐压试验1.15 倍的设计压力12 运行方式连续供氧中心供氧系统流程图：一、医用液氧贮槽供应源医用液氧贮罐供应源应由医用液氧贮罐、汽化器、减压装置等组成。医用液氧贮罐供应源的贮罐不宜少于两个，并应能切换使用。注：医用液氧贮槽作气源时，考虑主用和备用，通常配置两台液氧贮槽，一主一备。目前，国内医院设置的液氧中心站通常采用两台低温液氧贮槽（一主一备。工作方式：液氧通过汽化器汽化成气体后经管道送至分气缸再到各主道、副管道、支管道、直至终端用氧处。 （见上流程图）1、医用液氧贮槽用于储存低温（ -183 ℃） 液态 氧的储存压力容器，俗称液氧罐，或液氧贮槽，为供氧系统提供液氧。其结构为双层固定真空粉末绝热，内筒材质采用不锈钢，夹层为珠光砂（真空保温作用），外筒材质为优质碳素钢。 符合 GB18442-2011《固定式真空绝热深冷压力容器》和 GB150-2011《压力容器》的要求。工作压力： 1.6 MPa、0.8 MPa（压力可选）有效容积： 2.85m3、3.5m3、5m3、7m3、8.5m3、10m3、15m3、20m3、30m3、40m3、50m3（容积选择根据医院规模定）液氧站为独立的建筑，最小建筑面积为50 平方米，液氧罐、汽化器为露天设置，液氧站房应设置简易防雨、防雪、防静电、防雷电处理，周围设置不锈钢护栏。使用的氧气质量符合GB8982-98的医用氧标准，...
