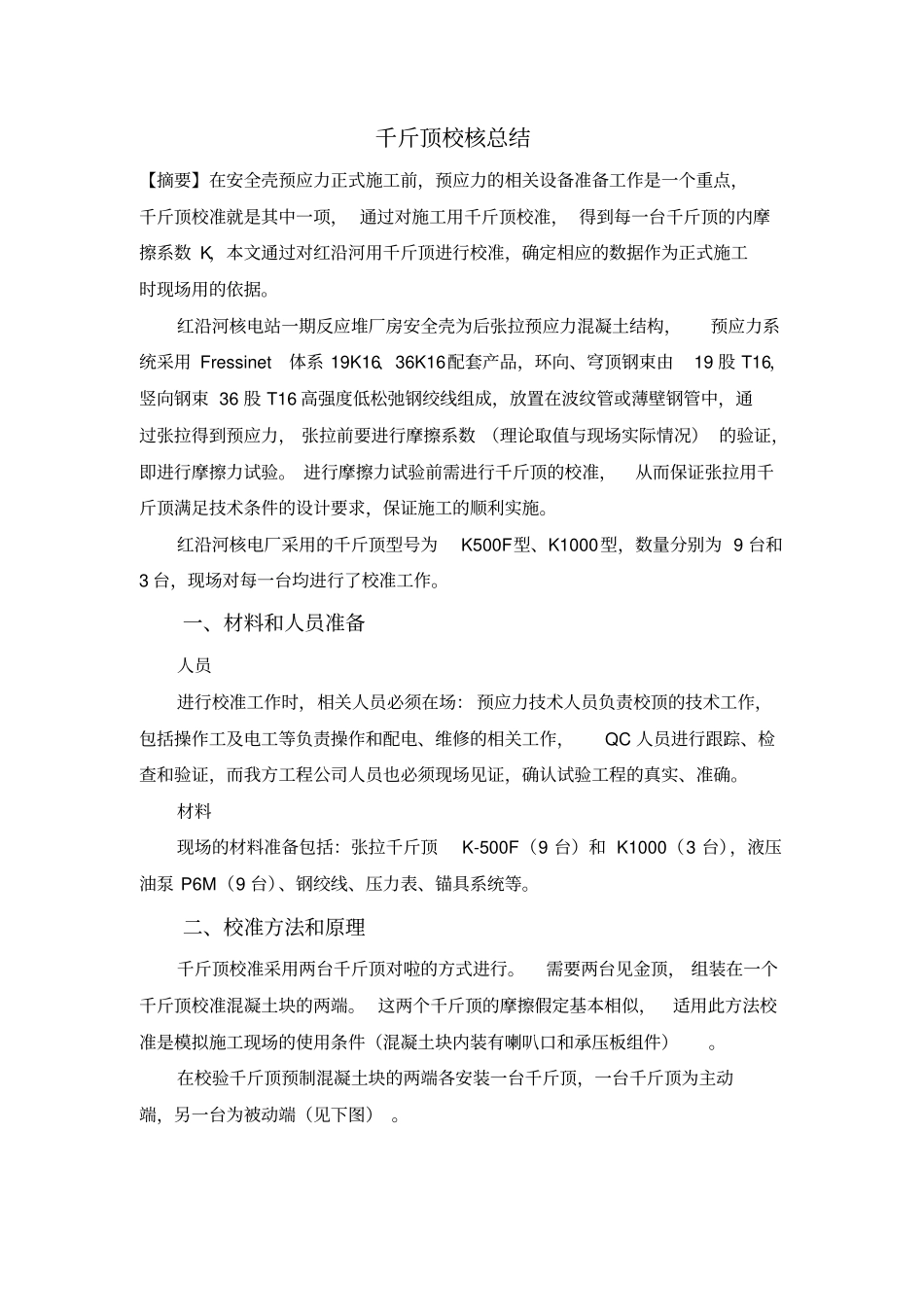

千斤顶校核总结【摘要】在安全壳预应力正式施工前，预应力的相关设备准备工作是一个重点，千斤顶校准就是其中一项， 通过对施工用千斤顶校准， 得到每一台千斤顶的内摩擦系数 K，本文通过对红沿河用千斤顶进行校准，确定相应的数据作为正式施工时现场用的依据。红沿河核电站一期反应堆厂房安全壳为后张拉预应力混凝土结构，预应力系统采用 Fressinet体系 19K16、36K16配套产品，环向、穹顶钢束由19 股 T16，竖向钢束 36 股 T16 高强度低松弛钢绞线组成，放置在波纹管或薄壁钢管中，通过张拉得到预应力， 张拉前要进行摩擦系数 （理论取值与现场实际情况） 的验证，即进行摩擦力试验。 进行摩擦力试验前需进行千斤顶的校准，从而保证张拉用千斤顶满足技术条件的设计要求，保证施工的顺利实施。红沿河核电厂采用的千斤顶型号为K500F型、K1000型，数量分别为 9 台和3 台，现场对每一台均进行了校准工作。一、材料和人员准备人员进行校准工作时，相关人员必须在场： 预应力技术人员负责校顶的技术工作，包括操作工及电工等负责操作和配电、维修的相关工作，QC 人员进行跟踪、检查和验证，而我方工程公司人员也必须现场见证，确认试验工程的真实、准确。材料现场的材料准备包括：张拉千斤顶K-500F（9 台）和 K1000（3 台），液压油泵 P6M（9 台）、钢绞线、压力表、锚具系统等。二、校准方法和原理千斤顶校准采用两台千斤顶对啦的方式进行。需要两台见金顶， 组装在一个千斤顶校准混凝土块的两端。 这两个千斤顶的摩擦假定基本相似，适用此方法校准是模拟施工现场的使用条件（混凝土块内装有喇叭口和承压板组件）。在校验千斤顶预制混凝土块的两端各安装一台千斤顶，一台千斤顶为主动端，另一台为被动端（见下图） 。在主动端和被动端千斤顶的张拉腔接口上各安装一个压力传感器或一个已校准的 1000bar压力表，精度为 ±0.5％。把液压油泵的2 根油管各连接在千斤顶张拉腔接口上；一台千斤顶有一个顶进接口（上压油管）和一个是回缸接口（回油管），（见下图）千斤顶校验时的张拉应力控制在500～550bar 之内。在“千斤顶安装示意图”中，当压力平衡时：P1×S1-f 1＝F＝P2×S2＋f 2 式中： F（KN ）＝锚固后钢束的应力P1（bar）＝主动端千斤顶张拉腔内的实际压力P2（bar）＝被动端千斤顶张拉腔内的实际压力S1（cm2）＝主动端千斤顶张拉腔内的实际压力S2（cm2）＝被动端千斤顶张拉腔内的实际压力f 1（KN ）＝ p1S1...
